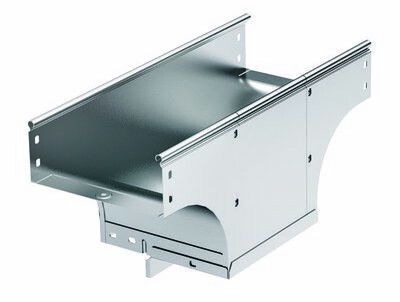

Ответвитель-переходник TDSA Т-обр. вертикальный 150/200 в комплекте с крепежными элементами и соединительными пластинами | 37610K DKC ДКС

Ответвитель-переходник Т-образный вертикальный TDSA 150/200 от DKC (ДКС) - это металлический элемент для формирования вертикальных ответвлений в кабельных трассах. В комплекте с крепежом и соединительными пластинами он обеспечивает прочную, защищённую и легко обслуживаемую траекторию прокладки кабелей. Артикул 37610k соответствует серии S5 Combitech.

Назначение и область применения

Ответвитель-переходник TDSA 150/200 предназначен для создания Т-образных ответвлений в вертикальной плоскости кабельной трассы. Он позволяет изменить направление движения кабелей с горизонтального на вертикальное - например, при выводе проводов с одного уровня на другой. Подходит для систем, где требуется организовать пересечения, переходы между этажами или выходы к оборудованию. Применяется в промышленных объектах: цехах, АЭС, транспортных узлах, автоматизированных линиях. Крышка обеспечивает защиту кабелей от внешних воздействий, сохраняя при этом возможность быстрого доступа для осмотра или замены.

Технические характеристики

• Габариты: 150×200 мм - ширина горизонтальной части, ширина вертикальной части соответственно
• Высота боковой стенки: 80 мм - достаточна для прокладки пучков кабелей средней плотности
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение: усиленное - рассчитано на большие пролёты и нагрузки
• Огнестойкость: да - выдерживает температурные воздействия без потери целостности
• Степень защиты: до IP44 при установленной крышке - защита от брызг воды и твердых частиц размером более 1 мм
• Цвет: серый

Совместимость и монтаж

Ответвитель-переходник TDSA 150/200 совместим с другими элементами серии S5 Combitech от DKC. Для сборки трассы используются входящие в комплект соединительные пластины - они обеспечивают жёсткое и герметичное соединение с прямыми участками лотков. Монтаж выполняется с помощью крепёжных элементов (болты, гайки, шайбы), также включённых в комплект. Установка возможна на стенах, потолках, опорах. Рекомендуется фиксация через каждые 1–1,5 метра. Не требует сварки - всё собирается на болтах. Крышка крепится на защёлках и снимается без инструментов.

Безопасность и стандарты

Ответвитель-переходник TDSA 150/200 соответствует требованиям к огнестойкости и механической прочности, характерным для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже в агрессивных средах. Степень защиты IP44 достигается только при правильно установленной крышке - её отсутствие снижает уровень защиты до IP20.

Преимущества

• Усиленная конструкция - выдерживает значительные нагрузки и длинные пролёты без прогиба
• Оцинкованная поверхность - устойчивость к влаге, химическим веществам и перепадам температур
• Легкий доступ к кабелям - крышка снимается без инструментов, что ускоряет техобслуживание
• Полный комплект крепежа - не нужно докупать детали для установки
• Совместимость с серией S5 Combitech - единая система для масштабных проектов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Работает только с кабелями, которые помещаются внутрь по габаритам (высота 80 мм); крупные пучки или жёсткие многожильные кабели могут не поместиться
• Требует точного соблюдения шага крепления - при слишком большом расстоянии между точками крепления возможен прогиб
• Не рекомендуется использовать в условиях постоянного контакта с открытым огнем или экстремально высокими температурами (>100C длительно)

Примеры использования

• Переход кабелей с горизонтального лотка на вертикальный столб в цехе
• Подвод питания к станкам, расположенным на разных уровнях
• Обустройство кабельной трассы в подвале с риском попадания влаги
• Создание ответвления к щитовым помещениям от основной трассы
• Монтаж в пищевой промышленности - благодаря оцинковке и гладкой поверхности легко моется

Практические советы

• Перед монтажом проверьте, чтобы суммарный диаметр всех кабелей внутри был меньше 70% от внутреннего объема - это обеспечит теплоотдачу и легкость последующего обслуживания
• При использовании в сыром помещении обязательно закрывайте крышку - открытый ответвитель теряет защиту IP44
• Для длинных трасс используйте дополнительные поддерживающие кронштейны - особенно если кабели тяжёлые
• Закручивайте крепёж равномерно - перекос крышки может нарушить герметичность
• Артикул 37610k - единственный вариант этого типа в серии S5 Combitech; другие размеры (например, 100/150) требуют другого артикула
