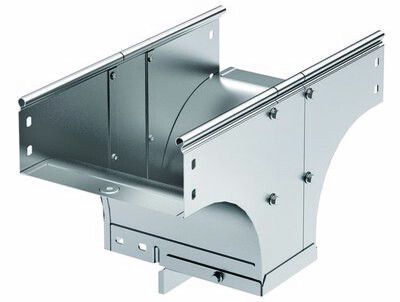

Ответвитель-переходник TDSR T-обр. вертикальный 200/100 в комплекте с крепежными элементами и соединительными пластинами | 37624K DKC ДКС

Ответвитель-переходник Т-образный вертикальный 200/100 TDSR от DKC (ДКС), артикул 37624k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводников и удобным доступом к кабелям. Комплектация с крышкой и крепежом позволяет собрать систему без дополнительных деталей.

Назначение и область применения

Ответвитель-переходник Т-образный вертикальный 200/100 TDSR используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо перейти от горизонтального лотка к вертикальному стояку или сделать ответвление вниз. Подходит для прокладки силовых и управляющих кабелей на объектах с повышенными требованиями к защите: промышленные цеха, энергообъекты, транспортные терминалы, системы автоматизации.

Технические характеристики

• Форма: Т-образный, вертикальный переход
• Габариты: 200 мм (горизонтальная ширина) × 100 мм (вертикальная ширина) × 0 мм (толщина корпуса)
• Высота боковой стенки: 80 мм - обеспечивает достаточное пространство для кабелей и снижает риск перегиба
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - улучшает коррозионную стойкость и долговечность
• Цвет: серый
• Крышка: в комплекте, фиксируется на защелках
• Степень защиты: IP44 при установленной крышке - защита от брызг воды и частиц размером более 1 мм
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Ответвитель-переходник Т-образный вертикальный 200/100 TDSR совместим с другими элементами серии S5 Combitech от DKC. Для сборки трассы используются входящие в комплект соединительные пластины и крепежные элементы - болты, гайки, шайбы. Монтаж выполняется на ровную поверхность с помощью сверления и фиксации через отверстия в основании. Крышка легко снимается без инструментов - для осмотра, обслуживания или добавления кабелей.

Безопасность и стандарты

Ответвитель-переходник Т-образный вертикальный 200/100 TDSR изготовлен из материала, не поддерживающего горение, что соответствует нормам пожарной безопасности. Уровень защиты IP44 обеспечивает безопасную работу в условиях возможного попадания влаги. Применение оцинкованной стали по методу Сендзимира гарантирует соответствие требованиям к долговечности в агрессивных средах.

Преимущества

• Полностью готов к монтажу - все крепежи и пластины уже в комплекте
• Крышка с защелками позволяет быстро получить доступ к кабелям без демонтажа всей трассы
• Оцинкование по методу Сендзимира увеличивает срок службы в сравнении с обычным цинком
• Усиленное исполнение - выдерживает механические нагрузки при прокладке плотных пакетов кабелей
• Нержавеющая сталь и покрытие обеспечивают устойчивость к химическим воздействиям и влажности

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется использовать в местах с частыми ударными нагрузками - хотя усиленное исполнение, но не является взрывозащищённым
• Подходит только для кабелей, которые помещаются в внутреннее сечение 200×100×80 мм; превышение заполнения нарушает теплоотвод и может повредить изоляцию
• Только для внутрипомещений или под навесом - не рассчитана на открытую установку под дождём или солнцем без дополнительной защиты

Примеры использования

• Переход от горизонтальной кабельной трассы к вертикальному стояку в цехе с конвейерной линией
• Ответвление питания к оборудованию, расположенному ниже уровня основного лотка
• Обустройство распределительных щитов с многоуровневой прокладкой кабелей
• Прокладка кабелей управления в пищевой промышленности - где важны чистота и легкость мойки

Практические советы

• Проверьте перед монтажом, чтобы суммарный диаметр всех кабелей не превышал 60–70% внутреннего объема - так сохранится воздушный зазор для охлаждения
• При использовании в сыром помещении обязательно закрывайте крышку - даже небольшие брызги могут вызвать коррозию при длительном контакте
• Затягивайте крепеж равномерно - перекос крышки снижает уровень защиты IP44
• Ответвитель-переходник Т-образный вертикальный 200/100 TDSR от DKC лучше комбинировать с аналогичными элементами серии S5 Combitech - это гарантирует точное совпадение габаритов и контактных поверхностей
• Не используйте этот элемент как опору для веса кабелей - он служит только для направления, а нагрузку должны воспринимать кронштейны и подвесы
