Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами | 37633K DKC ДКС

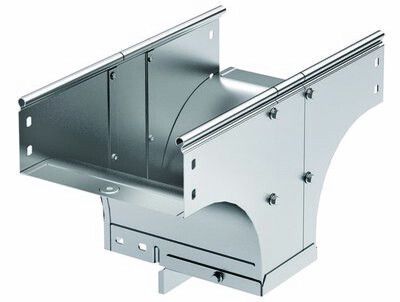

Ответвитель-переходник Т-образный вертикальный 400х200 TDSR от DKC (ДКС), артикул 37633k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводников и удобным доступом к кабелям. Комплектуется крышкой и крепежом, что делает его готовым к установке без допоборудования.

Назначение и область применения

Ответвитель-переходник Т-образный вертикальный 400х200 TDSR используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо вывести кабели с горизонтального участка на вертикальный стояк или на другой уровень. Подходит для систем распределения силовых и управляющих кабелей в промышленных объектах, цехах, АЗС, энергообъектах и других местах с плотной кабельной сетью. Применяется совместно с другими элементами системы S5 Combitech от DKC.

Технические характеристики

• Форма: Т-образный, вертикальное ответвление
• Габариты: 400 мм (горизонтальная ширина) × 200 мм (вертикальная ширина) × 0 мм (толщина корпуса)
• Высота боковой стенки: 80 мм - обеспечивает достаточное пространство для прокладки кабелей без перегибов
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышает коррозионную стойкость и долговечность
• Цвет: серый
• Крышка: в комплекте, фиксируется на защелках
• Степень защиты при установленной крышке: IP44 - защита от брызг воды и частиц размером более 1 мм
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: усиленное - повышенная жесткость конструкции для нагрузок при монтаже и эксплуатации

Совместимость и монтаж

Ответвитель-переходник TDSR совместим с лотками и трубами серии S5 Combitech от DKC. Для сборки используются входящие в комплект соединительные пластины и крепежные элементы - болты, гайки, шайбы. Монтаж выполняется на несущую конструкцию с помощью крепежа через отверстия в основании. Крышку легко снимать и устанавливать без инструментов - достаточно открыть защелки. Убедитесь, что внутренний профиль лотка совпадает по ширине (400×200 мм) перед установкой.

Безопасность и стандарты

Ответвитель-переходник TDSR соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Защита IP44 достигается при использовании крышки - без неё степень защиты снижается. Конструкция не содержит острых кромок, исключает риск повреждения изоляции кабелей при прокладке. Произведён в соответствии с технологическими нормами DKC для промышленного оборудования.

Преимущества

• Готовый к монтажу комплект: крышка, пластины и крепёж уже в наличии - не требуется докупать детали
• Оцинкование по методу Сендзимира гарантирует длительную службу даже в агрессивных средах
• Усиленная конструкция выдерживает механические нагрузки при прокладке и обслуживании
• Легкий доступ к кабелям: крышка снимается без инструментов для проверки, замены или диагностики
• Плавный переход между направлениями минимизирует изгибы кабелей, продлевая срок службы изоляции

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется использовать в условиях сильного воздействия химических паров или кислот без дополнительной защиты
• Подходит только для кабелей, которые помещаются в проём 400×200 мм; крупногабаритные пучки требуют проверки свободного заполнения
• Не является несущим элементом - не рассчитана на подвеску тяжёлых кабельных пучков без внешней опоры

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальный стояк в цехе с конвейерной линией
• Разводка кабелей от распределительного щита к оборудованию на двух уровнях
• Обустройство кабельной трассы в зонах с ограниченным пространством, где нужен компактный поворот
• Монтаж в пищевой промышленности - оцинкованная поверхность легко моется и не подвержена коррозии

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба кабелей внутри ответвителя не был меньше минимально допустимого для типа используемых проводов
• При установке в помещениях с высокой влажностью всегда используйте крышку - она обеспечивает IP44
• Не перегружайте канал: суммарный диаметр всех кабелей не должен превышать 60–70% площади сечения лотка
• Для многократного открывания крышки регулярно осматривайте защелки - они могут износиться при частом обслуживании
• Ответвитель-переходник TDSR от DKC лучше комбинировать с такими же элементами серии S5 Combitech - это гарантирует точное совмещение и единый вид всей трассы
