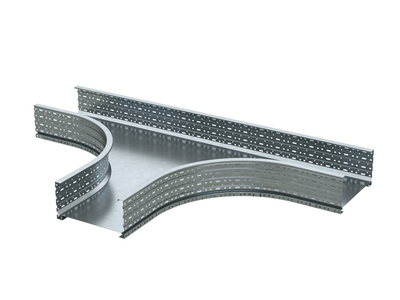

Ответвитель для лотка Т-образ. горизонт. 300х100 R-660 DKC UST613 ДКС

Ответвитель Т-образный листовой 100х300 R660 от DKC — это элемент кабельной трассы серии U5 Combitech, предназначенный для создания горизонтальных ответвлений без перегибов кабелей. Он сочетает прочность нержавеющей стали, надёжное оцинкование и совместимость с основными лотками серии, что делает его устойчивым решением для промышленных объектов.

Назначение и область применения

Ответвитель Т-образный листовой 100х300 R660 используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков U5 Combitech. Подходит для систем, где требуется изменить направление трассы без резких углов — например, при обходе оборудования, подключении новых участков или распределении кабелей между рядами станков, шкафов или конвейеров.

Технические характеристики

• Высота кабельного лотка: 100 мм
• Ширина кабельного лотка: 300 мм
• Тип конструкции: Тройник горизонтальный
• Материал: Нержавеющая сталь
• Внутренний радиус: 500 мм — обеспечивает плавный переход кабелей, исключающий перегибы и механические повреждения
• Толщина лонжерона: 1,5 мм — гарантирует жёсткость и долговечность при нагрузках
• Защитное покрытие: Горячее оцинкование по методу Сендзимира — равномерное, плотное и устойчивое к коррозии покрытие
• Наличие NATO монтажных отверстий: Да — стандартизованные отверстия для быстрого крепления болтами M8/M10
• Исполнение: С разъёмом — позволяет легко соединять с другими элементами без сварки
• Огнестойкость: Да — сохраняет целостность при воздействии открытого огня в рамках требований к кабельным системам
• Широкодиапазонное исполнение: Да — адаптирован для работы в условиях переменных температур и вибраций
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — работает в помещениях с повышенной влажностью, на улице и в холодном климате
• Цвет: Серый — соответствует цвету лотков U5 Combitech
• Непрерывное холодное цинкование — технология, обеспечивающая однородное и долговечное антикоррозийное покрытие

Совместимость и монтаж

Ответвитель Т-образный листовой 100х300 R660 совместим только с лотками серии U5 Combitech высотой 100 мм и шириной 300 мм. Монтаж осуществляется через NATO-отверстия с использованием болтов M8 или M10. Разъёмная конструкция позволяет соединять элементы без сварки — достаточно выровнять и зафиксировать. Для герметичности рекомендуется применять уплотнительные прокладки, если система эксплуатируется во влажной среде. Не используйте с лотками других серий — несоответствие по габаритам и форме креплений нарушит целостность трассы.

Безопасность и стандарты

Ответвитель соответствует требованиям к огнестойкости и устойчивости к коррозии для промышленных кабельных систем. Климатические классы OМ2, У2, УХЛ2, ХЛ2 подтверждают работоспособность в суровых условиях — от +40°C до –40°C, при высокой влажности и наличии агрессивных паров. Применение оцинкования по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461.

Преимущества

• Плавный радиус 500 мм снижает риск повреждения изоляции кабелей при прокладке
• Разъёмная конструкция ускоряет сборку и последующее обслуживание
• Перфорация с учётом термокомпенсации предотвращает деформацию при перепадах температур
• Оцинкование по методу Сендзимира даёт срок службы более 25 лет даже в агрессивной среде
• Стандартные NATO-отверстия обеспечивают универсальное крепление с другими компонентами U5 Combitech

Ограничения применения

• Не предназначен для вертикальных ответвлений — только для горизонтального направления
• Не совместим с лотками другой серии, даже если их размеры совпадают — отличается форма креплений и профиля
• Не следует использовать в местах постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше 800°C
• При установке в зонах с сильной вибрацией необходимо дополнительно фиксировать все соединения

Примеры использования

• Обход трубопровода на производстве — ответвление от основной трассы кабелей к датчикам на оборудовании
• Подключение нового станка к существующей кабельной сети в цеху
• Распределение силовых и сигнальных кабелей в распределительных щитовых с ограниченным пространством
• Прокладка трассы в холодильных камерах — благодаря климатическому исполнению и оцинкованию

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 500 мм соответствовал минимальному допустимому радиусу изгиба ваших кабелей — особенно для многожильных и чувствительных к перегибу типов
• При сборке трассы используйте одинаковые элементы серии U5 Combitech — смешивание с другими системами может вызвать люфт и потерю жёсткости
• Для длительной эксплуатации в сыром воздухе или на улице — проверяйте состояние уплотнителей каждые 1–2 года
• При необходимости удлинения трассы — комбинируйте этот ответвитель с прямым лотком 100x300 R660, а не с другими моделями
• Артикул ust613 всегда указывает именно на эту модель — не путайте с аналогами от других производителей, даже если они имеют похожие размеры
