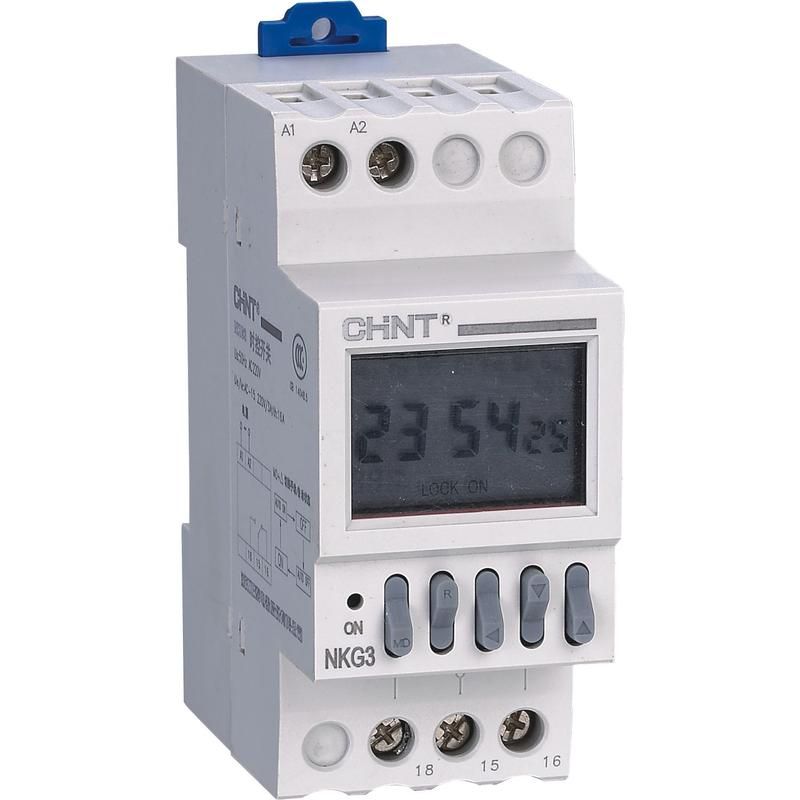

Таймер электронный NKG3 AC220В | 310004 CHINT

Электронный таймер NKG3 AC 220В от CHINT предназначен для точного управления включением и выключением устройств по расписанию. Модель NKG3 AC 220В работает от сети 220 В, устанавливается на DIN-рейку и подходит для промышленных и бытовых систем автономной автоматизации.

Назначение и область применения

Таймер NKG3 AC 220В используется для автоматического включения и отключения нагрузки в заданные временные интервалы. Подходит для управления освещением, вентиляцией, насосами, нагревательными элементами, конвейерами и другим оборудованием, требующим регулярного цикличного режима работы. Применяется в жилых домах, офисах, производственных помещениях и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Частота: 50/60 Гц
• Номинальный коммутируемый ток: 16 А (для нагрузки)
• Номинальный ток устройства: 3 А (для внутренней схемы)
• Диапазон времени: до 24 часов в одном цикле
• Минимальное время переключения: 1 минута
• Точность хода: +-2 секунды в день
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Размер: 2 модуля (стандартный шаг для шкафов)
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли, не для улицы)
• Программы: астрологическая, годовая, недельная, циклическая, импульсная

Совместимость и монтаж

Таймер NKG3 AC 220В совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько минут: устройство фиксируется защелкой на рейке. Для подключения используются клеммы на передней панели - вход L/N для питания, выходы COM/NO/NC для управления нагрузкой. Кабели рекомендуется зажимать плотно, чтобы избежать перегрева при токе до 16 А. Нагрузка должна соответствовать классу коммутации - не более 16 А активной мощности (например, лампы, ТЭНы, реле).

Безопасность и стандарты

Устройство имеет степень защиты IP20 - значит, его можно использовать только внутри закрытых щитов или помещений. Защита от брызг, пыли и внешних воздействий отсутствует. Соответствует требованиям к электромагнитной совместимости и безопасности для бытовых и промышленных таймеров. Не предназначен для работы во взрывоопасных средах или при температуре ниже 0 C.

Преимущества

• Поддерживает сложные программы: астропрограмма автоматически меняет время включения по сезону, исходя из местоположения;
• Годовая и недельная программы позволяют задавать уникальные расписания на каждый день;
• Импульсный режим - идеален для периодических операций (например, включение насоса каждые 30 минут на 5 минут);
• Высокая точность хода (+-2 с/день) снижает необходимость частой корректировки;
• Компактный формат (2 модуля) экономит место в распределительном щите.

Ограничения применения

• Не допускается использование вне помещений - IP20 не обеспечивает защиту от влаги и пыли;
• Нельзя подключать емкостные или индуктивные нагрузки свыше 16 А (например, большие двигатели без контактора);
• Не подходит для управляемых систем с высокими требованиями к надежности (промышленные контроллеры предпочтительнее);
• Требуется ручная настройка географических координат для астропрограммы - нельзя автоматически определить местоположение;
• Питание должно быть стабильным - скачки напряжения могут сбивать программу.

Примеры использования

• Освещение в торговом зале: включение в 8:00, выключение в 22:00 по будним дням, другие расписания на выходные;
• Обогрев теплицы: включение по астропрограмме - включается за час до рассвета, выключается после заката;
• Вентиляция в подвале: циклический режим - 10 минут вкл./20 минут выкл. круглосуточно;
• Автоматический полив: импульсный режим - 3 раза в день по 5 минут, с учетом сезона;
• Работа станка: запуск по графику - включается в 7:00, выключается в 19:00, с перерывом на обед.

Практические советы

• Перед первым использованием проверьте правильность установки времени и даты - особенно важно для астропрограммы;
• Если нагрузка близка к 16 А, используйте дополнительный магнитный пускатель - продлит срок службы контактов таймера;
• При работе в условиях колебаний напряжения (частые просадки) лучше установить стабилизатор;
• Для удобства обслуживания - выбирайте модели с подсветкой экрана и кнопками с четкой тактильной реакцией;
• Запишите текущую программу - при потере питания (даже кратковременной) некоторые версии теряют настройки, если нет батарейки резервного питания.
