Таймер лестничный на DIN-рейку ТЛ-1мин/7мин-16А-DIN - SQ1503-0001 TDM

Товарные предложения:

Таймер ТЛ-1мин/7мин-16А-DIN TDM

21.11.2024

2 шт.

1 227,86 ₽

шт.

от 3 дней

Условия поставки таймера лестничного на din-рейки ТЛ-1мин/7мин-16А-DIN - SQ1503-0001 TDM

Купить 2 шт. таймера лестничных на din-рейки тл-1мин/7мин-16а-din - sq1503-0001 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена таймера лестничного на din-рейки ТЛ-1мин/7мин-16А-DIN - SQ1503-0001 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

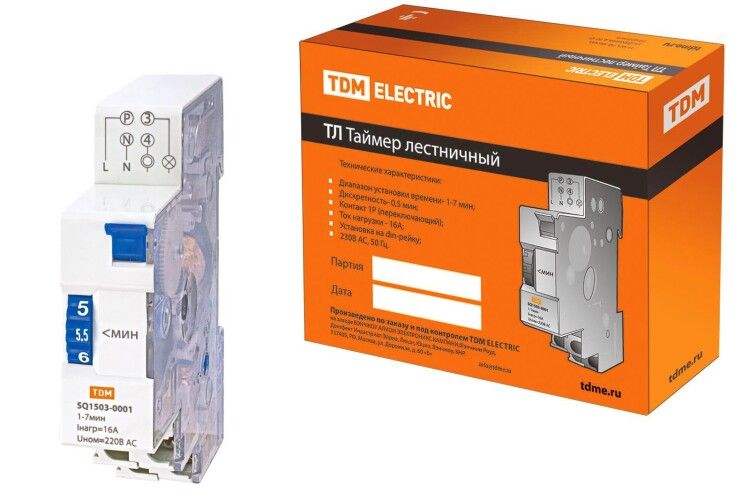

Таймер лестничный на DIN-рейку ТЛ-1мин/7мин-16А-DIN - SQ1503-0001 TDM ELECTRIC - это механическое устройство, предназначенное для автоматического включения и выключения освещения на лестничных площадках, в коридорах и других помещениях. Он может использоваться с лампами накаливания и галогенными лампами.

Основные преимущества данного таймера:

Компактный размер: таймер выполнен в одном модуле шириной 18 мм, что позволяет экономить место в щитке;
Различные режимы работы: можно выбрать автоматическое включение и выключение освещения в соответствии с заданным временем или постоянное включение;
Удобное использование: время работы таймера можно настроить в диапазоне от 1 до 7 минут;
Простой монтаж: таймер легко устанавливается на DIN-рейку;
Надежность и безопасность: корпус таймера изготовлен из негорючего самозатухающего пластика.

Таймер имеет следующие характеристики:

Схема подключения: поддерживает 3- и 4-проводную конфигурацию;
Напряжение питания: 220 В;
Номинальный коммутируемый ток: 16 А;
Задержка выключения: от 1 до 7 минут;
Степень защиты (IP): IP20;
Максимальная мощность ламп накаливания: 2000 Вт;
Максимальная мощность люминесцентных ламп: 1000 ВА;
Максимальный коммутируемый ток при cos Ф = 0,6: 10 А;
Управляющее напряжение: AC (переменное) 220 В;
Частота управляющего напряжения: 50 Гц.

Таймер лестничный на DIN-рейку ТЛ-1мин/7мин-16А-DIN - SQ1503-0001 TDM ELECTRIC идеально подходит для организации дежурного освещения на лестничных площадках, в коридорах и других помещениях, где требуется автоматическое включение и выключение освещения в заданное время.

Характеристики c описанием

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты реле от проникновения твердых объектов и воды. Это свойство является критически важным для выбора реле в зависимости от условий эксплуатации и окружающей среды. Значения IP состоят из двух цифр: первая цифра обозначает защиту от твердых объектов, вторая - от воды. Чем выше цифры, тем лучше защита. Правильный выбор степени защиты IP обеспечивает надежную работу реле и его долговечность. IP00 означает, что реле не имеет защиты от проникновения твердых объектов и воды. Такое реле подходит только для использования в сухих, чистых и контролируемых условиях, где нет риска контакта с пылью или жидкостями. IP20 обеспечивает защиту от твердых объектов размером более 12,5 мм, но не защищает от воды. Это значение подходит для установки внутри помещений, где отсутствует риск попадания воды. IP21 обеспечивает защиту от твердых объектов размером более 12,5 мм и вертикально падающих капель воды. Это значение подходит для использования в помещениях, где возможны небольшие влажные условия, например, вблизи окон или вентиляционных отверстий. IP40 обеспечивает защиту от твердых объектов размером более 1 мм, но не защищает от воды. Это значение подходит для использования в промышленной среде, где требуется защита от мелких частиц, но не от влаги. IP41 обеспечивает защиту от твердых объектов размером более 1 мм и вертикально падающих капель воды. Это значение подходит для использования в условиях, где возможны минимальные воздействия влаги. IP54 обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и от водяных брызг под любым углом. Это значение подходит для использования в промышленных и наружных условиях, где возможны воздействие пыли и влаги. IP55 обеспечивает защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в сложных промышленных условиях и на открытом воздухе. IP65 обеспечивает полную защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в суровых условиях, включая наружные установки, где требуется высокая степень защиты от пыли и влаги. IP66 обеспечивает полную защиту от пыли и сильных водяных струй. Это значение подходит для использования в экстремальных условиях, где возможны сильные воздействия пыли и воды. IP67 обеспечивает полную защиту от пыли и временного погружения в воду на глубину до 1 метра. Это значение подходит для использования в суровых условиях, включая наружные установки и временные погружения в воду.

Напряжение питания:

220 В

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Тип питающего напряжения:

AC (перемен.)

Тип питающего напряжения определяет вид электрической энергии, необходимой для работы реле. Это свойство критически важно для правильного выбора реле, так как несоответствие типа питающего напряжения может привести к неправильной работе устройства или его повреждению. В зависимости от источника питания, реле могут быть рассчитаны на переменное напряжение (AC), постоянное напряжение (DC) или универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC). Реле, рассчитанные на переменное напряжение (AC), предназначены для работы в сетях, где напряжение изменяется по синусоидальному закону. Такие реле часто используются в бытовых и промышленных электрических системах. Важно учитывать частоту питающей сети (обычно 50 или 60 Гц) при выборе реле. Замена AC-реле на DC-реле недопустима, так как это может привести к его повреждению. Реле на постоянное напряжение (DC) предназначены для работы в цепях, где напряжение имеет постоянное значение. Эти реле часто используются в автомобильной технике, системах бесперебойного питания и других приложениях, где используется аккумуляторное питание. При выборе DC-реле важно учитывать номинальное напряжение и полярность. Замена DC-реле на AC-реле также недопустима. Универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC), обеспечивают большую гибкость в применении. Такие реле могут использоваться в различных системах, где возможны как переменное, так и постоянное напряжение. Это делает их универсальным решением, но при выборе важно учитывать номинальные значения напряжения и тока для обоих типов питания.

Макс. мощность ламп накаливания:

2000 Вт

Максимальная мощность ламп накаливания, которую может выдержать реле, измеряется в ваттах (Вт). Это ключевой параметр, влияющий на выбор реле для управления осветительными приборами. Он определяет, какую суммарную мощность всех подключенных ламп накаливания реле способно безопасно коммутировать без риска перегрева или выхода из строя. Правильный выбор максимальной мощности обеспечивает надежную и долговечную работу системы освещения. Максимальная мощность 2000 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в бытовых условиях, где общая мощность ламп не превышает 2000 Вт. Максимальная мощность 800 Вт. Идеально для небольших осветительных систем или отдельных светильников. Рекомендуется для использования в малых помещениях или для управления одной-двумя лампами. Максимальная мощность 3000 Вт. Подходит для крупных осветительных систем. Рекомендуется для коммерческих помещений или больших жилых зон, где требуется управление несколькими мощными лампами. Максимальная мощность 4000 Вт. Используется в очень крупных осветительных системах. Рекомендуется для промышленных объектов или больших общественных зданий с высокой потребностью в освещении. Максимальная мощность 1000 Вт. Подходит для небольших осветительных систем. Рекомендуется для использования в жилых помещениях средней площади или для управления несколькими лампами средней мощности. Максимальная мощность 1800 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в бытовых условиях, где общая мощность ламп не превышает 1800 Вт. Максимальная мощность 1500 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в жилых и небольших коммерческих помещениях. Максимальная мощность 3600 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в больших коммерческих помещениях или крупных жилых зонах. Максимальная мощность 2300 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в коммерческих и больших жилых помещениях. Максимальная мощность 3500 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в промышленных и больших коммерческих объектах.

Количество переключающих контактов:

0.01

Количество переключающих контактов указывает на число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это важный параметр, определяющий функциональные возможности реле и его способность управлять различными нагрузками. Реле без переключающих контактов. Такое реле используется только для коммутации, не изменяя состояния цепи. Рекомендуется для простых задач, где не требуется переключение между состояниями. Одноконтактное реле. Имеет один переключающий контакт, позволяющий управлять одной цепью. Подходит для простых схем, где требуется управление одной нагрузкой. Двухконтактное реле. Имеет два независимых переключающих контакта, что позволяет управлять двумя отдельными цепями. Рекомендуется для более сложных схем, требующих управления несколькими нагрузками. Трехконтактное реле. Предоставляет три переключающих контакта, обеспечивая возможность управления тремя независимыми цепями. Идеально для систем, где требуется высокая степень контроля над несколькими нагрузками. Четырехконтактное реле. Имеет четыре переключающих контакта, что позволяет управлять четырьмя независимыми цепями. Используется в сложных схемах с множеством управляемых нагрузок. Пятиконтактное реле. Обеспечивает пять переключающих контактов, позволяя управлять пятью независимыми цепями. Подходит для многофункциональных систем с высоким уровнем контроля. Шестиконтактное реле. Имеет шесть переключающих контактов, что дает возможность управления шестью независимыми цепями. Рекомендуется для очень сложных схем, требующих множественного управления. Семиконтактное реле. Обеспечивает семь переключающих контактов, позволяя управлять семью независимыми цепями. Используется в высоко интегрированных системах с множеством управляемых нагрузок. Восьмиконтактное реле. Имеет восемь переключающих контактов, что позволяет управлять восемью независимыми цепями. Подходит для самых сложных и многозадачных систем. Реле с половинным контактом. Особый тип реле, который может переключать одну цепь с двумя состояниями. Используется в специфических приложениях, где требуется гибкость в управлении одной нагрузкой с двумя различными состояниями.

Количество нормально закрытых контактов (НЗ):

0.01

Количество нормально закрытых контактов (НЗ) у реле определяет число контактов, которые находятся в замкнутом состоянии при отсутствии управляющего сигнала. Это свойство влияет на функциональные возможности реле, его применение в различных схемах и надежность работы в аварийных ситуациях. Отсутствие нормально закрытых контактов (0 НЗ) означает, что реле не имеет контактов, которые замкнуты в состоянии покоя. Такое реле подходит для схем, где требуется только нормально разомкнутые контакты или где замкнутые контакты не нужны. Рекомендуется для применения в системах, где важно минимизировать риск ложного срабатывания при отсутствии сигнала. Одно нормально закрытое контактное соединение (1 НЗ) предоставляет один замкнутый контакт в состоянии покоя. Это позволяет использовать реле для простых схем, где требуется один замкнутый контакт для обеспечения безопасности или контроля. Подходит для базовых приложений, таких как аварийное отключение или сигнализация. Два нормально закрытых контакта (2 НЗ) обеспечивают два контакта, которые остаются замкнутыми при отсутствии управляющего сигнала. Это свойство полезно в более сложных схемах, где требуется несколько замкнутых контактов для обеспечения многоуровневой безопасности или резервирования. Рекомендуется для промышленных приложений и систем, требующих повышенной надежности и отказоустойчивости.

Количество нормально открытых контактов (НО):

0.01

Количество нормально открытых контактов (НО) у реле указывает на число контактов, которые остаются разомкнутыми в нормальном (неактивном) состоянии реле. Это свойство определяет, сколько отдельных цепей может быть замкнуто при срабатывании реле, что важно для управления нагрузками и распределения сигналов в электрических схемах. Значение "0" означает, что реле не имеет нормально открытых контактов. Такое реле не подходит для задач, где требуется замыкание цепи при активации реле. Рекомендуется выбирать реле с нормально открытыми контактами, если требуется управление внешними цепями. Значение "1" указывает на наличие одного нормально открытого контакта. Такое реле может замыкать одну цепь при активации, что подходит для простых приложений, таких как включение одного устройства или лампы. Значение "2" означает, что реле имеет два нормально открытых контакта. Это позволяет управлять двумя независимыми цепями одновременно, что полезно в более сложных схемах, требующих одновременного включения нескольких устройств. Значение "3" указывает на наличие трех нормально открытых контактов. Такое реле подходит для управления тремя независимыми цепями, что позволяет использовать его в более сложных системах автоматизации и управления. Значение "4" означает, что реле имеет четыре нормально открытых контакта. Это максимальное значение в данном списке, и оно подходит для управления четырьмя независимыми цепями, что делает реле особенно полезным для сложных задач в промышленной автоматике и распределенных системах управления.

Количество нормально замкнутых (НЗ) контактов:

0.01

Количество нормально замкнутых (НЗ) контактов у реле указывает на число контактов, которые остаются замкнутыми в нормальном (неактивном) состоянии реле. Это свойство важно для определения, сколько цепей может быть разомкнуто при срабатывании реле, что влияет на его применение в различных схемах управления и защиты. Реле не имеет нормально замкнутых контактов. Подходит для применений, где требуется только нормально разомкнутые контакты или другие типы контактов. Реле имеет один нормально замкнутый контакт. Обычно используется в простых схемах, где требуется разомкнуть одну цепь при срабатывании реле. Реле имеет два нормально замкнутых контакта. Позволяет размыкать две независимые цепи одновременно, что полезно в более сложных схемах управления. Реле имеет три нормально замкнутых контакта. Подходит для приложений, где необходимо разомкнуть три цепи при срабатывании реле, обеспечивая более гибкие возможности управления. Реле имеет четыре нормально замкнутых контакта. Обеспечивает возможность управления четырьмя цепями, что делает его подходящим для сложных систем автоматизации и защиты. Реле имеет семь нормально замкнутых контактов. Используется в специализированных приложениях, требующих управления большим количеством цепей одновременно, что характерно для сложных промышленных систем. Значение -99999 указывает на ошибку или некорректное значение. Рекомендуется проверить документацию или связаться с производителем для уточнения характеристик реле.

Количество нормально разомкнутых (НО) контактов:

Количество нормально разомкнутых (НО) контактов указывает на число контактов в реле, которые в нормальном (неактивированном) состоянии остаются разомкнутыми. Эти контакты замыкаются при активации реле, что позволяет контролировать различные электрические цепи. Данное свойство важно для определения возможностей реле по управлению нагрузками и коммутации цепей. Выбор реле с нужным количеством НО контактов зависит от конкретных требований системы управления и количества цепей, которые необходимо замыкать при срабатывании реле. Реле не имеет нормально разомкнутых контактов. Такое реле может использоваться в специфических приложениях, где НО контакты не требуются, или в комбинации с другими типами контактов. Реле с одним нормально разомкнутым контактом. Подходит для простых схем управления, где требуется замыкание одной цепи при активации реле. Реле с двумя нормально разомкнутыми контактами. Позволяет управлять двумя независимыми цепями, что увеличивает гибкость применения в более сложных схемах. Реле с тремя нормально разомкнутыми контактами. Применяется в системах, где необходимо замыкание трех цепей одновременно, что может быть полезно в более сложных управлениях. Реле с четырьмя нормально разомкнутыми контактами. Обеспечивает возможность управления четырьмя цепями, что может быть необходимо в многофункциональных системах управления. Реле с пятью нормально разомкнутыми контактами. Позволяет замыкать пять независимых цепей, что подходит для сложных систем с множеством управляющих контуров. Реле с шестью нормально разомкнутыми контактами. Идеально для сложных схем управления, где требуется замыкание шести цепей одновременно. Реле с семью нормально разомкнутыми контактами. Используется в очень сложных системах управления, где необходимо контролировать семь цепей. Реле с восемью нормально разомкнутыми контактами. Максимальное количество НО контактов в данном списке, что позволяет управлять восемью цепями одновременно, идеально для высокоинтегрированных систем управления. Значение -99999 указывает на отсутствие данных о количестве нормально разомкнутых контактов. Следует уточнить информацию у производителя или в технической документации.

Количество переключающих (перекидных) контактов:

0.01

Количество переключающих (перекидных) контактов у реле указывает на количество независимых цепей, которые могут быть замкнуты или разомкнуты при срабатывании реле. Это свойство определяет функциональные возможности реле и его применение в различных электрических схемах. Реле с одним переключающим контактом (1) подходит для простых схем, где требуется управление одной цепью. Это базовый вариант, который часто используется в бытовых устройствах и простых контроллерах. Реле с двумя переключающими контактами (2) позволяет управлять двумя независимыми цепями. Это удобно для схем, где требуется одновременное переключение двух цепей, например, в системах освещения или сигнализации. Реле с тремя переключающими контактами (3) используется в более сложных схемах, где необходимо управлять тремя разными цепями. Это может быть полезно в промышленных контроллерах и автоматике. Реле с четырьмя переключающими контактами (4) предоставляет еще большую гибкость и позволяет управлять четырьмя независимыми цепями. Это часто используется в сложных системах управления и автоматизации. Значение "123456" не является стандартным и может указывать на реле с нестандартной конфигурацией контактов. Рекомендуется уточнить спецификацию у производителя для точного понимания возможностей такого реле. Значение "0.01" не соответствует стандартным параметрам количества переключающих контактов и, вероятно, является ошибкой. Рекомендуется перепроверить данные или обратиться к технической документации для уточнения.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) указывает на ширину реле в стандартных модульных единицах, обычно измеряемых в модулях (1 модуль = 18 мм). Это свойство определяет, сколько места реле займет на монтажной рейке, что важно для планирования и оптимизации пространства в электрических шкафах и распределительных щитах. Реле с модульной шириной 1 занимает один модуль (18 мм) на монтажной рейке. Подходит для компактных установок с ограниченным пространством. Реле с модульной шириной 2 занимает два модуля (36 мм) на монтажной рейке. Обеспечивает больше места для подключения и может быть удобнее для обслуживания. Реле с модульной шириной 3 занимает три модуля (54 мм) на монтажной рейке. Подходит для более сложных реле с дополнительными функциями или контактами. Реле с модульной шириной 4 занимает четыре модуля (72 мм) на монтажной рейке. Используется для реле с большим количеством контактов или встроенными защитными устройствами. Реле с модульной шириной 4.5 занимает четыре с половиной модуля (81 мм) на монтажной рейке. Предназначено для специфических применений, где требуется немного больше места, чем стандартные 4 модуля. Реле с модульной шириной 1.5 занимает полтора модуля (27 мм) на монтажной рейке. Оптимально для ситуаций, где требуется чуть больше места, чем один модуль, но меньше, чем два. Реле с модульной шириной 0.5 занимает полмодуля (9 мм) на монтажной рейке. Применяется в очень компактных установках, где пространство критически ограничено. Реле с модульной шириной 6 занимает шесть модулей (108 мм) на монтажной рейке. Используется для крупных реле с многочисленными функциями и контактами, требующих значительного пространства для подключения и обслуживания.

Характеристики

Время работы

Периодический + непрерывная работа + регулировка времени

Схема подключения

3- и 4-проводная конфигурация

Задержка выключения

1...7 мин

Номин. коммутируем. ток

16 А

Управляющее напряжение 1

220 В

Предупреждение отключения

Нет (без)

Ток лампы подсветки кнопки

50 мА

Макс. мощность люминесц. ламп

1000 ВА

Тип управляющего напряжения 1

AC (перемен.)

Тип управляющего напряжения 2

AC (перемен.)

Глубина установочная (встраив.)

68 мм

Макс. коммутируем. ток при cos Ф = 0,6

10 А

Частота управляющего напряжения 1

50 Гц

Частота управляющего напряжения 2

50 Гц

Функционал. назначение/применение

Механический

Выбор функции защиты от скачков напряжения

Нет

Макс. мощность люминесц. ламп (включение попарно)

1000 ВА

Макс. мощность люминесц. ламп (параллельно компенсир.)

1000 ВА
