Расширение телескопическое для лотка 100х80 длина 600мм | 35302600 DKC ДКС

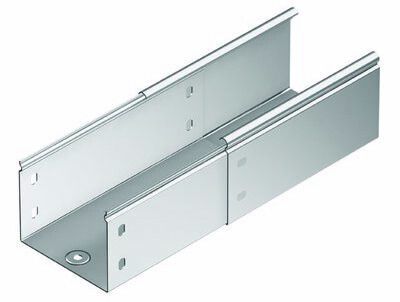

Расширение телескопическое для лотка 100х80мм, длина 600мм от DKC (ДКС), артикул 35302600, предназначено для компенсации тепловых деформаций в кабельных лотках из нержавеющей стали. Это решение обеспечивает надёжную работу систем кабельной трассировки при перепадах температур, особенно в условиях промышленных объектов.

Назначение и область применения

Расширение телескопическое для лотка 100х80мм, длина 600мм используется для компенсации удлинения или укорочения металлического кабельного лотка под действием температурных изменений. Без такого элемента возможны деформации, повреждение кабелей или нарушение целостности трассы. Применяется в системах с длинными участками лотков, где есть риск термического напряжения - например, на открытых площадках, в цехах с нагревательным оборудованием, в зонах с суровым климатом.

Технические характеристики

• Габариты лотка: 100 мм (ширина) × 80 мм (высота)
• Длина расширения: 600 мм
• Материал корпуса: нержавеющая сталь
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира (непрерывное холодное цинкование)
• Толщина стенки лотка: 2,5 мм
• Тип соединения: винтовой разъём
• Тип шарнира: шарнирное
• Исполнение: стыковая пластина
• Цвет: серый
• Климатическое исполнение: УХЛ2 (работает при температурах от −40 C до +40 C)
• Применение: обеспечивает сохранение огнестойкости системы при деформациях

Совместимость и монтаж

Расширение телескопическое для лотка 100х80мм, длина 600мм совместимо только с кабельными лотками того же габарита - 100×80 мм. Монтируется внутрь основного лотка, фиксируется винтовым разъёмом. Шарнирное соединение позволяет свободно перемещаться вдоль оси при тепловом расширении. Для установки требуется доступ к месту стыка двух участков лотка. Настоятельно рекомендуется предварительно рассчитать необходимую длину компенсатора исходя из максимального перепада температур и длины трассы - этот элемент не заменяет механический зазор, он лишь управляет им безопасно.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости кабельных систем. Оцинковка по методу Сендзимира гарантирует долговечную защиту от коррозии даже в агрессивных средах. Климатическое исполнение УХЛ2 допускает применение в закрытых помещениях с контролируемым микроклиматом, включая холодильные камеры и неотапливаемые ангары. Соответствие нормам пожарной безопасности подтверждается конструкцией - материал не поддерживает горение, а стыковая пластина не создаёт щелей, нарушающих огнезащиту.

Преимущества

• Нержавеющая сталь и оцинковка обеспечивают длительный срок службы без потери прочности
• Шарнирное соединение и винтовой разъём позволяют легко регулировать положение и демонтировать элемент без резки лотка
• Сохраняет герметичность и огнестойкость всей трассы при движении
• Не требует сварки - снижает время монтажа и риски повреждения кабелей
• Серый цвет не выделяется на фоне других элементов трассы

Ограничения применения

• Не предназначен для использования вне диапазона температур УХЛ2 - при более низких или высоких значениях возможна потеря эластичности материала
• Не работает как самостоятельный лоток - только как компенсационный элемент между двумя жёсткими участками
• Не подходит для лотков другого сечения - использование с 150×80 или 100×60 приведёт к негерметичному соединению
• Не рекомендуется для частых механических нагрузок - не является опорным элементом

Примеры использования

• На производственных линиях с печами или нагревателями, где температура меняется в течение рабочего дня
• В кабельных трассах на крыше здания, подвергающемся летнему нагреву и зимним морозам
• В промышленных комплексах с большими температурными перепадами - химзаводах, сталелитейных цехах, энергообъектах
• Как часть системы S5 Combitech от DKC - совместимо с другими элементами этой серии

Практические советы

• Перед монтажом проверьте, что длина лотка между жёсткими точками (например, углы, проходы через стены) достаточна для работы расширения - 600 мм подходит для трасс длиной до 15–20 метров при типичном коэффициенте расширения стали
• Убедитесь, что винтовые соединения затянуты равномерно - перекос может вызвать заедание механизма
• Не используйте расширение в качестве переходника между лотками разного типа - оно не обеспечивает электрическую связь
• При необходимости замены - можно демонтировать без снятия всего лотка, просто открутить фиксаторы
• Элемент совместим с другими изделиями серии S5 Combitech - можно собирать единую систему без адаптеров
