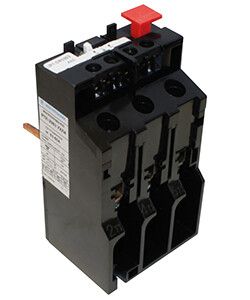

Реле РТЛ-1014 УХЛ4 7.0-10.0А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502089

Реле электротепловое РТЛ-1014 УХЛ4 7,0-10,0А 660/50Гц 1з+1р ручной возврат IP20 от бренда Электротехник защищает электродвигатели от длительных перегрузок и обрывов фаз. Подходит для установки в цепях управления двигателей на промышленном оборудовании.

Назначение и область применения

Реле электротепловое РТЛ-1014 УХЛ4 предназначено для защиты трёхфазных электродвигателей от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отключения одной из фаз (обрыва фазы).

Устройство работает совместно с магнитными пускателями и применяется в системах автоматического управления двигателями: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и другом промышленном оборудовании. Модель рассчитана на работу в условиях умеренного и холодного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 7–10 А - регулируемый порог срабатывания, соответствует классическим значениям для средних по мощности двигателей.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до 660 В переменного тока частотой 50 Гц.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи управления.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов.
• Способ монтажа: непосредственное крепление - можно устанавливать прямо на пускатель ПМЛ или на DIN-рейку через клеммник КРЛ.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищена от воды и пыли.
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение.
• Исполнение: нереверсивное - не поддерживает управление реверсом двигателя.

Совместимость и монтаж

Реле электротепловое РТЛ-1014 УХЛ4 совместимо с пускателями серии ПМЛ. При установке на пускатель - подключается напрямую, без дополнительных элементов. Для самостоятельной установки вне пускателя требуется использовать клеммники КРЛ для коммутации цепей управления и силовой части.

Подключение проводов выполняется через винтовые зажимы. Сечение жил рекомендуется 0,5–2,5 мм2. Перед монтажом убедитесь, что ток нагрузки попадает в диапазон 7–10 А - иначе реле будет работать некорректно.

Безопасность и стандарты

Реле электротепловое РТЛ-1014 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 15150 для работы в условиях умеренного и холодного климата. Применение в соответствии с инструкцией гарантирует безопасность персонала и оборудования.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизирует ложные срабатывания.
• Ручной возврат предотвращает самопроизвольный запуск оборудования после аварии - повышает безопасность обслуживания.
• Универсальная совместимость с пускателями ПМЛ и клеммниками КРЛ - гибкая интеграция в существующие системы.
• Простая диагностика: состояние реле видно визуально - рычаг выступает при срабатывании.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок - для этого требуются электронные устройства или предохранители.
• IP20 не позволяет использовать устройство во влажных, пыльных или наружных условиях - необходима установка в закрытом щите.
• Ручной возврат требует участия оператора - не подходит для полностью автоматизированных систем без контроля персоналом.
• Не поддерживает реверс двигателя - нельзя использовать в системах с изменением направления вращения без внешней логики.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номинальным током 8,5 А.
• Обеспечение безопасности насосной станции в системе водоснабжения при возможном обрыве фазы.
• Контроль температурного режима вентилятора охлаждения в шкафу управления.
• Автоматическое отключение конвейера при перегрузке по току - предотвращает выход из строя редуктора.

Практические советы

• Настройте ток срабатывания точно в пределах 7–10 А - используйте регулировочный винт перед первым запуском.
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев и ложное срабатывание.
• При использовании с клеммником КРЛ - соблюдайте полярность и не путайте контакты НО и НЗ в схеме управления.
• После каждого срабатывания - осмотрите двигатель и механизм на наличие механических проблем, прежде чем возвращать реле в рабочее состояние.
• Не устанавливайте рядом с источниками сильного тепла - это влияет на точность срабатывания термореле.
