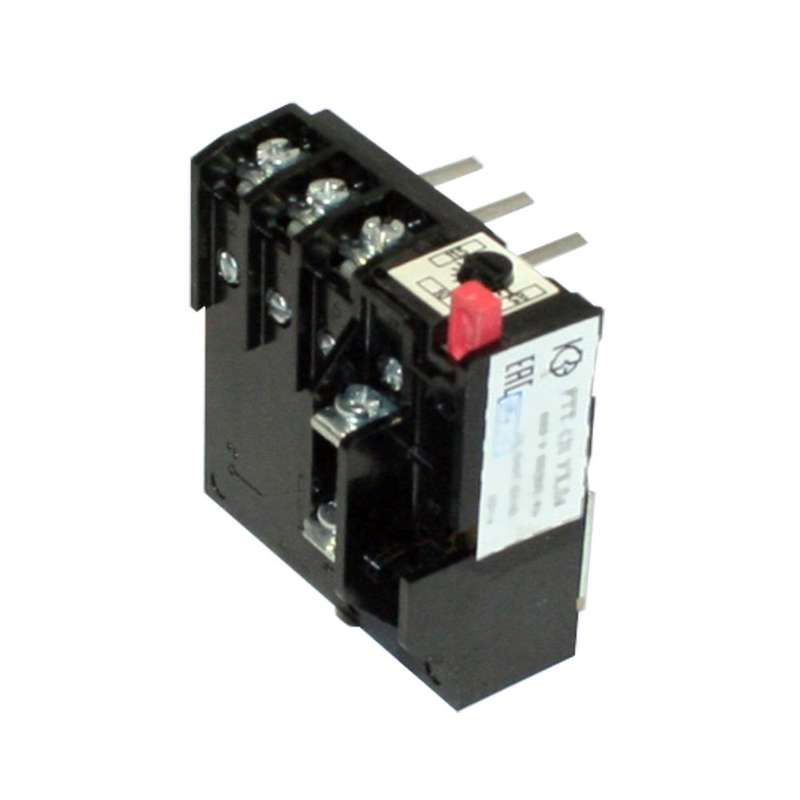

Реле электротепловое токовое РТТ-131 УХЛ4, 25,0А - РТТ 131 21,3-25,0 к ПМ12-025 1нз КашинЗЭА 140131000В025.000000

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на промышленном оборудовании.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами, работающими в сетях переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Часто используется в станках, насосах, конвейерах, вентиляторах и других устройствах с электромоторами.

Технические характеристики

• Номинальный ток: 25 А - срабатывает при превышении этого значения, защищая двигатель от перегрева;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных сетях промышленного типа;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Тип присоединения: винтовое - надёжная механическая связь с проводниками;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет 1–20 секунд, что соответствует стандартным требованиям к тепловой защите двигателей;
• Способ монтажа: встраиваемый - устанавливается внутрь пускателя или распределительного щита.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А совместимо с контактными пускателями серий ПМ12, ПМА, ПМЛ и аналогичными моделями, где предусмотрен штыревой крепёж. Монтируется в щиты или корпуса с глубиной не менее 80 мм. Для подключения используйте медные жилы сечением 1,5–4 мм2. Перед установкой проверьте соответствие номинального тока двигателя значению 25 А - при более высоких нагрузках требуется другое реле. Не рекомендуется использовать в цепях с частотным регулированием - возможны ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 19231, которые регламентируют безопасность и функциональность тепловых реле в электроустановках. Конструкция обеспечивает самоблокировку после срабатывания - необходимо вручную вернуть рычаг в исходное положение. Это предотвращает случайный запуск оборудования после аварии.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу класса 20;
• Стабильная работа в условиях колебаний температуры окружающей среды - благодаря исполнению УХЛ4;
• Простота обслуживания: доступ к контактам и настройкам через лицевую панель;
• Надёжное винтовое присоединение снижает риск нагрева и окисления контактов;
• Совместимость с популярными пускателями - позволяет легко заменить старые модели без переделки схемы.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания;
• Не применяется в цепях с импульсными или частотно-регулируемыми токами - возможны некорректные срабатывания;
• Не рассчитан на работу при температурах ниже −40 C или выше +40 C - выход за пределы УХЛ4 снижает срок службы;
• Не имеет встроенной защиты от короткого замыкания - обязательно использование автоматических выключателей в цепи;
• После срабатывания требуется ручная перезагрузка - не подходит для систем, требующих автоматического восстановления работы.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 3 кВт в цеху;
• Автоматическая отсечка при обрыве фазы в насосной станции водоснабжения;
• Часть схемы управления конвейерной линией на пищевом предприятии;
• Встроенное реле в пускатель ПМ12-025 для защиты вентилятора системы вентиляции.

Практические советы

• Выбирая РТТ-131 УХЛ4 25,0А, сверьте номинальный ток двигателя с 25 А - лучше брать реле с запасом +-10%, чтобы избежать ложных срабатываний;
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - слабый контакт вызовет нагрев, слишком сильный - повредит резьбу;
• Проверяйте состояние биметаллической пластины каждые 6 месяцев - особенно в пыльных помещениях;
• Если двигатель часто запускается (более 6 раз в час), убедитесь, что реле успевает остыть между циклами - иначе возможны отказы;
• Артикулы 140131000в025.000000 и ртт 131 25,0а 21,3-25,0 к пм12-025 1нз - это один и тот же продукт; различия в обозначениях связаны с внутренней нумерацией завода.
