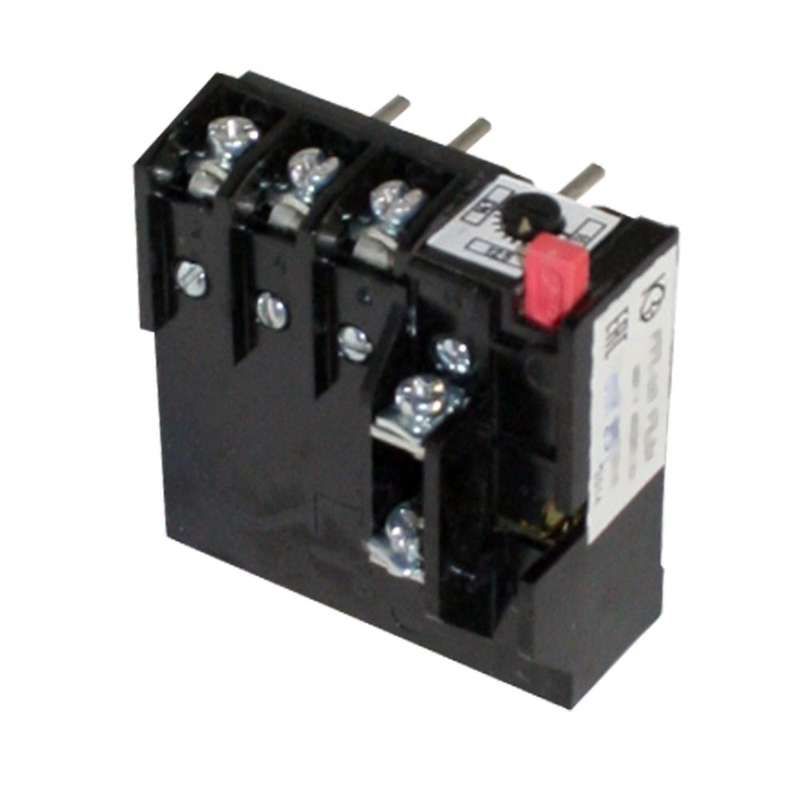

Реле электротепловое токовое РТТ-14П УХЛ4 10.0А КашинЗЭА 1401400П0В010.000000

Реле электротепловое токовое РТТ-14П УХЛ4 10.0А предназначено для защиты электродвигателей от перегрузки и длительного превышения рабочего тока. Этот прибор от компании КашинЗЭА надёжно работает в условиях повышенной влажности и колебаний температуры, что делает его подходящим для промышленного оборудования в умеренно холодном климате.

Назначение и область применения

Реле электротепловое токовое РТТ-14П УХЛ4 10.0А защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это происходит, например, при заклинивании механизма, снижении напряжения или увеличении нагрузки. Реле реагирует на тепло, выделяемое током через нагревательный элемент, и отключает цепь до того, как двигатель перегреется.

Подходит для установки в пускатели, щиты управления и системы автоматизации на предприятиях: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ.

Технические характеристики

• Номинальный ток срабатывания: 10,0 А - максимальный постоянный ток, при котором реле остаётся в нормальном состоянии; выше этого значения начинается тепловое воздействие;
• Исполнение: УХЛ4 - соответствует климатическому исполнению для работы при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C;
• Тип: электротепловое - срабатывает за счёт деформации биметаллической пластины под действием тепла от проходящего тока;
• Максимальная коммутируемая мощность: определяется внешним контактом пускателя, само реле не коммутирует силовые цепи напрямую - только управляет ими через встроенный контакт;
• Степень защиты корпуса: не указана - предполагается установка внутри распределительного шкафа;
• Тип подключения: винтовые зажимы для проводов - требуют качественного затягивания для исключения нагрева на контактах.

Совместимость и монтаж

Реле электротепловое токовое РТТ-14П УХЛ4 10.0А рассчитано для установки в контакторы и пускатели серии ПМЛ, ПМА, ПМ12 и аналогичные модели с совпадающими габаритными размерами. Подключение осуществляется последовательно с двигателем - все три фазы проходят через внутренние нагревательные элементы реле.

Не требуется внешнее питание - работает автономно за счёт энергии протекающего тока. Монтаж выполняется на DIN-рейку или в специальные слоты пускателя. Перед установкой проверьте соответствие тока двигателя номинальному значению 10,0 А - при большей нагрузке выбирайте другое реле.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1–2018 (МЭК 60947-4-1) для аппаратов низковольтного управления. Соответствует нормам безопасности для электрооборудования в промышленных условиях. Отсутствуют данные о сертификации по UL/CE - применение вне России требует дополнительной проверки.

Преимущества

• Высокая надёжность механической конструкции - нет электроники, которая может выйти из строя от помех или скачков напряжения;
• Автономная работа - не нуждается во внешнем питании;
• Устойчивость к перепадам температуры благодаря исполнению УХЛ4;
• Простой и быстрый сброс после срабатывания - кнопка восстановления расположена на лицевой стороне;
• Цена ниже аналогов с электронным управлением.

Ограничения применения

• Не подходит для защиты устройств с частыми пусками - высокий пусковой ток может вызвать ложное срабатывание;
• Не обеспечивает защиту от короткого замыкания - обязательно использовать вместе с автоматическим выключателем или предохранителем;
• Чувствительно к окружающей температуре - если установлен рядом с источником тепла (например, трансформатором), возможна некорректная работа;
• Не регулируется - ток срабатывания жёстко задан 10,0 А, нельзя изменить порог чувствительности;
• Не рекомендовано использование в помещениях с запылённостью выше средней - попадание пыли в механизм может нарушить работу биметаллической пары.

Примеры использования

• Защита трехфазного асинхронного двигателя 4 кВт, потребляющего около 9–10 А при работе;
• Установка в шкаф управления воздушной завесой на складе в северном регионе;
• Применение в системе водоснабжения с насосом 7,5 кВт, где важно предотвратить перегрев при закупорке труб;
• Контроль нагрузки на конвейере в пищевой промышленности с периодической перегрузкой.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с током реле - лучше выбрать реле с чуть большим порогом, чем меньшим;
• Проверяйте плотность затяжки винтовых зажимов - плохой контакт вызывает нагрев и ложное срабатывание;
• Не устанавливайте реле рядом с нагревательными элементами или в местах с сильным потоком воздуха - это влияет на точность срабатывания;
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - особенно при частых перегрузках;
• При использовании в составе пускателя убедитесь, что типоразмер совпадает с моделью РТТ-14П - другие реле могут не войти в посадочные места.
