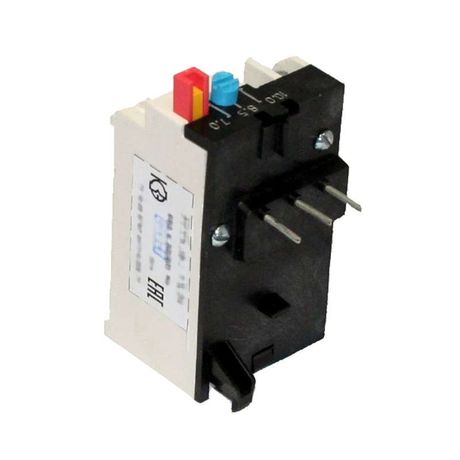

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.00А IP00 - РТТ5-10 2.0А 1,7 ..2,3А к ПМ12-010 КашинЗЭА 130110000В002.000000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.00А/2А IP00 от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами в промышленном оборудовании.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.00А/2А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Устройство работает в цепях переменного тока до 660 В (50–60 Гц) и постоянного тока до 440 В. Подходит для установки в пускателях, щитах управления и других комбинированных устройствах электропривода.

Технические характеристики

• Номинальный ток: 2 А - регулируемый порог срабатывания в пределах 1,7–2,3 А
• Число силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи управления
• Класс тепловой отдачи: 10 - время срабатывания при 6-кратном токе составляет около 10 секунд
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Род тока: переменный (AC) - основной режим; допускается применение на постоянном токе (DC) до 440 В
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки внутри корпуса
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C, умеренный и холодный климат, повышенная влажность
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или шкафа
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.00А/2А IP00 совместимо с пускателями серии ПМ12-010 и аналогичными модулями, где предусмотрен посадочный размер для встраиваемых тепловых реле. Монтируется на DIN-рейку через специальный крепёжный механизм, входящий в комплект. Для правильной работы необходимо соблюдать посадочные размеры и не затягивать винты сильнее рекомендованного момента - это исключит повреждение пластиковых деталей. После монтажа проверьте плотность соединений и отсутствие люфта в клеммах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098, что гарантирует соответствие нормам безопасности для электрооборудования в промышленных условиях. Отсутствие степени защиты IP00 означает, что реле нельзя использовать вне закрытого корпуса - открытая установка запрещена.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизирует ложные отключения
• Поддержка работы на постоянном токе - расширяет возможности применения
• Устойчивость к колебаниям температуры и влажности (климат УХЛ4) - надёжна в суровых условиях
• Простая механическая конструкция - мало подвержено отказам, легко диагностируется
• Совместимость с популярными пускателями - снижает стоимость замены и обслуживания

Ограничения применения

• Не применяется в открытом виде - IP00 не защищает от пыли, влаги, прикосновений
• Не предназначен для защиты однофазных нагрузок - только трёхфазные двигатели
• Не имеет функции самовозврата - после срабатывания требуется ручная перезагрузка
• Не подходит для частотных преобразователей - чувствителен к высоким гармоникам
• Требует выдержки времени на остывание перед повторным включением - не для частых пусков

Примеры использования

• Защита насосов, вентиляторов, конвейеров на пищевых и химических производствах
• Компонент в пускателях ПМ12-010 для станков с ЧПУ
• Автоматическая защита в системах подачи воздуха в промышленных печках
• Установка в распределительных щитах на объектах с высокой влажностью (цеха, склады)

Практические советы

• Выбирайте реле по реальному рабочему току двигателя - не превышайте 1,1–1,2 от номинала
• Проверяйте температуру окружающей среды: при работе рядом с нагревательными элементами возможны ложные срабатывания
• При использовании в цепях постоянного тока убедитесь, что напряжение не выше 440 В
• После срабатывания - дождитесь полного остывания биметаллической пластины (до 5–10 минут), прежде чем включать снова
• При замене используйте оригинальную модель РТТ5-10-1 УХЛ4 2.00А/2А IP00 - другие типы могут иметь другую временную характеристику
