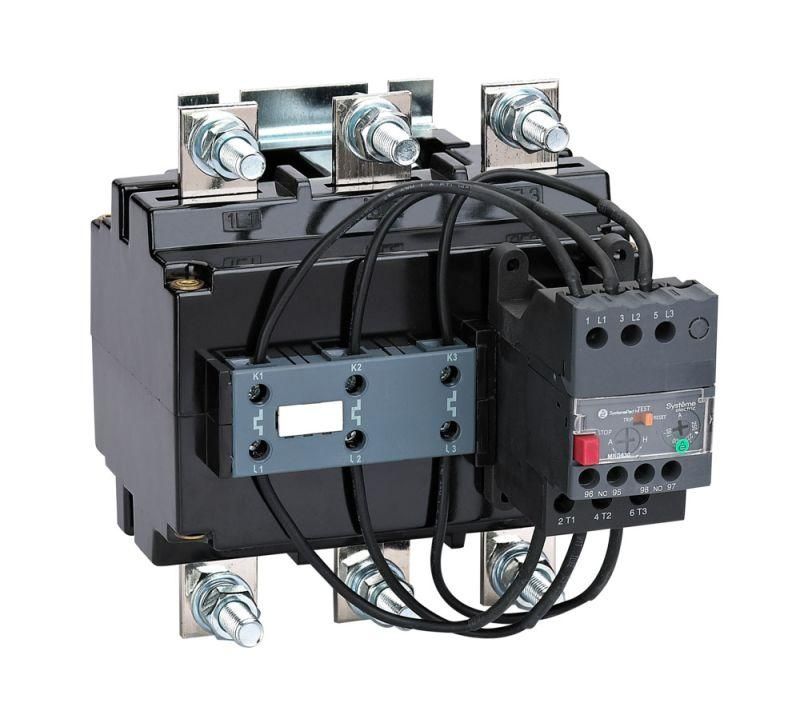

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F630 460-630A КЛАСС 10 | MRG630630F SE APC

Тепловое реле перегрузки MRG F630 460–630 A класс 10 SE - устройство для защиты трёхфазных электродвигателей от перегрузок, обрыва фазы и затяжного пуска. Применяется совместно с контакторами Series MC1G, устанавливается прямо на них. Артикул mrg630630f соответствует модели из серии SystemePact MRG от бренда Systeme Electric.

Назначение и область применения

Тепловое реле перегрузки MRG F630 460–630 A класс 10 SE защищает электродвигатели от повреждений, вызванных длительным превышением допустимой нагрузки. Также предотвращает аварию при обрыве одной из фаз, слишком долгом времени запуска двигателя или заклинивании ротора. Подходит для установки в системах управления насосами, компрессорами, конвейерами, вентиляционными установками и другим промышленным оборудованием с мощностью до 630 А.

Технические характеристики

• Номинальный ток: 630 А
• Диапазон регулирования: 460–630 А - позволяет точно настроить порог срабатывания под конкретную нагрузку двигателя
• Класс точности: 10 - время срабатывания при перегрузке находится в стандартизированном интервале, что обеспечивает надёжную координацию с другими элементами защиты
• Количество силовых полюсов: 3 - работает в трёхфазной сети
• Максимальное рабочее напряжение: 690 В - поддерживает высоковольтные системы промышленного типа
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления
• Тип подключения силовой цепи: винтовые зажимы - прочное и проверенное соединение, требующее периодической проверки момента затяжки
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактер, не занимает лишнего места в щите
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRG F630 460–630 A класс 10 SE проектировалось для прямой установки на контакторы серии MC1G. Совмещённая сборка снижает количество проводов между устройствами и минимизирует риск некорректного подключения. Для монтажа требуется выключить питание, плотно затянуть винты силового подключения (не переусердствуйте!) и проверить соответствие тока двигателя установленному диапазону 460–630 А. Устройство не требует внешних источников питания - работает исключительно за счёт тепла от протекающего тока.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - меньше ложных срабатываний и быстрое реагирование на опасные режимы
• Интеграция с контакторами MC1G - экономия места, упрощение сборки и обслуживания
• Устойчивость к колебаниям температуры окружающей среды - стабильная работа даже в условиях повышенной жары
• Простая механическая конструкция - мало подвижных частей, значит, выше надёжность и меньший риск отказа
• Чётко очерченный диапазон регулировки - не нуждается в дополнительных переходниках или адаптерах

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток 50/60 Гц
• Не защищает от коротких замыканий - обязательно использовать автоматические выключатели или предохранители сверху
• Запрещено применять при температуре ниже −25 C или выше +60 C - возможны изменения чувствительности
• Не рекомендовано использование в местах с сильной вибрацией без дополнительной фиксации
• Подходит только для двигателей с номиналом 460–630 А; для более слабых или более мощных машин потребуется другая модель

Примеры использования

• Защита крупногабаритного насоса в системе водоснабжения завода
• Обеспечение безопасности привода конвейера на пищевом производстве
• Стандартная защита вентилятора в HVAC-системе с мощным трехфазным двигателем
• Автоматическое отключение компрессора при заклинивании вентилятора

Практические советы

• Перед первым запуском всегда проверяйте, что токовый порог установлен в пределах 85–95 % от номинального тока двигателя
• Проверяйте момент затяжки винтов каждые 6 месяцев - ослабление может вызвать нагрев и выход устройства из строя
• При использовании в пыльных помещениях следите за состоянием корпуса - хотя IP-класс не указан, грязь внутри может влиять на работу термобиметаллических пластин
• Если двигатель часто запускается (более 5 раз в час), рассмотрите возможность установки дополнительного реле временного ограничения - обычное тепловое реле не рассчитано на такие условия
• При замене используйте оригинальные детали - совместимость гарантируется только с продукцией Systeme Electric
