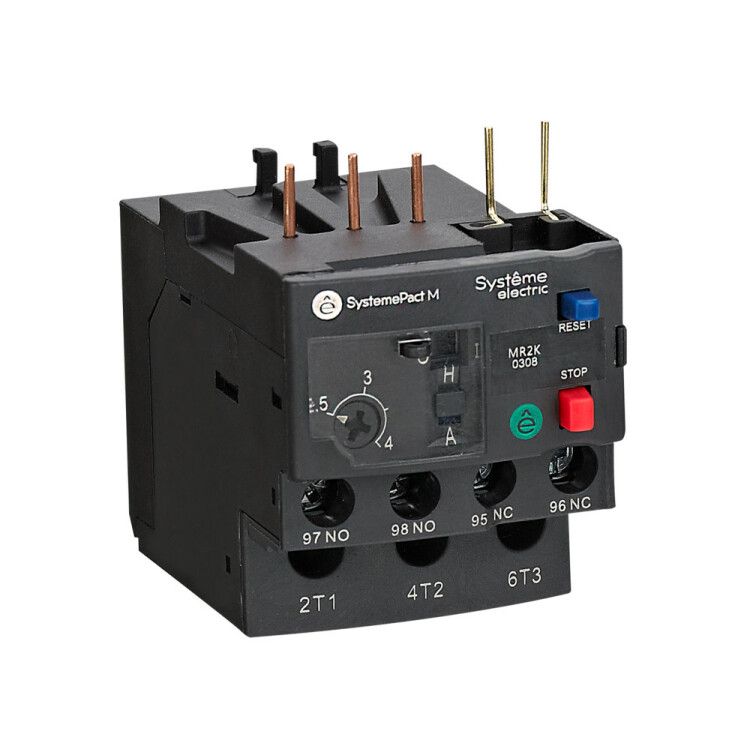

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 0,1-0,16A | MR2K0301 Systeme Electric APC

Реле перегрузки тепловое MR2K 0,1–0,16A от Systeme Electric - устройство для защиты электродвигателей от перегрузок и обрыва фаз. Монтируется непосредственно на контакторы серии MC1K, обеспечивает точную настройку тока срабатывания в пределах 0,1–0,16 А и совместимо с аксессуарами Schneider Electric. Артикул mr2k0301 соответствует модели из серии SystemePact MCP.

Назначение и область применения

Тепловое реле MR2K 0,1–0,16A защищает электродвигатели от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Применяется в системах управления двигателями малой мощности - насосах, вентиляторах, компрессорах, конвейерах и станках с ограниченным током потребления. Особенно эффективно в составе электромагнитных пускателей с контакторами MC1K, где образует готовую защитную группу.

Технические характеристики

• Диапазон регулируемого тока: 0,1–0,16 А - позволяет точно адаптировать порог срабатывания под маломощные двигатели;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Класс защиты: Class 10 - время срабатывания при 6-кратном токе не более 10 секунд, что соответствует требованиям IEC 60947-4-1;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации и блокировки;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор, не требует дополнительных кронштейнов;
• Гарантийный срок: 5 лет (60 месяцев) - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

MR2K 0,1–0,16A проектировалось для установки исключительно на контакторы серии MC1K. Установка выполняется путём плотного защёлкивания на направляющие штыри контактора - никаких болтов или крепёжных элементов не требуется. Подключение проводов осуществляется через винтовые зажимы на верхней части реле. Для работы с постоянным током катушка управления поддерживает как переменное (AC), так и постоянное (DC) питание. Реле совместимо с аксессуарами Schneider Electric, включая кнопочные модули и блоки расширения.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 для тепловых реле. Класс защиты 10 гарантирует селективность срабатывания - реле не реагирует на кратковременные импульсы тока, но надёжно отключает двигатель при опасной перегрузке. Конструкция выполнена из самозатухающих материалов, обеспечивающих безопасность даже при аварийном нагреве.

Преимущества

• Встроенная пара контактов НО/НЗ - позволяет передавать сигнал о срабатывании в систему управления без внешних реле;
• Исполнение 3P и 4P - поддерживает трёхфазные и четырёхпроводные системы;
• Широкая совместимость с аксессуарами Schneider Electric - можно легко интегрировать в существующие решения;
• Стандартный интервал регулировки 0,1–13 А для всей серии MR2K - упрощает запас деталей на складе;
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде.

Ограничения применения

Не предназначен для защиты двигателей с током выше 0,16 А - использование вне диапазона приведёт к некорректной работе или выходу из строя. Не работает в качестве основного коммутирующего устройства - только как защитное. Не рекомендуется применять в условиях частых пусков (более 6 раз в час) без охлаждения - возможен преждевременный износ биметаллической пластины. Отсутствует функция автоматического восстановления - после срабатывания необходимо вручную перевести рычаг в положение “Reset”.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с током 0,12 А;
• Комплектация пускателя для вентилятора печи с током 0,14 А;
• Обеспечение безопасности конвейерной ленты в пищевой промышленности;
• Интеграция в панель управления станком с ЧПУ, где важна точная настройка тока срабатывания.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,1–0,16 А - используйте клещи для измерения пускового и рабочего тока;
• При монтаже на контактор MC1K убедитесь, что реле полностью защёлкнулось - слышен характерный щелчок;
• После срабатывания дождитесь остывания биметаллической пластины (минимум 2–3 минуты) перед сбросом - иначе контакт может снова открыться;
• Для удобства обслуживания выбирайте модель с визуальным индикатором срабатывания - он есть во всех вариантах MR2K;
• Артикул mr2k0301 - единственный вариант в этом диапазоне тока для Systeme Electric, других аналогов в этой серии нет.
