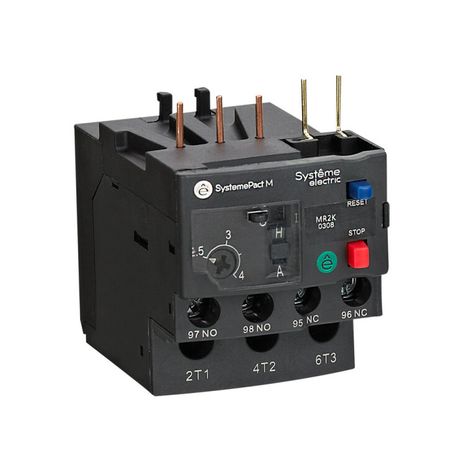

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 5,5-8A | MR2K0314 Systeme Electric APC

Реле перегрузки тепловое MR2K 5,5-8A от Systeme Electric - надёжное устройство для защиты электродвигателей от перегрузок и обрыва фаз. Устройство совмещается с контакторами серии MC1K и подходит для установки в составе электромагнитных пускателей. Артикул mr2k0314 соответствует диапазону тока 5,5–8 А и классу защиты 10.

Назначение и область применения

Тепловое реле MR2K 5,5-8A защищает электродвигатели от длительной перегрузки и обрыва одной из фаз. Применяется в системах управления двигателями на промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Может использоваться как часть электромагнитного пускателя при комбинации с контактором MC1K. Подходит для сетей переменного тока до 690 В.

Технические характеристики

• Регулируемый ток: 5,5–8 А - позволяет точно настраивать порог срабатывания под конкретную мощность двигателя;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в высоковольтных промышленных сетях;
• Класс защиты: 10 - время срабатывания при 7,2-кратной перегрузке составляет 10–20 секунд, что соответствует требованиям IEC 60947-4-1;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации и отключения цепи управления;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение, подходящее для многократных демонтажей;
• Способ монтажа: непосредственное крепление - устанавливается прямо под контактором, экономит место в щите;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе, подтверждает долговечность конструкции.

Совместимость и монтаж

MR2K 5,5-8A проектировалось для совместной работы с контактными аппаратами серии MC1K. Монтаж осуществляется без дополнительных кронштейнов - реле фиксируется непосредственно на корпусе контактора. Для подключения используется винтовой зажим, требующий момент затяжки 0,5–0,7 Нм. Не рекомендуется использовать с автоматическими выключателями или другими типами пускателей без проверки механической совместимости. Артикул mr2k0314 поддерживает только трёхфазные (3P) и четырёхпроводные (4P) системы.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Класс защиты IP20 предполагает использование внутри закрытых распределительных шкафов. Отсутствие внешней защиты от брызг и пыли делает невозможным применение в условиях повышенной запылённости или влажности без дополнительного кожуха.

Преимущества

• Встроенные дополнительные контакты НО/НЗ - позволяют передавать сигнал о срабатывании без внешних модулей;
• Поддержка реверсивных контакторов - совместимо с двухступенчатыми схемами управления двигателем;
• Совместимость с аксессуарами Schneider Electric - можно использовать термореле в системах, где уже установлены элементы SE, благодаря унифицированному креплению и габаритам;
• Исполнение 3P/4P - универсальность для большинства промышленных схем.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется трёхфазная нагрузка;
• Не работает при частоте ниже 45 Гц или выше 65 Гц - ограниченный диапазон частоты сети;
• Не имеет функции самовозврата - после срабатывания необходимо вручную сбросить реле кнопкой;
• Не рассчитан на экстремальные температуры - рабочий диапазон от –25C до +60C, не подходит для холодильных камер или печей;
• Требуется точная настройка тока - неверная установка может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Промышленный конвейер с асинхронным двигателем 4 кВт - реле MR2K 5,5-8A настраивается на 7,2 А, защищает от заклинивания ленты;
• Воздушный компрессор 5,5 кВт - сочетание с контактором MC1K образует готовый пускатель с аварийной сигнализацией через НО-контакт;
• Циркулярная пилы в деревообработке - реле отключает питание при перегреве двигателя во время длительной резки.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 5,5–8 А. Если ток ближе к границе, выбирайте реле с более широким диапазоном;
• При монтаже используйте отвертку с ограничителем момента - переутяжка винтов повреждает зажимы;
• После срабатывания дождитесь остывания биметаллической пластины (5–15 минут) перед сбросом - преждевременный сброс может вызвать повторное срабатывание;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление снижает надёжность сигнальной цепи;
• Артикул mr2k0314 - единственный вариант в этой модели с таким токовым диапазоном, другие версии MR2K имеют другие значения.
