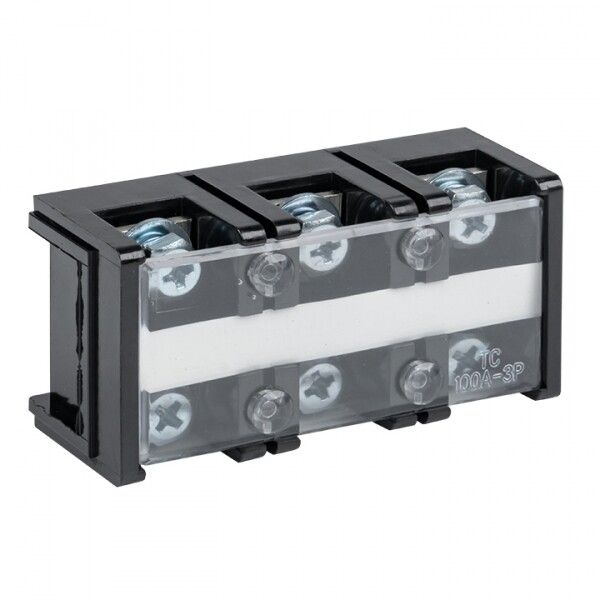

Терминал клеммный TC-1003 до 35 мм2 100A 3 клеммных пар EKF PROxima |

Терминал клеммный до 35 мм2 100 A 3 клеммных пары ТС-1003 от EKF PROxima - надёжное решение для соединения и ответвления проводников в распределительных щитах и стационарных электроустановках. Подходит для работы с медными и алюминиевыми жилами, обеспечивает устойчивый контакт при высоких нагрузках.

Назначение и область применения

Терминал ТС-1003 предназначен для создания прочных и долговечных электрических соединений в сетях переменного тока до 660 В и частотой 50 Гц. Применяется в качестве компонента в силовых и распределительных щитах, пультах управления, оборудовании автоматизации. Особенно эффективен там, где требуется надёжная фиксация нескольких проводников - например, при организации группового заземления, подключении трёхфазной нагрузки или ответвлении линий.

Технические характеристики

• Номинальный ток: 100 А
• Максимальное сечение провода: 35 мм2 (для меди и алюминия)
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Количество клемм на полюс: 2 (вход/выход)
• Тип соединения: винтовое - позволяет плотно затянуть провод без повреждения жилы
• Температурный диапазон: от –30 C до +100 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, не распространяет пламя
• Размеры: 23×17×38 мм - компактная форма для плотной укладки в шкафах
• Цвет: чёрный - совместим с большинством стандартных корпусов и панелями
• Положение подключения: боковое - удобно для прокладки проводов вдоль направляющих и DIN-рейки

Совместимость и монтаж

Терминал ТС-1003 монтируется непосредственно - без необходимости в дополнительных креплениях или адаптерах. Устанавливается на DIN-рейку шириной 35 мм, как и другие устройства серии PROxima. Каждая из трёх клеммных пар имеет два входа: один для основного провода, второй - для ответвления. Это позволяет организовать последовательную цепочку без перемычек. Для монтажа используйте отвертку с плоским лезвием; момент затяжки не требует специального инструмента - достаточно добиться плотного контакта без перегрузки винта.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 по UL94 - соответствует требованиям безопасности для стационарных установок. Конструкция защищает от случайного прикосновения к токоведущим частям. Номинальное напряжение 660 В и рабочий ток 100 А обеспечивают соответствие нормам для промышленного оборудования. Серия PROxima прошла испытания на соответствие ГОСТ Р МЭК 60947-7-1.

Преимущества

• Удобство коммутации: три полюса в одном модуле экономят место в щите
• Поддержка двух типов проводников: медь и алюминий - снижают необходимость в переходных элементах
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Стабильность контакта при температурных колебаниях благодаря качественному термопласту
• Простота обслуживания: можно проверить и заменить провод без демонтажа всего блока

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники для гибких жил
• Не рассчитан на постоянное погружение в жидкости или работу во взрывоопасных зонах
• Не следует применять в цепях с импульсными токами выше 100 А - возможен перегрев
• Максимальное сечение 35 мм2 исключает использование крупногабаритных кабелей (например, 50 мм2 и более)

Примеры использования

• Объединение трёх фаз ввода в распределительном щите перед автоматическими выключателями
• Ответвление питания на несколько двигателей одного типа через одну клемму
• Формирование общей шины заземления в системе TN-S
• Подключение датчиков и исполнительных механизмов в панели управления станком

Практические советы

• Перед монтажом зачистите проводник на 8–10 мм - недостаточная длина вызывает плохой контакт
• Для алюминиевых проводов используйте смазку ALU-PLUS или аналогичную - предотвращает окисление
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможно ослабление при тепловом цикле
• При использовании в плотных сборках учитывайте габариты 23×17×38 мм - оставьте минимум 5 мм между соседними терминалами для доступа отвёртки
• ТС-1003 совместим с другими изделиями серии PROxima - легко заменяется и дополняется в существующих проектах
