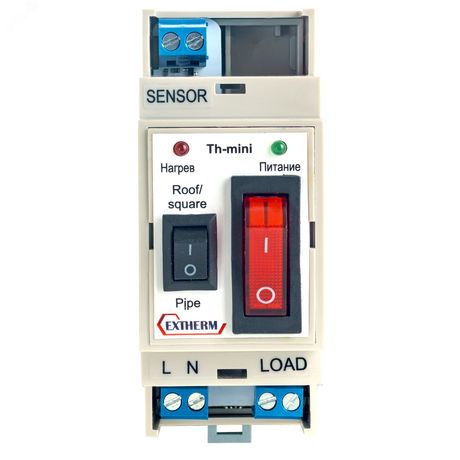

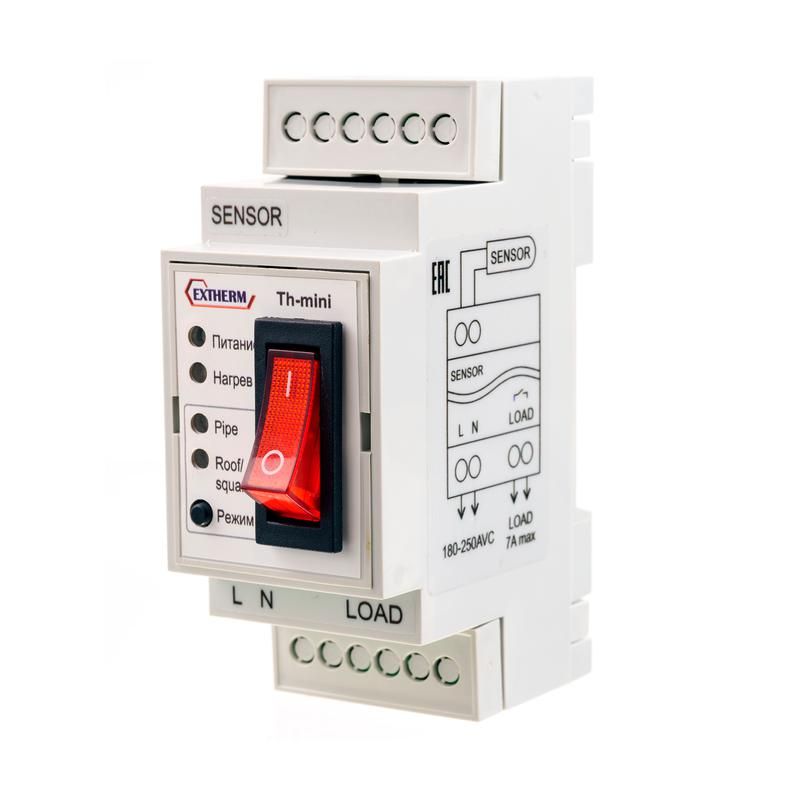

Термостат EXTHERM TH-MINI - устройство для автоматического управления системами электрообогрева на крышах, площадках и трубах. Комплектуется датчиком температуры и работает с фиксированными настройками, не требуя ручной калибровки. Подходит для установки на DIN-рейку.

Назначение и область применения

Термостат EXTHERM TH-MINI предназначен для контроля температуры в системах антиобледенения. Он включает и выключает нагревательные элементы при достижении заданного порога - чтобы предотвращать образование льда на кровлях, балконах, лестницах, трубопроводах и резервуарах. Устройство работает автономно: после установки никаких настроек не требуется.

Технические характеристики

• Напряжение питания: 230 В (переменный ток)
• Номинальный ток: 7 А - позволяет управлять нагрузкой до 1600 Вт при 230 В
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты корпуса: IP20 - защищён от прикосновений и ограниченного попадания пыли, не предназначена для уличной установки
• Индикация: светодиоды показывают состояние питания, работу нагрева и обрыв датчика
• Выход: сухой контакт (NO - нормально разомкнутый), коммутирующий цепь нагрева
• Цвет: серый

Совместимость и монтаж

Термостат EXTHERM TH-MINI устанавливается на стандартную DIN-рейку внутри распределительного щита. К датчику температуры подключаются два провода - он должен располагаться там, где измеряется реальная температура поверхности (например, на крыше или трубе), но вне зоны прямого воздействия нагревателя. Максимальная мощность подключаемой нагрузки - 1600 Вт (при 230 В). Не поддерживает внешнюю регулировку температурного порога - настройки заведены производителем и не изменяемы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных терморегуляторов. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями и пылью, но не рассчитано на влагу - поэтому монтируется только во внутренних помещениях или герметичных шкафах. Работает в диапазоне температур окружающей среды +5…+40 C.

Преимущества

• Не требует настройки - готов к работе сразу после подключения
• Сухой контакт (NO) - совместим с любыми типами нагрузок: ТЭНами, кабелями, матами
• Индикация трёх состояний: питание, нагрев, обрыв датчика - позволяет оперативно диагностировать отказы
• Компактный размер и DIN-монтаж - легко интегрируется в существующие электрощиты
• В комплекте датчик температуры - не нужно докупать отдельно

Ограничения применения

• Нельзя использовать в условиях повышенной влажности или на улице - степень защиты IP20 не защищает от воды
• Температурный порог фиксирован - нельзя выбрать другую точку включения/выключения
• Подходит только для однофазных сетей 230 В - не работает от 12/24/48 В постоянного тока
• Максимальная нагрузка 7 А - не подходит для систем мощностью выше 1600 Вт
• Датчик не заменяем - при выходе из строя потребуется замена всего устройства

Примеры использования

• Обогрев желобов и водосточных труб зимой - предотвращает запирание льдом
• Антиобледенение плоских крыш и эркеров - снижает риск образования сосулек
• Подогрев участков трубопроводов с жидкостью, чувствительной к замерзанию
• Разогрев площадок у входов в здания - исключает опасность скольжения

Практические советы

• Убедитесь, что датчик установлен на холодной поверхности - например, прямо на металле крыши или трубы, а не рядом с нагревателем
• Проверьте сечение проводов: для нагрузки 7 А используйте медные жилы минимум 1,5 мм2
• Не подключайте к этому термостату оборудование с высоким пусковым током - например, стартеры двигателей
• Если система обогрева работает постоянно, проверяйте температуру датчика - возможно, он перегревается
• При возникновении индикации “обрыв датчика” - осмотрите соединения и целостность проводов между термостатом и датчиком
