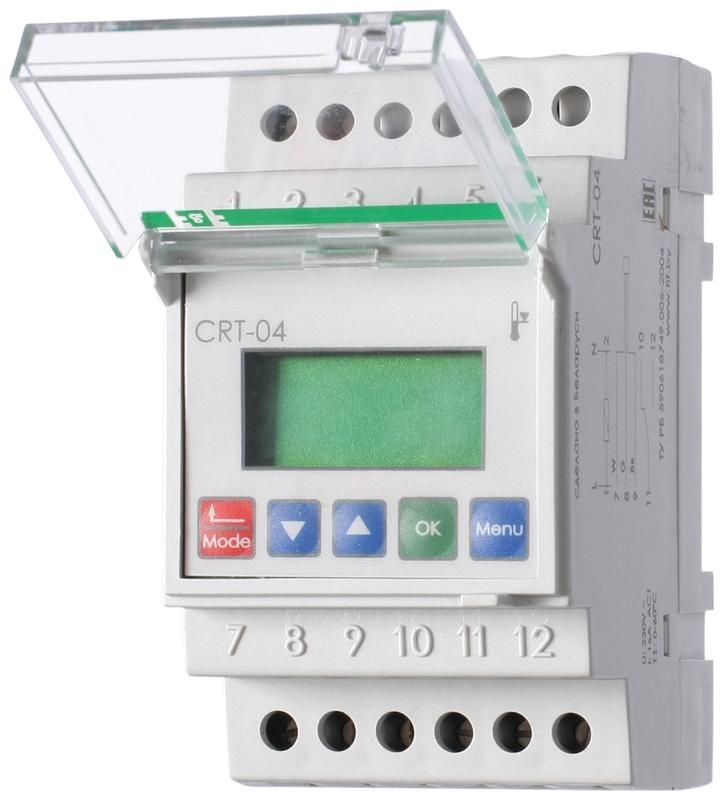

Регулятор температуры CRT-04 (от 0 до +60 град.C; микропроцессорный; многофункц.; ЖКИ индикация; с выносным датчиком в комплекте; монтаж на DIN-рейке 35мм 230В AC 16А 1P IP20) F&F EA07.001.009 Евроавтоматика

Регулятор температуры CRT-04 от Евроавтоматика - это микропроцессорное устройство для точного управления нагревательными и охлаждающими системами. Устройство работает с выносным датчиком, имеет встроенный таймер с недельной программой и монтируется на DIN-рейку. Подходит для автоматизации теплых полов, вентиляционных систем, бассейнов и других объектов с требованием к временному и температурному контролю.

Назначение и область применения

Регулятор температуры CRT-04 предназначен для автоматического включения и отключения нагрузки (например, котлов, насосов, обогревателей, кондиционеров) на основе заданной температуры и расписания. Он позволяет управлять оборудованием по дням недели, в определённые часы или по циклическим сценариям. Применяется в жилых домах, офисах, теплицах, промышленных помещениях и на малых производствах, где важна энергоэффективность и точность поддержания температурного режима.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), 50 Гц
• Коммутируемый ток: 16 А (1P, НО/НЗ контакт)
• Диапазон измерения температуры: от 0 до +60 C
• Диапазон настройки температуры: от 0 до +60 C
• Гистерезис: от 0 до 10 C (можно настраивать)
• Тип датчика: DS18S20 (выносной, в комплекте)
• Индикация: LCD-дисплей с подсветкой
• Количество каналов: один
• Количество программ: до 50
• Количество температурных уровней: восемь (можно использовать в программах)
• Способ монтажа: на DIN-рейку 35 мм (ширина 3 модуля)
• Степень защиты: IP20
• Диапазон рабочих температур устройства: от -25 до +50 C
• Климатическое исполнение: УХЛ4
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры CRT-04 совместим со всеми типами нагрузок до 16 А, работающих от сети 230 В AC - включая резистивные (обогреватели), индуктивные (электромагнитные клапаны, насосы) и емкостные устройства. Для подключения используется стандартная клеммная колодка. Выносной датчик DS18S20 подключается через двухпроводную линию (до 100 метров). Монтаж осуществляется на DIN-рейку 35 мм - устройство защёлкивается одним движением. Кабели подводятся сверху или снизу. Обязательно соблюдать полярность при подключении датчика: красный провод - питание, чёрный - земля, желтый - сигнал.

Безопасность и стандарты

Регулятор температуры CRT-04 соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от воды или пыли - поэтому устройство устанавливается внутри щитов или закрытых корпусов. Работа при температурах ниже -25 C или выше +50 C запрещена - это может повредить электронику. Компоненты рассчитаны на длительную работу в условиях повышенной влажности (климат УХЛ4), но не во влажных средах без герметичной защиты.

Преимущества

• Поддержка недельной программы - можно задать разные температуры на будние и выходные дни
• Настройка гистерезиса снижает количество включений/выключений, продлевая срок службы реле и оборудования
• Автоматическая сигнализация обрывов датчика - дисплей показывает ошибку, предотвращая аварийные ситуации
• Коррекция показаний датчика - позволяет устранить систематическую погрешность
• Задержка срабатывания после достижения порога - исключает ложные срабатывания при кратковременных скачках температуры
• Встроенный таймер и 50 программ - заменяет внешний таймер и несколько терморегуляторов

Ограничения применения

• Не предназначено для управления мощностью более 16 А - для больших нагрузок требуется применение магнитного пускателя
• Не работает при температурах ниже -25 C или выше +50 C - не устанавливать на улице или в неотапливаемых шкафах зимой
• Защита IP20 не допускает использование в сырых, пыльных или агрессивных средах - нужна дополнительная защита корпуса
• Датчик DS18S20 несовместим с другими типами термодатчиков - нельзя менять на PT100 или термопары
• Не поддерживает сетевые протоколы (Modbus, KNX) - управление только локальное через кнопки на лицевой панели

Примеры использования

• Теплый пол в квартире: включение ночью при 18 C, днем - 22 C, по будним дням
• Обогрев теплицы: активация при температуре ниже 15 C, отключение при достижении 25 C, с учетом графика освещения
• Охлаждение серверной: включение вентиляторов при 28 C, отключение при 24 C, с задержкой 3 минуты
• Подогрев воды в бассейне: работа только по выходным с 10:00 до 22:00, температура 28 C
• Система вентиляции с рекуперацией: включение при температуре воздуха ниже 5 C

Практические советы

• При первом запуске проверьте правильность подключения датчика - неверная полярность вызовет ошибку E1
• Если температура на дисплее отличается от реальной - используйте функцию коррекции +-5 C
• Для долгой работы реле не устанавливайте минимальный гистерезис менее 1–2 C - это увеличивает число коммутаций
• При использовании нескольких устройств на одной рейке - оставляйте между ними минимум 10 мм свободного места для теплоотвода
• Не забудьте сохранить программу после настройки - она не сохранится при отключении питания без нажатия “Save”
• При необходимости замены датчика - используйте только оригинальный RT4 или аналог DS18S20 с таким же временем ответа
