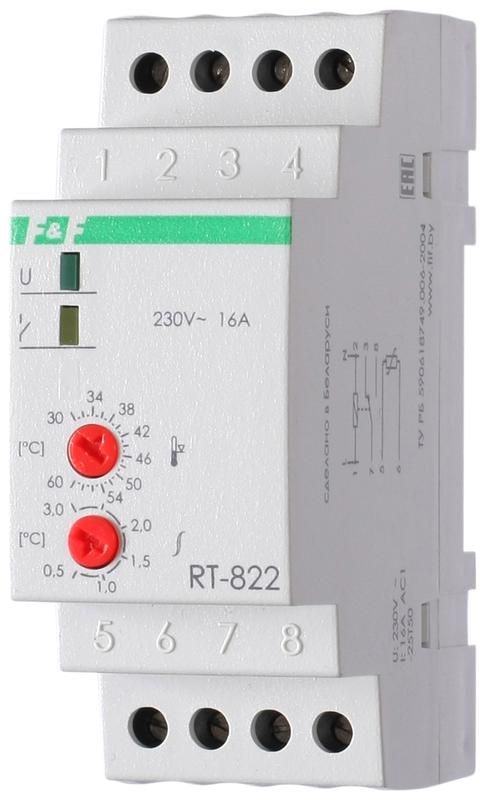

Регулятор температуры RT-822 (от +30 до +60 град.C; выносной датчик; монтаж на DIN-рейке 35мм 50-260В 16А 1P IP20) F&F EA07.001.005 Евроавтоматика

Регулятор температуры RT-822 от Евроавтоматика - это компактное реле контроля температуры с выносным датчиком, предназначенное для автоматического управления нагревательными или охлаждающими устройствами в системах с точечным терморегулированием. Устройство устанавливается на DIN-рейку 35 мм, работает от переменного или постоянного тока 50–264 В и рассчитано на коммутацию нагрузки до 16 А. Артикул ea07.001.005 соответствует модели с диапазоном регулирования от +30 до +60 C.

Назначение и область применения

Регулятор температуры RT-822 используется для поддержания заданного температурного уровня в закрытых помещениях или герметичных камерах. Он включает или отключает оборудование - например, тепловые маты, нагреватели воздуха, холодильные установки - на основе сигнала с выносного датчика KTY10-6. Подходит для систем, где требуется точное управление температурой без необходимости сложной автоматизации.

• Поддержание температуры в теплицах, сушильных шкафах, биологических инкубаторах
• Контроль температуры масла в гидравлических системах
• Автоматизация обогрева трубопроводов против замерзания
• Управление охлаждением в малогабаритных электрошкафах

Технические характеристики

• Диапазон измерения: от +30 до +60 C - ограниченный интервал, подходящий только для средних температур, не для высокотемпературных процессов
• Гистерезис: 0,5–3 C - минимальная разница между включением и выключением, предотвращает частые переключения
• Коммутируемый ток: 16 А - позволяет управлять мощными нагрузками, например, ТЭНами до ~3.5 кВт при 220 В
• Напряжение питания: 50–264 В AC/DC - совместим с сетями 220 В и широким диапазоном колебаний, включая импульсные источники
• Тип датчика: KTY10-6 - аналоговый термистор, требует правильного подключения по полярности
• Выходной контакт: 1NO/1NC - переключающий контакт, можно использовать как для включения нагрева, так и для запуска охлаждения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов >12 мм, но не от воды и пыли
• Монтаж: 2 модуля DIN-рейки 35 мм - занимает мало места в распределительном щите
• Рабочая температура устройства: от –25 до +50 C - допустимо использование в неотапливаемых помещениях зимой
• Частота: 50 Гц - оптимизирован для европейских и постсоветских сетей
• Индикация: светодиод - показывает состояние реле (вкл./выкл.)
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью повышенной влажности

Совместимость и монтаж

Регулятор температуры RT-822 устанавливается на стандартную DIN-рейку 35 мм. Клеммы для подключения питания, нагрузки и датчика расположены на передней панели. Выносной датчик KTY10-6 подключается через двухпроводную цепь - важно соблюдать полярность, указанную на корпусе. Клеммы датчика полностью изолированы от силовой части, что исключает помехи и пробои.

• Не используйте удлинители для датчика - максимальная рекомендованная длина провода - 10 метров
• Питание подключается к клеммам L/N, нагрузка - к NO/NC
• Настройка температуры осуществляется поворотным потенциометром на лицевой панели
• Для проверки работоспособности можно временно замкнуть контакты датчика - при этом реле должно сработать

Безопасность и стандарты

Регулятор температуры RT-822 сертифицирован по ТУ BY 590618749.027-2017. Соответствует требованиям безопасности для оборудования класса II - двойная изоляция обеспечивает защиту даже при отсутствии заземления. Напряжение питания выше 50 В требует соблюдения норм электробезопасности при работе под напряжением.

Преимущества

• Широкий диапазон входного напряжения (50–264 В AC/DC) - надёжная работа при просадках и скачках в сети
• Выносной датчик позволяет измерять температуру там, где невозможно установить сам прибор
• Переключающий контакт (NO/NC) даёт гибкость в реализации сценариев - как нагрев, так и охлаждение
• Минимальный гистерезис (до 0,5 C) - точное поддержание температуры без “дребезга” контактов
• Простая настройка без программирования - подходит для операторов без специальной подготовки

Ограничения применения

• Нельзя применять в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не предусматривает защиту от внешней среды
• Диапазон регулирования ограничен (+30…+60 C); не подходит для низкотемпературных задач (например, холодильные камеры ниже 0 C)
• Не имеет цифрового интерфейса - нельзя удалённо считывать данные или интегрировать в SCADA-системы
• Только один канал - нельзя одновременно контролировать несколько зон
• Датчик KTY10-6 не является универсальным - замена другими типами (NTC, PT100) невозможна

Примеры использования

• В медицинском оборудовании: поддержание температуры образцов в термостатах при +37 C
• В пищевой промышленности: контроль температуры в печи для сушки продуктов
• В автономных системах: обогрев насосной станции при минусовых температурах
• В лабораториях: стабилизация температуры в ящиках для хранения реактивов

Практические советы

• При установке в щиток оставьте свободное пространство вокруг прибора - он немного греется при длительной работе
• Проверяйте плотность затяжки клемм - особенно при больших токах (16 А), плохой контакт вызывает перегрев
• Если датчик расположен далеко, используйте экранированный кабель и заземлите экран на одном конце
• При первом запуске установите гистерезис на максимум (3 C), чтобы избежать ложных срабатываний, затем уменьшайте до нужного значения
• Не подключайте к этому регулятору двигатели или индуктивные нагрузки - они вызывают броски тока, которые могут вывести реле из строя
