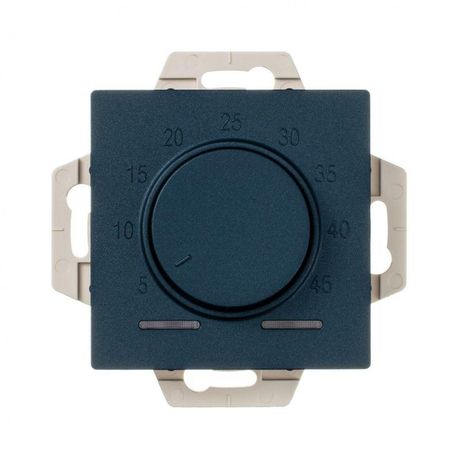

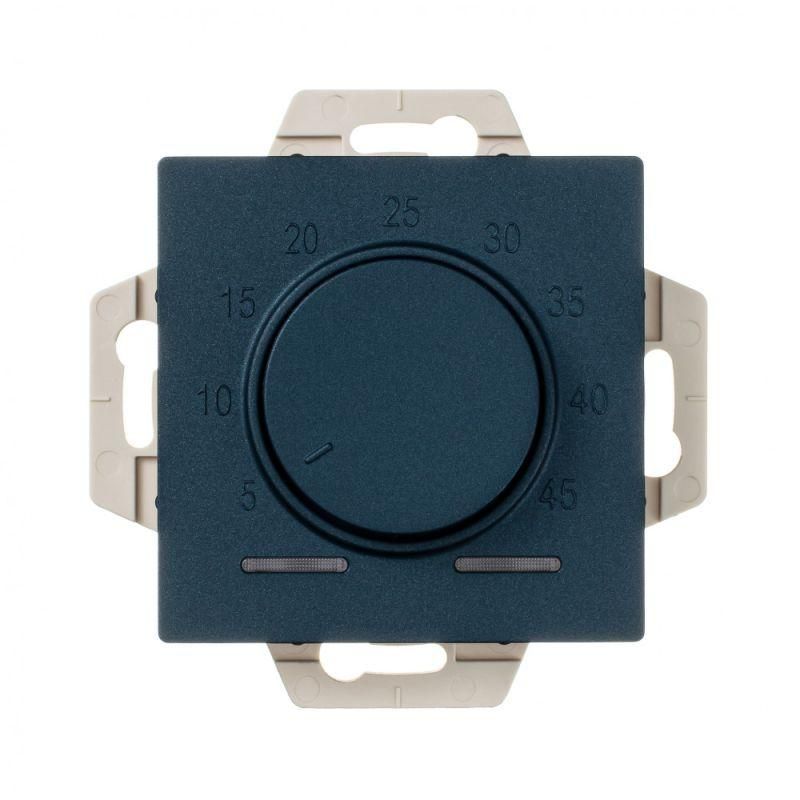

Механизм термостата ATLASDESIGN электрон. теплого пола с датчиком 10А изумруд SchE ATN000835 APC

Механизм термостата электронного теплого пола с датчиком, 10 ампер, цвет изумруд от Systeme Electric (серия AtlasDesign, артикул atn000835) предназначен для точного управления температурой напольного обогрева. Устройство совмещает надёжную работу с эргономичным дизайном и подходит для скрытой установки в стену.

Назначение и область применения

Механизм термостата электронного теплого пола с датчиком, 10 ампер, цвет изумруд управляет нагревательными элементами систем тёплого пола. Он обеспечивает включение и выключение обогрева на основе показаний внешнего датчика температуры пола. Подходит для жилых комнат, ванных, кухонь и других помещений с электрическими системами обогрева. Применяется в новых и реконструируемых зданиях с подготовленными штробами для скрытой проводки.

Технические характеристики

• Номинальное напряжение: 230 В, 50 Гц
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт
• Диапазон регулировки температуры: от +5 C до +45 C
• Диапазон измерения температуры: от +5 C до +45 C
• Тип датчика: резистивный (NTC), в комплекте с кабелем 2,5 м
• Тип управления: поворотный механизм - простая механическая настройка без экрана
• Регулировочная характеристика: PI (пропорционально-интегральная) - снижает перепады температуры
• Дифференциальное значение: 1 К - минимальная разница между включением и выключением
• Количество тепловых выходов: один - управляет одной цепью обогрева
• Класс температурного контроля: I - высокая точность измерения
• Материал корпуса: АБС-пластик - прочный, устойчивый к деформациям
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для влажных зон
• Потребление в режиме ожидания: 0 Вт - энергоэффективен
• Цвет: зелёный (изумрудный) - соответствует декору серии AtlasDesign

Совместимость и монтаж

Механизм термостата электронного теплого пола с датчиком, 10 ампер, цвет изумруд совместим со всеми стандартными розеточными рамками серии AtlasDesign. Монтаж выполняется методом скрытой установки в подрозетник глубиной не менее 40 мм. Для подключения используется трёх- или четырёхпроводная схема: фаза, нуль, заземление и сигнал от датчика. Датчик температуры пола подключается отдельно - его кабель выводится к месту укладки нагревательного элемента. Крепление осуществляется винтами - устройство фиксируется в рамке без дополнительных адаптеров. Не требует программирования - работает в режиме On/Off.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых термостатов. Электронная защита от перенапряжения предотвращает повреждение при скачках сети. IP20 не допускает использование в помещениях с повышенной влажностью (например, душевые, бассейны). Не применяется в условиях прямого попадания воды или паров. Работает исключительно в сухих внутренних помещениях.

Преимущества

• Точное управление температурой благодаря PI-регулированию и дифференциалу 1 К - минимизирует колебания
• Внешний датчик измеряет именно температуру пола, а не воздуха - результат более реальный
• Энергонейтральный режим ожидания - не потребляет энергию, когда не активен
• Интеграция в серию AtlasDesign - единый стиль с другими выключателями и розетками
• Простота замены - можно заменить старый термостат без переделки проводки

Ограничения применения

• Не подходит для систем охлаждения - нет выходов для кондиционеров или холодильных контуров
• IP20 запрещает установку в ванных комнатах, банях, саунах - риск поражения током при попадании влаги
• Не имеет Wi-Fi, Bluetooth или программируемого расписания - только ручная настройка
• Максимальная мощность 2,3 кВт - не поддерживает большие системы обогрева (>10 м² при 200 Вт/м²)
• Только одно устройство на одну цепь - нельзя управлять несколькими зонами одним термостатом

Примеры использования

• Управление электрическим кабелем тёплого пола в спальне площадью 8–12 м²
• Контроль температуры в детской комнате с плиткой на полу
• Подключение к матовым системам обогрева в вестибюле квартиры
• Замена устаревшего аналогового термостата в доме с современной отделкой

Практические советы

• Перед монтажом проверьте соответствие мощности нагревательного элемента - не превышайте 10 А (2,3 кВт)
• Датчик температуры пола устанавливайте между двумя витками нагревательного кабеля, в месте, где он не будет перекрываться мебелью
• При использовании в новостройке - проложите кабель датчика в гофре, чтобы потом можно было заменить без вскрытия пола
• Не используйте этот термостат рядом с источниками тепла (печи, радиаторы) - показания будут искажены
• При замене старого устройства - сверьте маркировку проводов: L (фаза), N (нуль), PE (заземление), S (датчик)
• После установки протестируйте работу: медленно поворачивайте ручку - слышно щелчок включения/выключения
