термоусаживаемая перчатка не поддерживающая горение на напряжение до 1 кВ 4ТПИнг-185/400 - 82239 КВТ

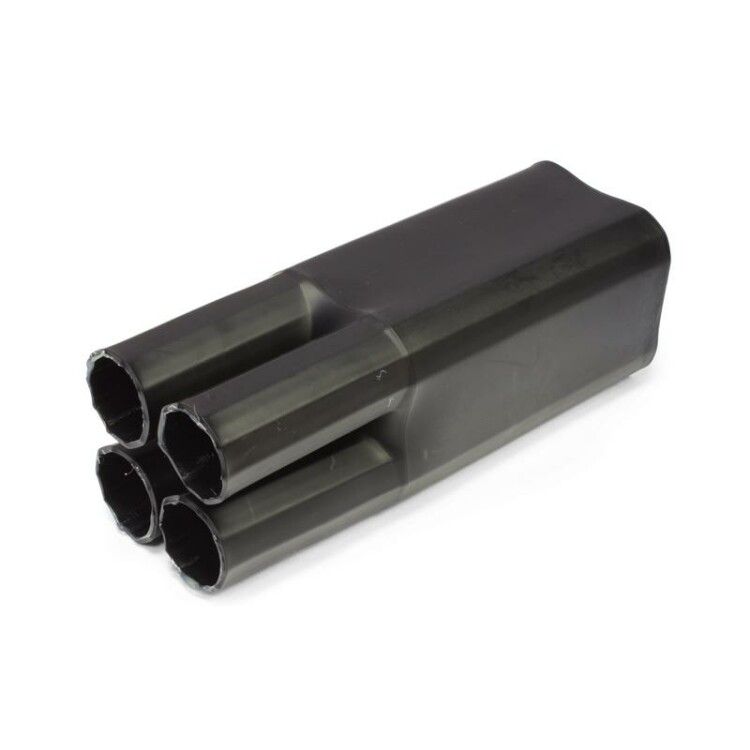

Перчатка термоусаживаемая изолирующая 4ТПИнг-185/400 КВТ от бренда КВТ предназначена для надёжной изоляции и герметизации корня разделки многожильных кабелей с напряжением до 1 кВ. Применяется в кабельных соединениях, особенно там, где важна защита от влаги и механических повреждений.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 4ТПИнг-185/400 КВТ используется для защиты места перехода между жилами кабеля и внешней изоляцией — так называемого «корня разделки». Подходит для кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Часто применяется внутри кабельных муфт с индексом «нг» (не поддерживают горение). Область применения: подземные и наружные кабельные сети, распределительные пункты, трансформаторные подстанции, промышленные объекты с высокими требованиями к защите от влаги.

Технические характеристики

• Номинальное напряжение: 1 кВ (работает в диапазоне 1–10 кВ согласно описанию производителя)
• Номинальное поперечное сечение кабеля: 185–400 мм²
• Тип: термоусаживаемая
• Материал: полиолефин, самозагасающий (не поддерживает горение)
• Цвет: чёрный
• Рабочая температура: от –50 °C до +110 °C
• Длина после усадки: 180 мм
• Внутренний диаметр пальцев до усадки: 40 мм, после — 15,5 мм
• Диаметр тела перчатки и колпачка до усадки: 86 мм, после — 36,5 мм
• Установка: требует нагрева тепловой пушкой
• Исполнение: для четырёхжильных кабелей

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 4ТПИнг-185/400 КВТ совместима с кабелями, имеющими поперечное сечение 185–400 мм² и подходящий внешний диаметр перед разделкой. Перед установкой необходимо подготовить место: удалить изоляцию, выровнять поверхность, очистить от грязи и влаги. После этого перчатка одевается на корень разделки и равномерно прогревается феном до полного сжатия. Наличие термоплавкого клея обеспечивает автоматическую герметизацию — он заполняет микрозазоры и образует прочную связь с любой поверхностью. Для правильной усадки требуется минимум 10–15 минут работы фена при температуре около 120–150 °C. Не допускается применение открытого пламени.

Безопасность и стандарты

Материал перчатки соответствует требованиям к материалам, не распространяющим горение. Герметизация предотвращает проникновение влаги, что снижает риск пробоя изоляции и аварий. Соответствует рекомендациям по использованию в системах с индексом «нг». Эксплуатационная безопасность гарантирована в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета благодаря стабилизированному полиолефину.

Преимущества

• Автоматическая герметизация за счёт термоплавкого клея — не нужна дополнительная проклейка
• Высокая эластичность клея даже при –50 °C — не трескается зимой
• Стойкость к УФ-излучению — долговечна на открытом воздухе
• Не поддерживает горение — безопасна в помещениях с высокими требованиями к пожаробезопасности
• Чёткая форма после усадки — исключает провисание и деформацию
• Подходит для всех типов кабельной изоляции — универсальное решение

Ограничения применения

• Не предназначен для кабелей с сечением менее 185 мм² — будет слишком большая свободная зона, возможна плохая усадка
• Не использовать на кабелях с металлической бронёй без предварительной подготовки поверхности — клей плохо сцепляется с гладким металлом
• Запрещено применять при температуре ниже –50 °C во время монтажа — материал становится хрупким
• Не заменяет основную изоляционную муфту — работает только как элемент завершения разделки
• Требуется точный контроль температуры при усадке — перегрев вызывает оплавление, недостаточный нагрев — неполная усадка

Примеры использования

• Герметизация корня разделки в кабеле ААБл-3×185+1×95 на подземном участке ЛЭП
• Защита соединения в кабельной муфте типа КВТ-НГ для питания насосной станции
• Изолирование ответвлений в распределительном щите с кабелем 4×240
• Заключительный этап сборки кабельной головки на трансформаторе 6(10)/0,4 кВ

Практические советы

• Выбирайте перчатку строго по сечению кабеля — 185–400 мм². Для меньших сечений используйте другие модели.
• Перед монтажом проверьте, чтобы диаметр кабеля в месте установки был меньше 40 мм — иначе перчатка не наденется.
• Нагревайте равномерно, начиная с центра и двигаясь к краям — так избежите образования воздушных пузырей.
• После усадки осмотрите швы: они должны быть плотными, без вздутий и трещин. При наличии дефектов — замените деталь.
• Храните в сухом помещении при t = +5...+30 °C. Берегите от прямого солнечного света — хотя перчатка устойчива к УФ, длительное воздействие может изменить цвет материала.
• Не используйте в качестве самостоятельной изоляции — всегда комбинируйте с другими комплектующими кабельной муфты.
