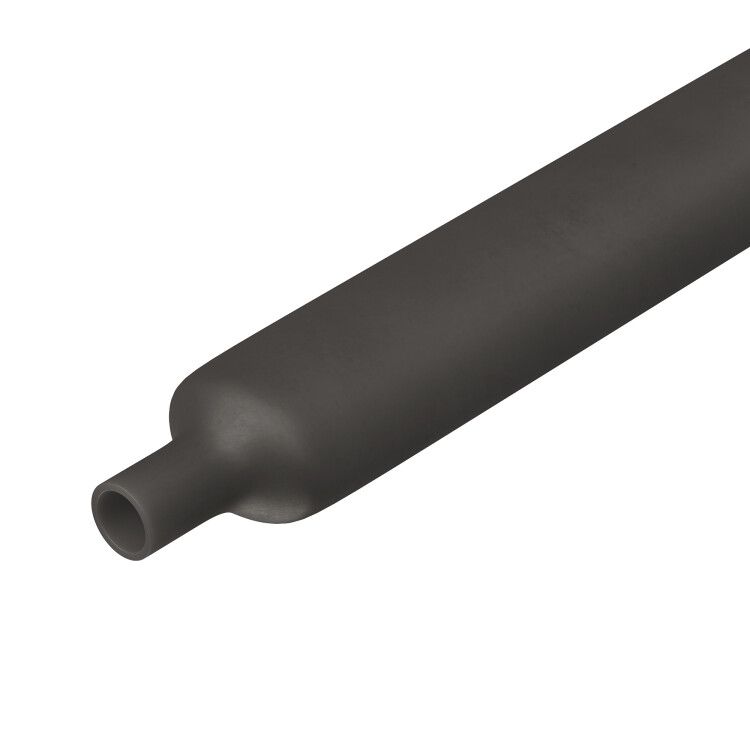

Термоусаживаемая трубка 19,1/9,5 мм черный - TN2PC201191BK ДКС

Термоусаживаемая трубка 19,1/9,5 мм черная безгалогеновая от DKC (ДКС), артикул tn2pc201191bk, предназначена для надежной изоляции и защиты соединений проводов в условиях повышенных требований к безопасности и экологичности. Материал на основе полиолефина обеспечивает устойчивость к перепадам температур и отсутствие токсичных выбросов при нагреве.

Назначение и область применения

Термоусаживаемая трубка 19,1/9,5 мм черная безгалогеновая используется для:

• Электрической изоляции проводов и кабельных соединений;
• Усиления механической прочности в зонах спайки, опрессовки или пайки;
• Защиты от влаги, коррозии, химических воздействий и внешних повреждений;
• Маркировки кабелей по цвету и другим признакам.

Подходит для применений в электромонтаже, железнодорожном и автомобильном транспорте, авиа- и судостроении, электронике, медицинском оборудовании, космической промышленности и системах автоматизации.

Технические характеристики

• Диаметр до усадки: 19,1 мм - позволяет легко одеть на крупные соединения или клеммы;
• Диаметр после усадки: 9,5 мм - плотно облегает проводник, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Толщина стенки после усадки: 0,75 мм - сохраняет гибкость, не утяжеляет конструкцию;
• Материал: полиолефин (PEX) - термостойкий, эластичный, безгалогенный;
• Рабочая температура: от -55 C до +125 C - работает в суровых климатических условиях;
• Цвет: черный - удобен для визуального контроля и соответствует стандартным решениям;
• Исполнение: тонкостенная - минимизация объема при сохранении функциональности;
• Соответствие UL: да - сертифицирована по требованиям США;
• Класс горючести: HB по UL 94 - медленное распространение пламени;
• Галогены: отсутствуют - безопасна при возгорании, не выделяет токсичных паров (HF).

Совместимость и монтаж

Трубка совместима с любыми типами проводов и кабелей, где требуется изоляция и защита. Для монтажа:

• Наденьте трубку на провод до соединения - она должна свободно перемещаться;
• Выполните соединение (пайка, опрессовка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полного сжатия - не допускайте перегрева (>150 C).

Не используйте открытый огонь - возможен оплавление материала. Учитывайте посадочный диаметр 9,5 мм после усадки - он должен плотно прилегать к поверхности, но не деформировать жилы.

Безопасность и стандарты

• Соответствует UL - гарантирует соответствие американским нормам безопасности;
• Безгалогеновый состав (HF) - не выделяет хлора, брома и других опасных элементов при горении;
• Класс горючести HB по UL 94 - снижает риск быстрого распространения огня;
• Не содержит свинца, фталатов и других запрещенных компонентов - подходит для медицины и космической отрасли.

Преимущества

• Высокая гибкость даже после усадки - не ломается при изгибе;
• Стойкость к широкому диапазону температур - надежна в холоде и при нагреве;
• Отсутствие вредных испарений - безопасна для замкнутых пространств (салон авто, кабины самолета, медицинские устройства);
• Тонкая стенка - экономит пространство в панелях и шкафах;
• Плотное прилегание - предотвращает попадание влаги и пыли.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - материал не огнеупорный;
• Не рекомендован для установки в средах с постоянными механическими нагрузками (например, трение о движущиеся детали) - нужна дополнительная защита;
• Не следует использовать при температурах выше 125 C - возможна потеря герметичности и деформация;
• При низких температурах ниже -55 C материал становится менее эластичным - осторожно при работе в Arctic-условиях.

Примеры использования

• Изоляция клемм в бортовой сети автобуса или поезда;
• Закрытие пайки в печатных платах летательных аппаратов;
• Защита соединений в медицинских аппаратах (мониторы, аналитические системы);
• Маркировка силовых кабелей в распределительных щитах;
• Изолирование проводов в космическом оборудовании - где важна чистота материалов.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять на 10–15% длиннее, чем участок изоляции;
• При нарезке по 1 мм учтите, что минимальная единица - 1 мм; заказывайте целые метры для массового монтажа;
• Для точного нагрева используйте термофен с регулировкой температуры - равномерное сжатие важно для герметичности;
• Не применяйте трубку для изоляции напряжением выше класса, указанного для провода - она не является основной изоляцией, а лишь защитной;
• Храните в сухом месте при комнатной температуре - избегайте длительного воздействия УФ-лучей.
