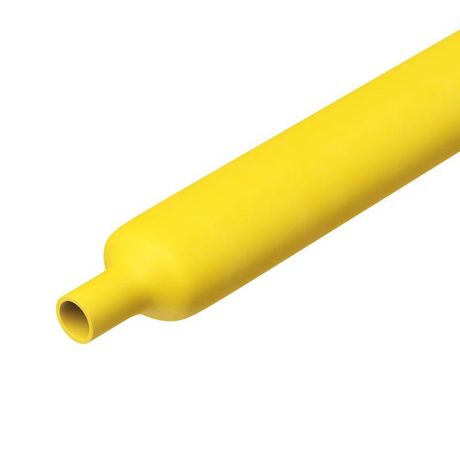

Трубка термоусаживаемая Quadro 19.1/9.5 мм, 2:1, безгалогеновая DKC (ДКС) TN2PC201191Y

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм желтый от DKC (ДКС), артикул tn2pc201191y, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и экологичности. Материал на основе полиолефина обеспечивает надёжную герметизацию даже в агрессивных средах.

Назначение и область применения

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм желтый применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Маркировки цепей по цвету - жёлтый цвет удобен для визуального различения;
• Предотвращения коррозии металлических элементов в зонах изоляции.

Подходит для использования в отраслях с высокими требованиями к пожаробезопасности и экологии: железнодорожном транспорте, автопроме, авиастроении, судостроении, медицинской технике, космической промышленности и точной электронике.

Технические характеристики

• Диаметр до усадки: 19,1 мм - позволяет легко одеть на крупные соединения или кабели;
• Диаметр после усадки: 9,5 мм - плотно облегает поверхность, обеспечивая надёжную фиксацию;
• Коэффициент усадки: 2:1 - равномерная усадка без перекосов при нагреве;
• Толщина стенки после усадки: 0,75 мм - оптимальная для тонкостенных решений, сохраняет гибкость;
• Материал: полиолефин (PEX) - устойчив к химическим воздействиям, не содержит галогенов;
• Рабочая температура: от -55 C до +125 C - работает в широком диапазоне климатических условий;
• Цвет: жёлтый - соответствует стандартам маркировки, хорошо виден в сложных условиях;
• Исполнение: тонкостенная - снижает объём, не создаёт лишних нагрузок на кабель;
• Соответствие UL: да - сертифицирована по стандарту UL 94 класса HB.

Совместимость и монтаж

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм желтый совместима с любыми медными и алюминиевыми проводниками, клеммами, разъёмами и изолированными соединениями, имеющими внешний диаметр до 19,1 мм перед усадкой. Для монтажа требуется термофен с регулируемой температурой (не менее 120 C). Нагрев следует выполнять равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей. Продукт поставляется нарезкой по 1 мм - можно отмерить нужную длину без потерь.

Безопасность и стандарты

Трубка выполнена по принципу HF (halogen-free): при возгорании не выделяет токсичных галогенов, что делает её безопасной для людей и оборудования в закрытых помещениях. Соответствует стандарту UL 94 класса HB - минимальный уровень самозатухания, достаточный для большинства применений в электротехнике. Подходит для установки в системах, где важна низкая дымообразование и отсутствие едких газов.

Преимущества

• Отсутствие галогенов - безопасна для здоровья и окружающей среды;
• Высокая гибкость после усадки - не ломается при изгибе, не трескается при низких температурах;
• Стабильная усадка 2:1 - гарантирует плотное прилегание без проседаний;
• Устойчивость к температурным колебаниям - сохраняет свойства от глубоких холодов до высоких рабочих температур;
• Легкий монтаж - не требует клея, сварки или специальных инструментов кроме термофена.

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или при температурах выше 125 C - материал начинает деформироваться. Также не предназначен для длительного нахождения под прямыми солнечными лучами без дополнительной защиты - УФ-лучи со временем могут вызвать выцветание и хрупкость. Не заменяет основную изоляцию кабеля - применяется только как вторичная защита.

Примеры использования

• Изоляция клемм в бортовой сети железнодорожного вагона;
• Закрытие пайки в контроллерах автономных устройств в медицинском оборудовании;
• Маркировка силовых цепей в распределительных щитках производства;
• Защита соединений в кабельных трассах летательных аппаратов;
• Герметизация проводов в системах освещения на открытых площадках при наличии вибраций.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля или соединения не превышает 19,1 мм - иначе трубка не наденется;
• При работе в условиях низких температур (ниже -20 C) предварительно согрейте трубку до комнатной температуры - это улучшит эластичность;
• Для длинных участков используйте несколько отрезков с нахлёстом 10–15 мм - так повысится герметичность;
• Жёлтый цвет особенно эффективен при использовании в системах с множеством проводов - он легко отличается от стандартных черных, красных или синих;
• Артикул tn2pc201191y - это часть серии Quadro от DKC; при заказе нескольких партий убедитесь, что все отрезки имеют одинаковый номер - это гарантирует соответствие характеристик.
