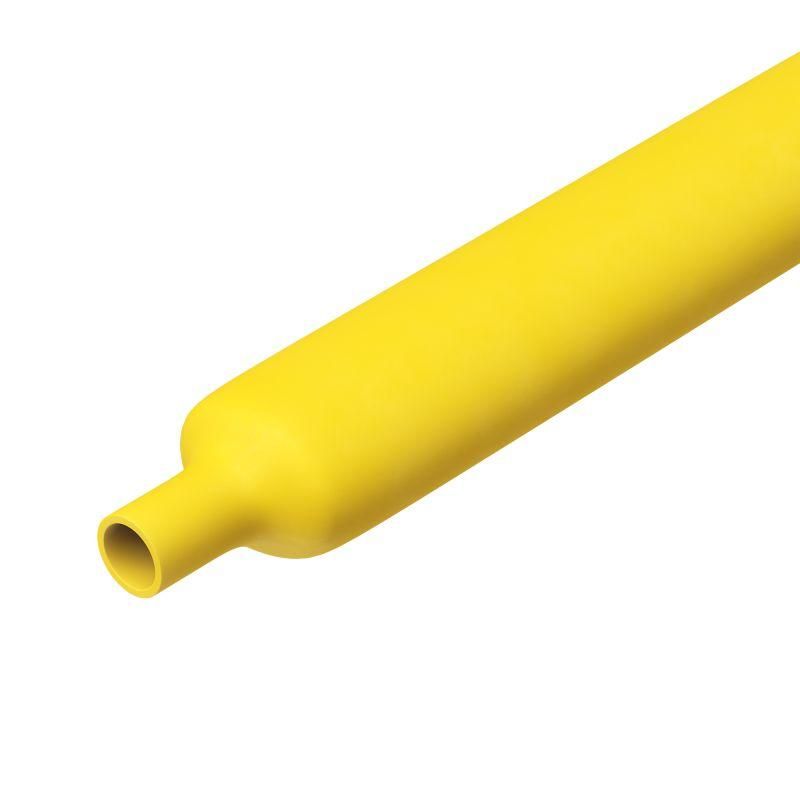

Трубка термоусаживаемая Quadro 19.1/9.5 мм 2:1 безгалогеновая DKC (ДКС) TN2RL201191Y

Термоусаживаемая трубка безгалогеновая в рулоне 19,1/9,5 мм желтая от DKC (ДКС), артикул tn2rl201191y, предназначена для надежной изоляции и защиты соединений проводов в условиях повышенных требований к безопасности и экологичности. Продукт серии Quadro подходит для применений, где важны отсутствие токсичных выбросов и высокая механическая устойчивость.

Назначение и область применения

Термоусаживаемая трубка безгалогеновая в рулоне 19,1/9,5 мм желтая используется для:

• Электрической изоляции проводов и кабельных соединений;
• Защиты от влаги, пыли, химических воздействий и коррозии;
• Механической защиты зон спайки, опрессовки или пайки;
• Цветовой маркировки цепей и кабелей (желтый цвет обеспечивает хорошую видимость);
• Уплотнения и герметизации в местах прохода кабеля через корпуса.

Области применения: железнодорожный транспорт, автопром, судостроение, авиация, электроника, медтехника, космические системы, промышленное оборудование и строительная автоматизация.

Технические характеристики

• Диаметр до усадки: 19,1 мм - позволяет легко одеть на крупные соединения или кабели;
• Диаметр после усадки: 9,5 мм - плотно облегает поверхность, обеспечивая надежную фиксацию;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без перекосов;
• Материал: полиолефин PEX - термостойкий, эластичный, устойчив к старению;
• Толщина стенки после усадки: 0,75 мм - достаточна для защиты, сохраняет гибкость;
• Рабочая температура: от -55C до +125C - работает в суровых климатических условиях;
• Галогены: отсутствуют - безопасна при возгорании, соответствует HF-классу;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Цвет: желтый - контрастный, удобен для визуального контроля и маркировки;
• Форма поставки: рулон - удобно хранить и отмерять нужную длину.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 19,1 мм. Для монтажа требуется тепловая пушка или фен с регулируемой температурой (не выше 180–200C). Нагрев следует начинать с одного конца, двигаясь равномерно к другому - так избежать образования воздушных пузырей и перекосов. Усадка происходит за несколько секунд. После остывания материал сохраняет форму и не деформируется.

Не используйте открытый пламя - это повредит материал и вызовет неравномерную усадку.

Безопасность и стандарты

Термоусаживаемая трубка безгалогеновая в рулоне 19,1/9,5 мм желтая соответствует классу горючести HB по UL 94 - при горении не распространяет пламя и не выделяет токсичных галогенных газов. Это делает её подходящей для закрытых помещений, общественного транспорта и систем жизнеобеспечения. Соответствует требованиям IEC 60684-2 и RoHS.

Преимущества

• Отсутствие галогенов снижает риск коррозии контактов и повреждения электроники при пожаре;
• Высокая гибкость после усадки - не ломается при изгибе, подходит для сложных маршрутов кабелей;
• Стабильность при широком диапазоне температур - не трескается на холоде и не мягчеет на жаре;
• Тонкостенная конструкция - минимальное влияние на внешний диаметр сборки;
• Ярко-желтый цвет - упрощает диагностику и обслуживание.

Ограничения применения

• Не предназначен для постоянного прямого контакта с открытым огнем или сверхвысокими температурами (>125C);
• Не рекомендуется использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - возможна деградация материала;
• При монтаже на кабели с острыми краями (например, обрезанные жилы) необходима предварительная подготовка - например, использование термоусадочных колец или изолирующей ленты;
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита.

Примеры использования

• Изоляция соединений в бортовой сети поезда - устойчива к вибрациям и перепадам температур;
• Закрытие пайки в печатных платах летательных аппаратов - минимизирует риск короткого замыкания;
• Маркировка силовых кабелей в распределительных щитах - желтый цвет указывает на фазу L;
• Защита кабелей в медицинском оборудовании - безопасна для пациентов и персонала при случайном возгорании;
• Изолирование клемм в автомобильных ЭБУ - устойчива к маслу, бензину и влаге.

Практические советы

• Перед усадкой проверьте, что внутренняя поверхность кабеля или соединения чистая и сухая - грязь препятствует плотному прилеганию;
• Выбирайте длину трубки с запасом 10–15% - она должна полностью покрывать место соединения и немного заходить на изоляцию;
• При работе в холодной среде (ниже 0C) согрейте трубку перед установкой - это улучшит ее эластичность;
• При использовании в рулоне - отмотайте нужную длину, затем разрежьте ножницами под углом 45° - так края не расслоятся;
• Для массового монтажа - используйте термофен с насадкой, обеспечивающей равномерный поток воздуха.
