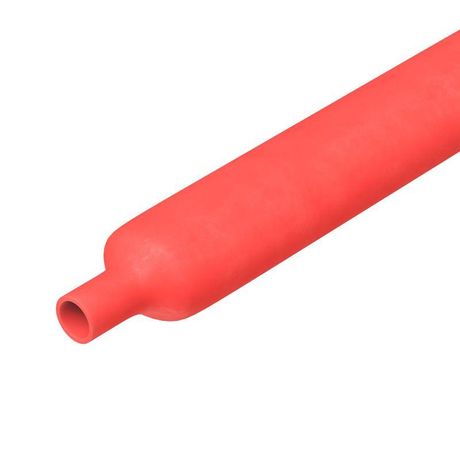

Трубка термоусаживаемая Quadro 19.1/9.5 мм, 2:1, безгалогеновая DKC (ДКС) TN2PC201191R

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм красная от DKC (ДКС), артикул tn2pc201191r, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и экологичности. Материал на основе полиолефина обеспечивает надёжную герметизацию даже в агрессивных средах.

Назначение и область применения

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм красная применяется для:

• Электрической изоляции проводов и кабельных соединений;
• Защиты от влаги, химических воздействий и коррозии;
• Механической защиты зон спайки, опрессовки или пайки;
• Цветовой маркировки цепей и жил;
• Уплотнения входов кабеля в корпуса оборудования.

Подходит для применений в железнодорожном транспорте, автопроме, авиастроении, судостроении, медицинской аппаратуре, системах управления и других областях, где важна безопасность при возгорании и отсутствие токсичных выбросов.

Технические характеристики

• Диаметр до усадки: 19,1 мм - позволяет легко одеть на крупные соединения или клеммы;
• Диаметр после усадки: 9,5 мм - плотно облегает проводник, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Толщина стенки после усадки: 0,75 мм - сохраняет гибкость, не создаёт лишней массы;
• Материал: полиолефин PEX - термостойкий, эластичный, без галогенов;
• Рабочая температура: от -55 C до +125 C - работает в суровых климатических условиях;
• Цвет: красный - удобен для цветового кодирования;
• Исполнение: тонкостенная - минимизация объема при сохранении прочности;
• Соответствие UL: да - сертифицирована по стандарту UL 94 класса HB;
• Галогены: отсутствуют - при горении не выделяются опасные пары HCl, Br₂ и другие;
• Поставка: нарезка по 1 мм - можно отмерить нужную длину без потерь.

Совместимость и монтаж

Трубка совместима с любыми медными и алюминиевыми проводами, кабелями и разъёмами, имеющими внешний диаметр до 19,1 мм перед усадкой. Для установки требуется тепловая пушка или фен с регулируемой температурой (не ниже 120 C). Нагрев следует выполнять равномерно, начиная с одного конца, чтобы избежать перегрева и деформаций. Усадка происходит за несколько секунд. После остывания материал остаётся гибким, что важно для вибрационных нагрузок.

Безопасность и стандарты

Термоусаживаемая трубка безгалогеновая 19,1/9,5 мм красная соответствует требованиям UL 94 класса HB - самозатухающая при удалении источника пламени. Отсутствие галогенов делает её подходящей для помещений с ограниченным доступом воздуха (например, метро, подводные системы, кабины самолётов). Продукт не содержит свинец, бромированные антипирены и другие запрещённые компоненты согласно RoHS.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Не выделяет ядовитые газы при повреждении - снижает риск отравления при пожаре;
• Стойкая к ультрафиолету и большинству масел, растворителей и кислот;
• Легко отличается по цвету - красный хорошо виден в сложных распределительных щитках;
• Тонкостенная конструкция не увеличивает габариты сборки - идеальна для компактного монтажа.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допускается лишь временное воздействие при нормальной работе;
• Не рекомендован для использования там, где возможны значительные механические удары или abrasion - поверхность не является бронированной;
• При температурах выше +125 C возможно частичное размягчение - не использовать рядом с мощными нагревательными элементами без теплоизоляции;
• Не заменяет основную изоляцию кабеля - служит только вторичной защитой.

Примеры использования

• Изоляция соединений между контроллерами и двигателями в поездах метрополитена;
• Маркировка силовых цепей в бортовых системах самолётов;
• Запечатывание точек пайки в медицинских устройствах (дефибрилляторы, анализаторы);
• Защита кабелей в освещении на открытых площадках с перепадами температур;
• Обработка выходов кабелей через металлические панели в серверных шкафах.

Практические советы

• Перед усадкой проверьте, что внутренняя часть соединения полностью подготовлена - никаких острых краёв, которые могут порвать трубку;
• Выбирайте длину трубки с запасом 10–15 % - она немного сместится при нагреве;
• Для многожильных кабелей используйте предварительно прогретую трубку - так усадка будет более равномерной;
• Храните в сухом месте при комнатной температуре - длительное воздействие влаги может снизить адгезию;
• Артикул tn2pc201191r выпускается нарезкой по 1 мм - заказывайте необходимый метраж, не покупая целую катушку, если не нужны большие объёмы.
