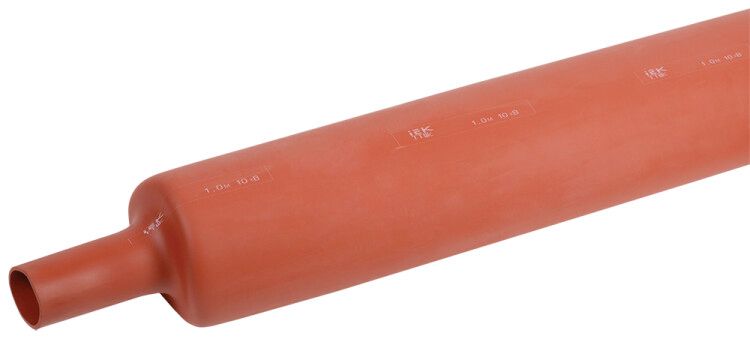

Термоусаживаемая трубка ТТШс 85/35 10 кВ 2,5:1 красная (15м) | UMB-T10-85-35-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 85/35 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Эта трубка обеспечивает надёжную электрическую изоляцию при напряжении до 10 кВ, снижает риск коротких замыканий и компактно умещается даже в плотных конструкциях.

Назначение и область применения

Термоусаживаемая трубка ТТШс 85/35 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в электроустановках до 10 кВ. Применяется на электрических подстанциях, внутри щитов распределительных устройств, на токопроводах в цехах и энергообъектах. Подходит там, где важно снизить расстояние между фазами, предотвратить коррозию металла и исключить случайные контакты.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 85 мм - позволяет легко одеть на крупные шины
• Диаметр после усадки: 35 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 10 кВ (10 000 В) - рассчитана на работу в сетях до этого уровня
• Материал: полиолефин - устойчив к влаге, химикатам и старению
• Толщина стенки после усадки: 2,8 мм - достаточна для изоляции 10 кВ
• Исполнение: среднестенная - баланс прочности и гибкости
• Цвет: красный - стандартизированная цветовая маркировка фазы
• Рабочая температура: от –40 C до +110 C - работает в холодных и жарких условиях
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Длина: 15 метров - одна трубка покрывает несколько точек соединений

Совместимость и монтаж

Трубка ТТШс 85/35 10 кВ 2,5:1 красная (15м) совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 85 мм. Монтаж выполняется с помощью теплового пушки или газовой горелки - равномерный прогрев вызывает усадку, и материал плотно обволакивает шину. Перед установкой необходимо зачистить поверхность шины, удалить оксиды и грязь. Нельзя использовать трубку на острых кромках или швах без предварительной подготовки - возможны повреждения изоляции.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 85/35 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87. Обеспечивает класс изоляции, необходимый для работы в высоковольтных системах. Материал не поддерживает горение и не выделяет токсичных веществ при нормальном режиме эксплуатации. Для безопасного монтажа рекомендуется применять средства индивидуальной защиты - перчатки и очки при работе с тепловым оборудованием.

Преимущества

• Высокая степень усадки (2,5:1) позволяет использовать одну трубку на шинах разного диаметра
• Уплотнённая изоляция исключает попадание влаги, пыли и коррозионных агентов
• Красный цвет соответствует стандартной маркировке фазы - упрощает идентификацию
• Стойкость к широкому диапазону температур делает её пригодной для использования вне помещений
• Долгий срок службы (30 лет) снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначена для использования на напряжения выше 10 кВ - для 35 кВ требуются другие модели
• Не подходит для изоляции проводов малого сечения - слишком большая начальная толщина
• Не следует применять на поверхностях с острыми углами, зазубринами или неплотным контактным слоем - есть риск пробоя
• Запрещено использование в местах постоянного трения или механического воздействия - материал не предназначен для антиизносной защиты
• Не рекомендовано применение в условиях длительного прямого UV-облучения - полиолефин со временем деградирует под солнцем

Примеры использования

• Изоляция фазных шин в КРУ 10 кВ на подстанции
• Защита соединений между силовым трансформатором и сборной шиной
• Групповая изоляция нескольких алюминиевых шин в распределительном щите цеха
• Обработка переходов от кабеля к шине в ячейке КСО

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 85 мм - иначе трубка не наденется
• Нагревайте трубку равномерно, двигаясь от середины к краям - так избежите образования воздушных пузырей
• Не используйте открытый пламя - лучше применять специальный термофен с регулируемой температурой
• При необходимости разрезать трубку - сделайте это до усадки; после усадки она становится жёсткой
• Храните в сухом месте, избегая перегрева и прямых солнечных лучей - сохраняет эластичность материала
• Для многократного использования одной трубки - запасайтесь длиной: 15 метров позволяют закрыть 5–7 соединений типового размера
