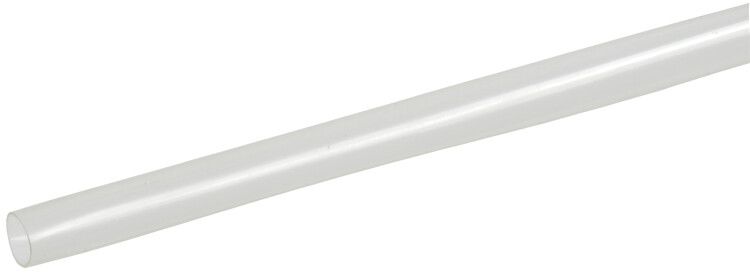

Термоусаживаемая трубка ТТУк 19,1/9,5 2:1 прозрачная с клеем 1 м | UDW-191-95-21-K00 IEK

Термоусаживаемая трубка ТТУк 19,1/9,5 2:1 прозрачная с клеем 1 м от IEK обеспечивает надёжную изоляцию и герметичную защиту электрических соединений и чувствительных компонентов. Благодаря прозрачной стенке и клеевому слою, она удобна для контроля состояния соединений и подходит для работы в широком температурном диапазоне.

Назначение и область применения

Термоусаживаемая трубка ТТУк 19,1/9,5 2:1 прозрачная с клеем используется для:

• герметизации и изоляции соединений кабелей с масляной, пластмассовой и сшитым полиэтиленом изоляцией;
• защиты электронных компонентов, контактов, датчиков и печатных плат от влаги, пыли и механических повреждений;
• изоляции соединений на напряжение до 1000 В;
• визуального контроля качества спайки, сварки и сборки - благодаря прозрачному материалу можно наблюдать за состоянием соединения без демонтажа.

Подходит для использования в электрооборудовании, автоматике, промышленных станках, системах управления и бытовой электронике.

Технические характеристики

• Тип изделия: термоусаживаемая трубка с клеевым слоем
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 19,1 мм
• Диаметр после усадки: 9,5 мм
• Толщина стенки после усадки: 1 мм
• Рабочая температура: от –55 C до +125 C
• Исполнение: среднестенная - баланс между прочностью и гибкостью
• Материал: полимерный состав без галогенов - безопасен при горении, не выделяет токсичных паров
• Цвет: прозрачный - позволяет визуальный контроль
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Термоусаживаемая трубка ТТУк 19,1/9,5 2:1 прозрачная с клеем совместима с любыми проводниками и кабелями, диаметр которых до усадки не превышает 19,1 мм. После усадки плотно облегает поверхность диаметром до 9,5 мм.

Как монтировать:

1. Наденьте трубку на участок кабеля до места соединения.
2. Выполните соединение (скрутка, пайка, клемма).
3. Передвиньте трубку так, чтобы она полностью покрывала соединение.
4. Равномерно прогрейте поверхность феном (температура 110–140 C) - клей начнёт плавиться и заполнит все зазоры.
5. Не перегревайте - избыток тепла может деформировать трубку.

Обязательно проверяйте посадочный диаметр: если исходный диаметр кабеля больше 19,1 мм - трубка не наденется. Для больших диаметров выбирайте другие размеры.

Безопасность и стандарты

Термоусаживаемая трубка ТТУк соответствует требованиям безопасности для электрической изоляции до 1000 В. Материал изготовлен без галогенов - снижает риск образования едких газов при возгорании. Подходит для установки в закрытых помещениях, в том числе в жилых и общественных зонах.

Преимущества

• Клеевой слой создаёт полную герметичность - предотвращает попадание влаги, пыли и коррозийных агентов.
• Прозрачность позволяет контролировать качество монтажа без вскрытия - экономит время при диагностике и обслуживании.
• Стойкость к экстремальным температурам - работает в холодных и жарких условиях (например, на улице, в цехах, в автомобилях).
• Материал без галогенов - безопаснее для здоровья и окружающей среды.
• Длительная гарантия - 5 лет подтверждают долговечность материала.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - хотя герметичен, он не рассчитан на длительную работу под водой.
• Не использовать при температурах выше +125 C - возможна потеря механической прочности.
• Не рекомендуется применять на поверхностях с острыми краями без предварительной подготовки - есть риск повреждения стенки при усадке.
• Не заменяет основную изоляцию кабеля - служит лишь дополнительной защитой соединений.

Примеры использования

• Защита пайки проводов в автомобильной электронике - особенно в местах под капотом, где высока влажность и колебания температуры.
• Изоляция клемм в распределительных щитах - предотвращает случайные замыкания.
• Закрытие соединений датчиков в промышленных системах автоматизации - сохраняет точность показаний.
• Маркировка и защита многожильных проводов в пультах управления - легко определить, какой провод куда идёт.

Практические советы

• Выбирайте длину трубки с запасом - минимум 2–3 см за каждую сторону от соединения, чтобы гарантировать полное покрытие.
• Для равномерной усадки используйте термофен с регулируемой температурой - обычный строительный фен может перегреть материал.
• Если трубка плохо надевается - слегка смажьте место соединения мылом или силиконовым спреем - это облегчит одевание до усадки.
• Храните в сухом месте, избегая прямого UV-света - даже прозрачный материал со временем может потерять эластичность при воздействии солнца.
• Термоусаживаемая трубка ТТУк 19,1/9,5 2:1 прозрачная с клеем от IEK - идеальна для задач, где важны и видимость, и надёжность. Артикул udw-191-95-21-k00 - один из самых востребованных в своей категории.
