Термоусаживаемая трубка ТУТ нг 10/5 желтая EKF PROxima | tut-10-y

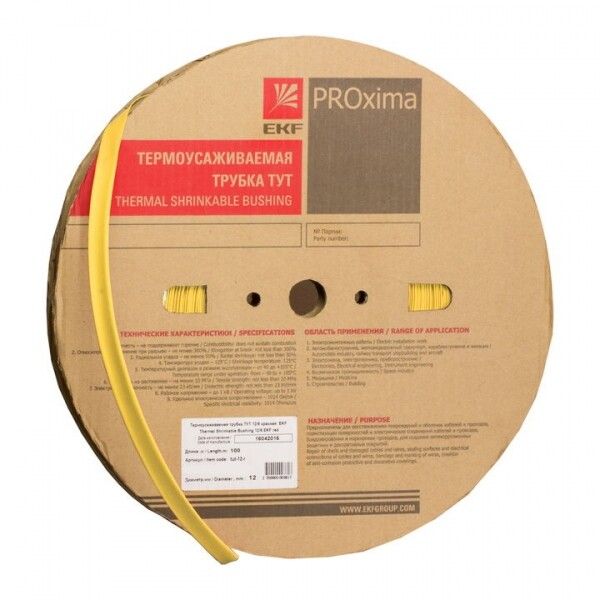

Термоусаживаемая трубка ТУТ нг 10/5 желтая рулон 100м от EKF - это тонкостенный изоляционный материал на основе ПВХ с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и кабельных жгутов. Артикул tut-10-y соответствует серии PROxima и подходит для профессионального и бытового использования.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 10/5 желтая рулон 100м используется для:

• Электроизоляции соединений проводов и кабелей;
• Защиты от механических повреждений, влаги и пыли;
• Цветовой маркировки цепей - желтый цвет удобен для обозначения сигналов, управления или предупредительных линий;
• Фиксации и бандажирования жгутов проводов;
• Закрытия зон спайки, клемм и разъемов.

Подходит для работы в условиях повышенной влажности, на производстве, в электрощитах, на транспорте и в быту. Применяется в системах автоматизации, на станках, в панелях управления и при ремонте электроники.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Наружный диаметр (до усадки): 10 мм
• Внутренний диаметр (после усадки): 5 мм
• Коэффициент усадки: 2:1 - при нагреве трубка сжимается вдвое по диаметру
• Толщина стенки после усадки: 1,4 мм - обеспечивает достаточную прочность без избыточного объема
• Материал: ПВХ с отсутствием галогенов - снижает выделение токсичных веществ при перегреве
• Температурный диапазон эксплуатации: от -55 C до +115 C - работает в холодных и жарких средах
• Цвет: желтый - высокая видимость, удобна для визуального контроля
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки
• Номинальное поперечное сечение: 79 мм2 - рассчитана на провода сечением до этого значения
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности
• Возможность маркировки: да - можно писать маркером, наносить этикетки

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 10/5 желтая рулон 100м надевается на провод или соединение до нагрева. После равномерного прогрева феном или тепловым пистолетом (температура 90–125 C) она плотно облегает поверхность, образуя герметичную изоляцию.

Рекомендации по монтажу:

• Перед установкой удалите заусенцы и острые кромки на проводе - они могут порвать трубку;
• Не используйте открытый пламя - риск возгорания материала;
• Длина трубки должна превышать зону изоляции минимум на 5–10 мм с каждой стороны;
• При работе с многожильными кабелями проверьте, чтобы внутренний диаметр после усадки (5 мм) подходил под диаметр жгута - иначе будет слабое прилегание.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США;
• Отсутствие галогенов снижает опасность выделения хлора и других токсинов при перегреве - безопаснее для замкнутых помещений;
• Материал не распространяет горение (обозначение “нг” - негорючий);
• Работает в широком температурном диапазоне - не трескается на морозе и не деформируется при нагреве.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку на проводах разного диаметра;
• Тонкая стенка сохраняет компактность - важна при ограниченном пространстве;
• Желтый цвет легко различим - ускоряет диагностику и обслуживание;
• Легко маркируется - можно помечать номера цепей, функциональные группы;
• Альтернатива изолирующей ленте - не разматывается, не оставляет клей, долговечнее;
• Рулон 100 метров - экономично для масштабных работ.

Ограничения применения

• Не рекомендуется для постоянного контакта с растворителями, маслами и агрессивными химикатами - ПВХ может набухать или разрушаться;
• Не предназначен для использования в условиях длительного прямого UV-излучения - материал со временем выцветает и становится хрупким;
• При усадке требует точного контроля температуры - перегрев вызывает оплавление, недогрев - неполную усадку;
• Не подходит для изоляции проводов сечением более 79 мм2 - трубка не сможет плотно обхватить крупный жгут.

Примеры использования

• Изоляция соединений в распределительных щитах промышленного оборудования;
• Маркировка фаз A/B/C в трехфазных сетях - желтый цвет часто используется для фазы B;
• Защита кабелей на конвейерах, где есть контакт с металлическими элементами;
• Обмотка проводов в автомобильной электронике - особенно там, где нужна четкая визуальная идентификация;
• Закрытие паяных участков в радиоэлектронных устройствах.

Практические советы

• Для равномерной усадки двигайте фен вдоль трубки, не задерживаясь на одном месте - так избежите пузырей и перегрева;
• Если трубка плохо садится - возможно, диаметр жгута слишком мал; попробуйте удвоенную усадку (например, два слоя) или выберите другую модель;
• Храните в сухом месте, избегая прямого света - продлевает срок службы;
• На рулоне 100 м есть отметки - удобно отмерять нужную длину без лишних отходов;
• Для массового производства лучше использовать автоматические термофены - повышает скорость и качество монтажа.
