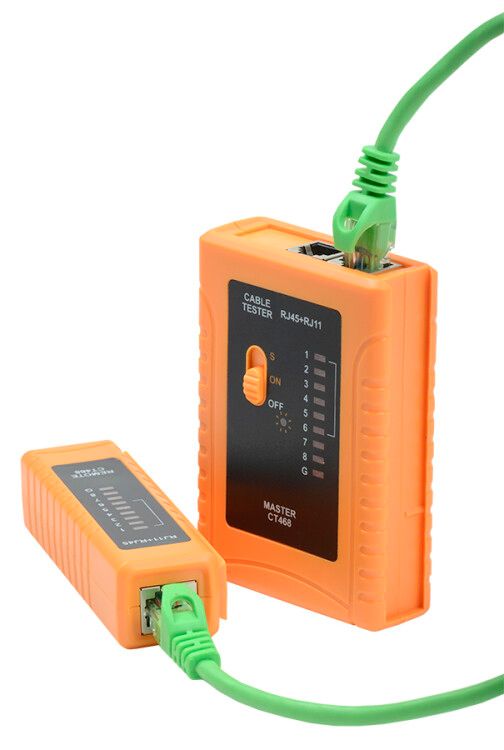

Тестер для витой пары RJ11/RJ45 | CT468 ITK IEK

Тестер для витой пары RJ11/RJ45 от ITK (IEK) - компактный инструмент для быстрой диагностики кабелей Ethernet и телефонных соединений. Артикул CT468 позволяет проверить целостность проводов, выявить ошибки монтажа и убедиться в работоспособности сети до подключения оборудования.

Назначение и область применения

Тестер для витой пары RJ11/RJ45 используется для проверки кабелей типа UTP/STP с разъёмами RJ45 (Ethernet) и RJ11 (телефония). Он помогает найти обрывы, короткие замыкания между жилами, перепутанные или недопущенные пары, а также определить наличие напряжения на линии. Подходит для монтажников, техников по СКС, администраторов сетей и специалистов по телекоммуникациям. Применяется при установке локальных сетей, IP-камер, VoIP-телефонов, терминалов и другого оборудования, требующего надёжного кабельного соединения.

Технические характеристики

• Тип изделия: тестер для витой пары
• Индикация: оптическая (светодиодная) - каждый из 8 контактов RJ45 и 4 контакта RJ11 имеет отдельный светодиод
• Индикация прохождения сигнала: оптическая - светодиоды горят последовательно при правильной распиновке, мигают при обрыве или КЗ
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию в профессиональных условиях

Совместимость и монтаж

Тестер для витой пары RJ11/RJ45 работает с любыми кабелями категории Cat5e, Cat6, Cat6a и выше, а также с телефонными кабелями. Совместим с разъёмами RJ45 (8P8C) и RJ11 (6P4C/6P2C). Для проверки подключите один конец кабеля к основному устройству, второй - к удалённому модулю. Устройство не требует внешнего питания - питание обеспечивается за счёт сигнала, передаваемого через кабель. Монтаж не требуется - инструмент портативный, готов к работе сразу после включения.

Безопасность и стандарты

Тестер для витой пары RJ11/RJ45 соответствует требованиям безопасности для низковольтных устройств. Не предназначен для проверки кабелей с высоким напряжением (например, PoE+ или активного оборудования). Перед использованием убедитесь, что на кабеле отсутствует напряжение выше 50 В постоянного или переменного тока - иначе возможна повреждение внутренней схемы.

Преимущества

• Чёткая визуальная индикация - каждый контакт светится отдельно, легко заметить, где именно есть ошибка
• Поддержка двух типов разъёмов - RJ45 и RJ11 в одном устройстве
• Не требует батареек - работает за счёт сигнала кабеля
• Высокая долговечность - срок службы 10 лет снижает затраты на замену
• Легко помещается в карман или инструментальный чемодан

Ограничения применения

• Не способен определять скорость передачи данных или качество связи (не является анализатором канала)
• Не подходит для проверки кабелей с активным оборудованием (роутеры, коммутаторы, камеры PoE) - необходимо отключить питание
• Не показывает длину кабеля или уровень потерь сигнала
• Работает только с пассивными участками кабеля - не диагностирует проблемы в сетевых устройствах

Примеры использования

• Проверка нового кабеля перед подключением к компьютеру или IP-камере
• Поиск обрыва в стенном кабеле после ремонта помещения
• Устранение проблем с телефонной линией в офисе (RJ11)
• Аудит уже смонтированной СКС - удостоверение правильности распиновки всех розеток
• Обучение новичков в области кабельных систем - наглядная демонстрация ошибок монтажа

Практические советы

• Перед проверкой всегда отключайте оборудование от кабеля - даже малый ток может исказить результаты
• Если светодиоды не загораются - проверьте сам кабель: возможно, он не подключен или поврежден полностью
• При использовании с RJ11 - убедитесь, что используете правильный штекер (6P4C вместо 6P2C)
• Храните тестер в сухом месте - хотя он прочный, влага может вызвать окисление контактов
• CT468 - идеальный базовый инструмент; для сложных задач рекомендуется использовать более продвинутые анализаторы
