Тестер кабеля RJ45+RJ11 HT-C004 PROCONNECT 12-1006-4

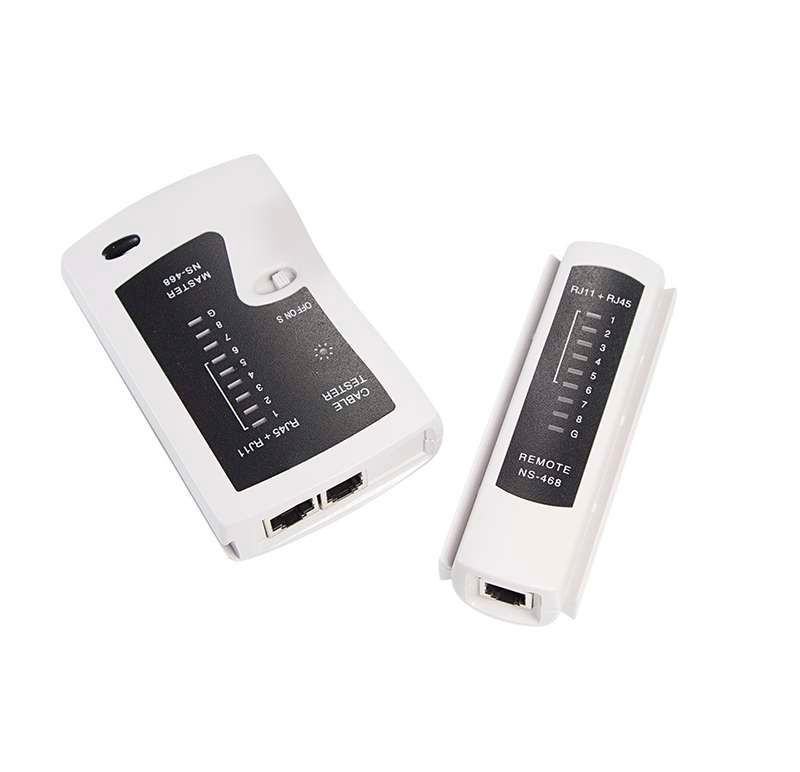

Тестер кабеля RJ45/RJ11 HT-C004 от PROCONNECT - портативный прибор для проверки целостности и правильности расключения Ethernet-кабелей и телефонных проводов. Устройство помогает быстро найти обрывы, короткие замыкания и неверную коммутацию в витой паре и аналоговых линиях. Артикул 12-1006-4 подходит для монтажников, IT-специалистов и сервисных служб.

Назначение и область применения

Тестер кабеля RJ45/RJ11 HT-C004 используется для диагностики кабельных линий с разъёмами RJ-45 (сетевые кабели категории Cat5e/Cat6) и RJ-11/RJ-12 (телефонные провода). Подходит для проверки работоспособности кабелей до момента подключения к оборудованию - например, после прокладки в стене, при установке офисных сетей, в телекоммуникационных шкафах или при ремонте телефонных систем.

Технические характеристики

• Тип сигнала: активный импульсный тест (передатчик генерирует сигнал, приемник фиксирует его)
• Индикация: светодиоды на обоих блоках - показывают состояние каждого провода
• Питание: одна батарейка 9 В (тип 6F22, не входит в комплект)
• Габариты основного блока: 105×70×26 мм
• Габариты удалённого блока: 105×35×26 мм
• Масса с батареей: 122 г
• Корпус: ударопрочная пластмасса, жёлтый цвет
• Комплектация: тестер, инструкция

Совместимость и монтаж

Тестер RJ45/RJ11 HT-C004 совместим со всеми стандартными кабелями с разъёмами RJ-45 (8P8C) и RJ-11/RJ-12 (4/6 контактов). Для работы требуется подключение одного блока к одному концу кабеля, второго - к другому. Оба устройства должны находиться в пределах видимости друг друга для наблюдения за индикацией. Батарейка устанавливается вручную - её необходимо приобрести отдельно.

Преимущества

• Улучшенная схемотехника обеспечивает более точную детекцию неисправностей
• Яркий корпус повышает заметность при работе в сложных условиях
• Легкий вес позволяет использовать устройство одной рукой
• Два блока позволяют тестировать длинные участки без необходимости доступа к обоим концам одновременно
• Простая индикация - каждый контакт светится отдельно, что исключает двоякую интерпретацию

Ограничения применения

• Не поддерживает тестирование оптоволоконных кабелей
• Не способен определить скорость передачи данных или уровень затухания сигнала
• Не работает с кабелями, где используются нестандартные pinout (например, PoE с несоответствием схемы)
• Требует наличия батарейки - без питания прибор не функционирует
• Не предназначен для постоянной эксплуатации в условиях повышенной влажности или температур ниже 0C

Примеры использования

• Проверка нового кабеля перед подключением к маршрутизатору
• Поиск обрыва в сети между этажами здания
• Диагностика неисправного телефонного провода в офисе
• Настройка patch-cord’ов для серверной комнаты
• Аудит существующей проводки перед переоборудованием

Практические советы

• Перед использованием всегда проверяйте наличие заряда батарейки - слабый сигнал даёт ложные результаты
• При тестировании кабеля с несколькими парами убедитесь, что все светодиоды горят последовательно - это значит, что расключение выполнено правильно
• Если один из LED не светится - возможен обрыв или плохой контакт в разъёме; попробуйте переподключить кабель
• Храните тестер в сухом месте - даже прочный корпус не защищён от влаги
• Запасная батарейка 6F22 должна быть всегда под рукой - она расходуется при каждом тесте
• Длина кабеля не ограничена, но чем дальше - тем слабее сигнал на удалённом блоке; рекомендовано тестировать до 100 метров
