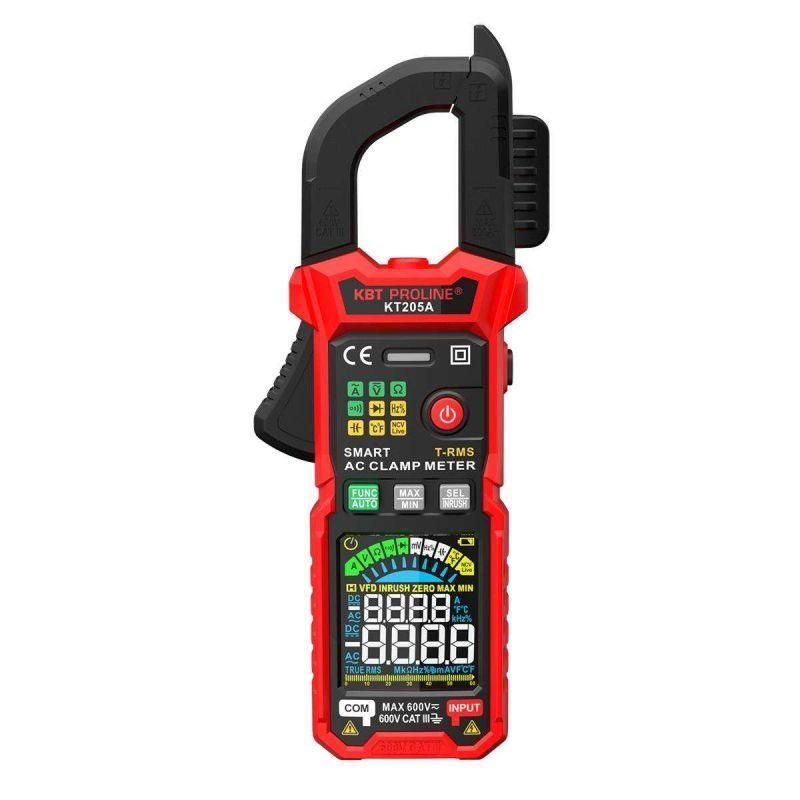

Токовые клещи цифровые КТ 205А серия PROLINE | 90385 КВТ

Токовые клещи цифровые КТ 205А серия PROLINE, КВТ - многофункциональный измерительный прибор для безопасного замера тока, напряжения, сопротивления и других параметров в электроустановках без разрыва цепи. Подходят для диагностики оборудования на объектах с высокой нагрузкой.

Назначение и область применения

Токовые клещи цифровые КТ 205А серия PROLINE, КВТ предназначены для измерения переменного тока в сетях до 600 А без отключения проводов. Устройство также позволяет проверять напряжение постоянного и переменного тока, сопротивление, частоту, емкость, температуру и наличие напряжения без контакта (NCV). Применяются в обслуживании электрощитов, двигателей, кондиционеров, промышленного оборудования, систем освещения и автосервисе.

Технические характеристики

• Диапазон измерения тока: 60–600 А (переменный, AC)
• Измерение напряжения: постоянный ток - 600 мВ–600 В; переменный ток - 6–600 В
• Сопротивление: 600 Ом–60 МОм
• Частота: 10 Гц–10 МГц
• Ёмкость: 6 нФ–60 мФ
• Температура: -40C до +1000C (с термопарой)
• Разрешение дисплея: 6000 отсчетов
• Точность измерения: True RMS (реальное среднеквадратичное значение)
• Скорость измерений: 3 измерения в секунду
• Размер раскрытия клещей: 29 мм
• Питание: 3 батарейки AAA 1,5 В
• Автоматическое отключение: после 15 минут бездействия
• Вес: 200 г (с батарейками)
• Габариты: 200×80×30 мм

Совместимость и монтаж

Токовые клещи цифровые КТ 205А серия PROLINE, КВТ совместимы со стандартными измерительными щупами и термопарой, входящими в комплект. Для работы достаточно захватить один фазный или нулевой провод внутри клещей - разрыв цепи не требуется. Диаметр провода не должен превышать 29 мм. Щупы подключаются к разъёмам на корпусе: COM, VΩ, mA/μA. Термопара вставляется в специальный разъём для измерения температуры.

Безопасность и стандарты

Устройство соответствует категории измерительной цепи III, что допускает использование в бытовых и промышленных установках с повышенным уровнем перенапряжения. Защита IP67 не указана - устройство не предназначено для работы во влажной среде или под дождём. Работать можно только в сухих помещениях и при отсутствии открытых токоведущих частей вне клещей.

Преимущества

• True RMS обеспечивает точную работу с несинусоидальными сигналами (например, у частотных преобразователей)
• Автоматический выбор диапазона (AUTO RANGE) исключает ошибки при настройке
• Подсветка экрана улучшает видимость в тёмных местах
• Функции MAX/MIN и DATA HOLD позволяют фиксировать пиковую и минимальную величины
• Встроенные тесты: прозвонка, проверка диодов, определение наличия напряжения без контакта (NCV)
• Легкий вес и компактные размеры удобны для одноручной работы

Ограничения применения

• Не измеряет постоянный ток - только переменный (AC)
• Запрещено использовать при наличии открытых токоведущих элементов вне клещей
• Не имеет защиты от воды и пыли - нельзя применять на улице или в сырых условиях
• Максимальный диаметр провода - 29 мм; крупные жилы требуют другого инструмента
• Температурная термопара не является частью основного устройства - её необходимо подключать отдельно

Примеры использования

• Проверка потребления тока в двигателе насоса на 400 В
• Выявление перегрузки в распределительном щите по показаниям тока
• Диагностика неисправности инвертора кондиционера с помощью True RMS
• Поиск обрыва в цепи с использованием режима прозвонки
• Измерение температуры нагрева клемм в силовом контакторе с термопарой

Практические советы

• Перед измерением тока убедитесь, что провод расположен точно по центру окна клещей - это повышает точность
• При работе с большими токами (близко к 600 А) избегайте длительных замеров - возможен перегрев клещей
• Замена батареек: когда на дисплее появляется значок “BAT”, замените все три AAA сразу
• Для измерения температуры используйте только оригинальную термопару из комплекта - другие могут давать неверные данные
• Не используйте клещи рядом с мощными источниками ЭМИ - они могут влиять на показания
• Храните прибор в сухом месте, избегайте механических ударов - пластиковый корпус хрупок
