Реле температурное цифровое ТР-100 НовАтек-Электро 3425606100

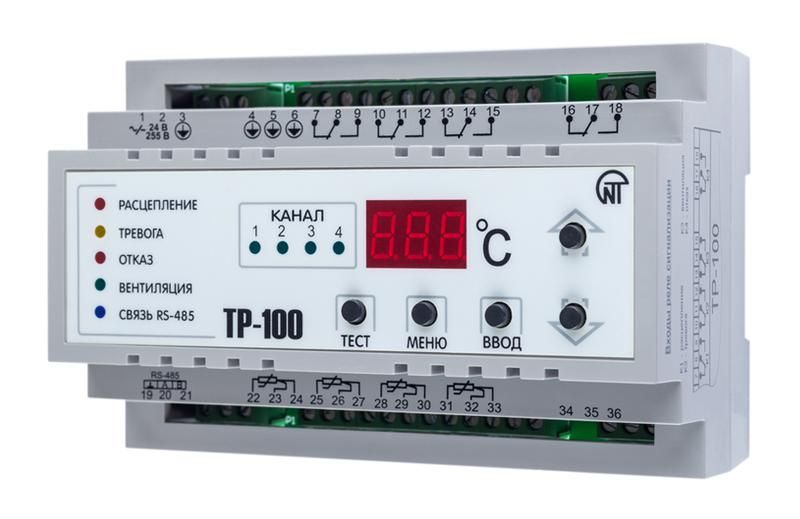

Реле цифровое температурное ТР-100 от НовАтек-Электро — устройство для точного контроля температуры по четырём датчикам с автоматической сигнализацией отклонений. Подходит для установки на DIN-рейку в промышленных системах управления теплом, где важна надёжность и многофакторный мониторинг.

Назначение и область применения

Реле цифровое температурное ТР-100 предназначено для постоянного контроля температуры в четырёх точках объекта. При превышении заданных порогов оно автоматически отключает нагрузку или отправляет сигнал тревоги. Устройство применяется там, где требуется одновременно следить за несколькими термозонами: в печях, теплообменниках, холодильных камерах, системах нагрева технологического оборудования и на конвейерах с чувствительными узлами.

Технические характеристики

• Тип устройства: реле контроля температуры с цифровой индикацией
• Питание: 24–260 В переменного или постоянного тока — совместимо с большинством промышленных сетей
• Коммутируемый ток: до 10 А — позволяет напрямую управлять нагрузками средней мощности (например, нагревательными элементами или малыми насосами)
• Количество каналов измерения: 4 независимых входа для подключения термодатчиков
• Диапазон измеряемых температур: от –50 °C до +250 °C — подходит для экстремальных условий, включая глубокое охлаждение и высокотемпературную обработку
• Мощность потребления: 0,05 кВА — минимальное энергопотребление, не создаёт нагрузки на систему питания
• Индикация: цифровой дисплей показывает текущие значения температуры по всем четырём каналам
• Защита корпуса: IP20 (защита от прикосновений и крупной пыли) / IP40 (защита от проволочных предметов и мелкой пыли) — рассчитано на внутреннюю установку в шкафах
• Подключение: винтовые зажимы — надёжное соединение без необходимости специального инструмента
• Габариты: 9 модулей DIN — занимает стандартное место в распределительном щите
• Климатическое исполнение: УХЛ3.1 — работает в условиях повышенной влажности и колебаний температуры в закрытых помещениях

Совместимость и монтаж

Реле цифровое температурное ТР-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуются четыре внешних термодатчика — тип датчика не указан, поэтому необходимо проверять соответствие по характеристикам (термопара, RTD или терморезистор). Подключение осуществляется через винтовые клеммы на передней панели. Кабельные жилы должны иметь сечение до 2,5 мм². Обязательно соблюдать полярность при подключении постоянного тока. Устройство не имеет встроенных датчиков — все измерения происходят через внешние датчики.

Безопасность и стандарты

Реле цифровое температурное ТР-100 соответствует требованиям безопасности для промышленного электрооборудования. Защита IP20/IP40 обеспечивает безопасную работу внутри электрощитов. Отсутствие открытых токоведущих частей снижает риск поражения током. Устройство не предназначен для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Четыре независимых канала позволяют контролировать несколько точек одним устройством — экономит место и стоимость системы
• Цифровая индикация даёт реальное время отображения всех значений — исключает необходимость в дополнительных приборах
• Функция регистрации неисправностей фиксирует сбои датчиков или обрыв цепи — повышает диагностическую способность системы
• Возможность внешнего перезапуска позволяет сбрасывать аварию удалённо или через кнопку — удобно при обслуживании в труднодоступных местах
• Широкий диапазон питания (24–260 В) делает устройство универсальным для различных систем — от слаботочных до силовых

Ограничения применения

• Не предназначено для установки на открытом воздухе — степень защиты IP20/IP40 недостаточна для воздействия воды, осадков или прямого попадания брызг
• Не поддерживает протоколы связи (Modbus, CAN и др.) — нельзя интегрировать в современные SCADA-системы без дополнительных интерфейсов
• Не имеет встроенного датчика — обязательно использование внешних термочувствительных элементов, которые следует выбирать отдельно
• Максимальный коммутируемый ток — 10 А; при больших нагрузках требуется применение магнитного пускателя
• Не рекомендовано использовать в средах с высокой электромагнитной помехой без дополнительной экранировки кабелей датчиков

Примеры использования

• Контроль температуры в четырёх зонах сушильной камеры — каждый канал отвечает за свою секцию
• Автоматическое отключение нагревателя в гидравлическом масляном баке при перегреве
• Мониторинг температуры подшипников на трёх двигателях и одного редуктора в одном производственном участке
• Система оповещения при снижении температуры в холодильной камере ниже допустимого уровня

Практические советы

• Выбирайте термодатчики с подходящим диапазоном измерения и типом выходного сигнала — они должны соответствовать входным требованиям ТР-100
• При использовании длинных кабелей от датчиков используйте экранированные провода и заземлите экран — это минимизирует влияние помех
• Настройку порогов лучше выполнять после прогрева оборудования до рабочего режима — так точнее будут заданы границы срабатывания
• Проверьте целостность цепей датчиков перед первым запуском — система регистрирует обрыв, но не всегда точно указывает, какой именно канал проблемный
• Для длительной эксплуатации регулярно очищайте контактные группы и проверяйте затяжку винтов — особенно при вибрационных нагрузках
