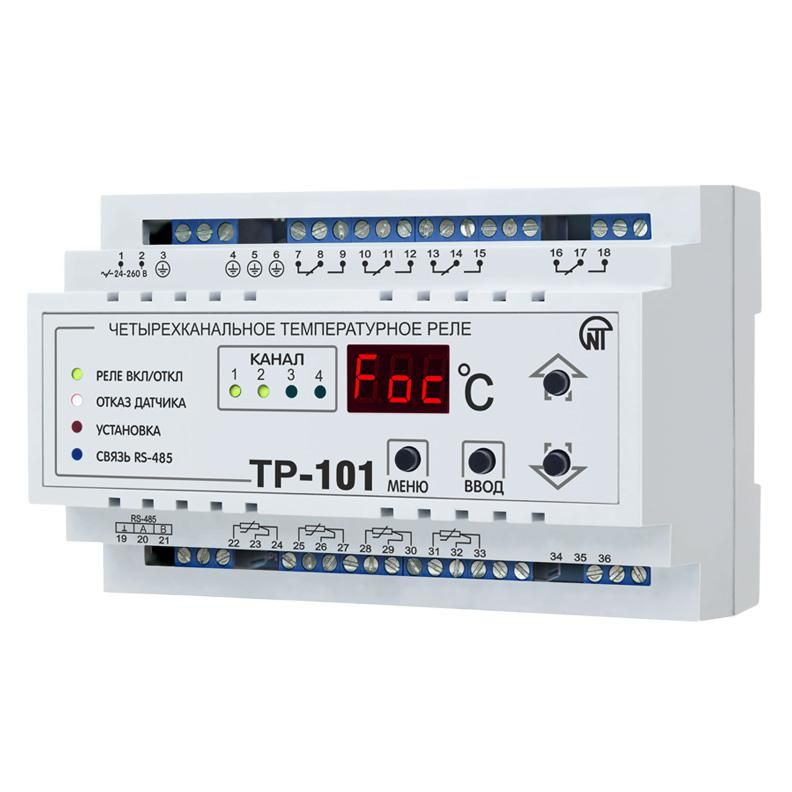

Реле цифровое температурное ТР-101 от НовАтек-Электро — устройство для точного контроля температуры по четырём датчикам с автоматической сигнализацией отклонений. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Реле цифровое температурное ТР-101 предназначено для постоянного мониторинга температуры в системах, где важно соблюдать заданные тепловые режимы. Устройство анализирует данные с четырёх термодатчиков одновременно и реагирует на превышение или снижение пороговых значений — например, отключает нагреватель, запускает вентилятор или подаёт сигнал тревоги. Применяется в системах вентиляции, теплообменниках, печях, холодильных камерах, контролируемых зонах производства и других объектах, требующих точной температурной регулировки.

Технические характеристики

• Питание: 24–260 В переменного или постоянного тока (AC/DC) — совместимо с большинством промышленных сетей
• Коммутируемый ток: до 10 А — позволяет управлять нагрузками до 2,3 кВт при 230 В
• Количество контактов: 4 — два нормально замкнутых и два нормально разомкнутых, гибкая логика управления
• Четыре независимые измерительные цепи — можно подключить четыре датчика (например, на входе, выходе, внутри корпуса и в окружающей среде)
• Диапазон рабочих температур: от –35 до +55 °C — работает в суровых условиях, включая неотапливаемые помещения
• Индикация: ЖК-дисплей показывает текущую температуру по каждому каналу и состояние выходов
• Мощность устройства: 0,05 кВА — минимальное энергопотребление
• Защита: IP40/IP20 — против попадания твердых частиц размером более 1 мм; не предназначен для влажной среды
• Климатическое исполнение: УХЛ3.1 — рассчитано на умеренные и холодные климатические зоны с возможностью работы в помещении с повышенной влажностью
• Габариты: 9 модулей DIN — занимает стандартную ширину 135 мм
• Подключение: винтовые клеммы — надёжный контакт без необходимости пайки

Совместимость и монтаж

Реле цифровое температурное ТР-101 монтируется на DIN-рейку типа TS35. Для подключения используются винтовые клеммы — достаточно открутить крышку, вставить провода и затянуть. Каждый из четырёх входов для датчиков имеет свою пару клемм — подойдут термопары, RTD или аналоговые датчики с выходом 0–10 В или 4–20 мА (не указано в спецификации — требуется проверка совместимости датчика). Выходные контакты коммутируют нагрузки до 10 А — подходят для реле, контакторов, световой сигнализации. Возможен внешний перезапуск через дискретный вход — удобно для удалённого сброса после аварийного отключения.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP40/IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг воды или пыли. Не применяйте в местах с высокой влажностью, конденсацией или воздействием агрессивных сред. Климатическое исполнение УХЛ3.1 гарантирует работу при колебаниях температуры и влажности, характерных для условий в России и странах СНГ.

Преимущества

• Четыре канала измерения — один прибор вместо четырёх одноканальных реле
• ЖК-дисплей с отображением всех значений — оператор видит реальную картину без дополнительных приборов
• Регистрация неисправностей — сохраняет информацию об отказах датчиков или превышении порогов, что упрощает диагностику
• Широкий диапазон питания (24–260 В AC/DC) — легко интегрируется в системы с разным типом напряжения
• Возможность внешнего перезапуска — повышает уровень автоматизации и снижает необходимость ручного вмешательства

Ограничения применения

• Не предназначено для работы во влажной среде — IP40 не защищает от брызг и пара
• Только однофазное питание — не подходит для трёхфазных систем без дополнительных решений
• Требуется внешнее подключение датчиков — сами датчики в комплект не входят
• Нет встроенной функции PID-регулирования — управляет только по пороговым значениям, не регулирует мощность плавно
• Максимальный ток 10 А — недостаточно для прямого управления крупными нагревателями (>2,3 кВт); нужен контактор

Примеры использования

• Контроль температуры в кожухе ЧПУ станка — три датчика на двигателях, один на радиаторе
• Автоматический запуск вентилятора в шкафу управления при превышении 45 °C
• Сигнализация перегрева в холодильном контуре — отключение компрессора при достижении верхней границы
• Мониторинг температуры в нескольких зонах технологического участка — все данные на одном экране

Практические советы

• Проверьте тип датчиков перед подключением — ТР-101 не указывает, какие именно датчики поддерживаются (термопара? RTD?). Обратитесь к документации производителя датчиков.
• При использовании длинных проводов от датчиков учтите потери сигнала — используйте экранированные кабели и заземлите экран.
• Для нагрузок выше 10 А всегда применяйте промежуточный контактор — прямое управление большим током снизит срок службы контактов реле.
• Настройка порогов выполняется через кнопки на лицевой панели — рекомендуется делать это при отключенном питании.
• При установке в щит с высокой температурой — убедитесь, что сам прибор находится вне зоны прямого нагрева от силовых элементов.
• Работа с регистром неисправностей требует доступа к меню — сохраните настройки перед сбросом, чтобы не потерять параметры.
