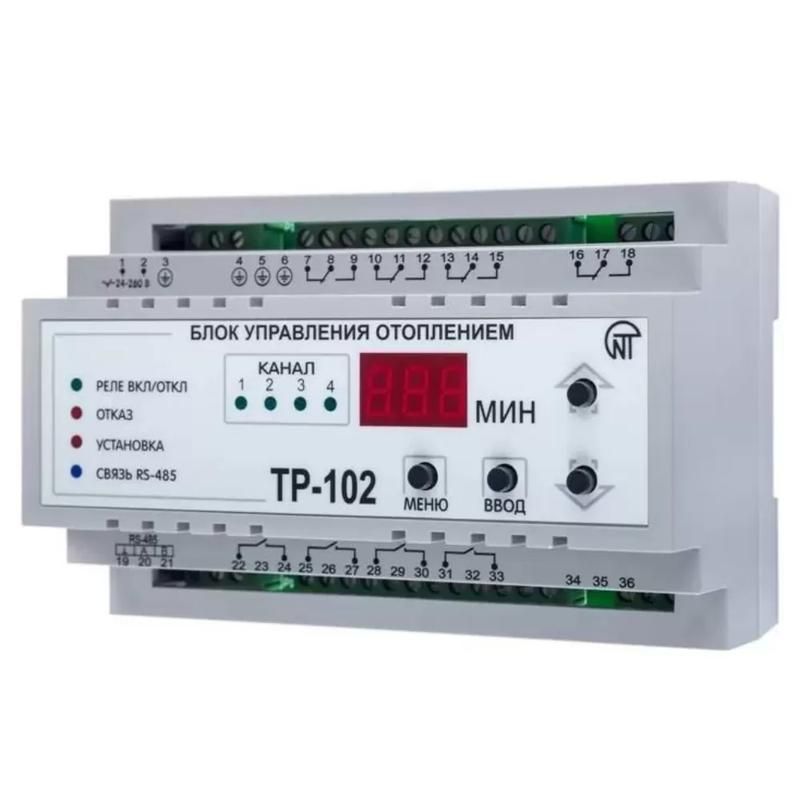

Реле цифровое температурное ТР-102 - 3425606102 НовАтек-Электро

Реле управления теплым полом ТР-102 от НовАтек-Электро — устройство для автоматического регулирования температуры в четырёх зонах напольного отопления. Артикул 3425606102 обеспечивает управление через внешние терморегуляторы и подключается к системам NT Cloud 4 и Modbus для удалённого контроля.

Назначение и область применения

Реле управления теплым полом ТР-102 предназначено для включения и выключения нагревательных элементов в четырёх независимых зонах — например, в комнатах, ванных, кухнях. Устройство работает с биметаллическими терморегуляторами, которые подают сигнал на включение/выключение при достижении заданной температуры. Подходит для жилых домов, офисов, общественных помещений с системой тёплого пола. Также поддерживает интеграцию с умными системами NT Cloud 4 и Modbus для централизованного управления.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 10 А на каждый контакт — позволяет управлять нагрузками до 2,2 кВт
• Количество переключающих контактов: 4 — по одному на каждую зону отопления
• Монтаж: на DIN-рейку шириной 35 мм, занимает 9 модулей
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев) — подходит для установки внутри распределительных щитов
• Диапазон рабочих температур: от -35 °C до +55 °C — допускает использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ3.1 — рассчитано на умеренный и холодный климат
• Индикация: светодиоды показывают состояние каждого канала (вкл./выкл.)
• Подключение: винтовые клеммы — надёжное соединение проводов сечением до 2,5 мм²
• Номинальная мощность: 0,05 кВА — потребление устройства собственной работы

Совместимость и монтаж

Реле управления теплым полом ТР-102 устанавливается на стандартную DIN-рейку в электрощите. Для работы требуется подключение:

• Питание 220 В AC — к клеммам L/N
• Сигналы от терморегуляторов — к входным клеммам каналов 1–4 (каждый канал реагирует на замыкание/размыкание контакта термостата)
• Выходы — к нагревательным кабелям или насосам (до 10 А на канал)

Поддерживается подключение к системам NT Cloud 4 и Modbus RTU — для этого используются дополнительные интерфейсы, не встроенные в сам блок, но требующие совместимого шлюза. Без шлюза устройство функционирует автономно с биметаллическими датчиками.

Безопасность и стандарты

Реле соответствует требованиям безопасности для бытовых и промышленных электроустановок. Защита IP40/IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания воды — установка возможна только в сухих внутренних помещениях. Климатическое исполнение УХЛ3.1 гарантирует работу при низких температурах, что важно для установки в неотапливаемых щитовых.

Преимущества

• Четыре независимых канала — можно настраивать разную температуру в каждой комнате
• Простая интеграция с существующими механическими терморегуляторами — не нужна замена всей системы
• Индикация состояния каналов — сразу видно, какой контур активен
• Надёжные винтовые клеммы — минимум проблем с контактами при длительной эксплуатации
• Поддержка Modbus и NT Cloud 4 — возможность будущего перехода на умную систему без замены основного блока

Ограничения применения

• Не имеет встроенного датчика температуры — требует внешнего терморегулятора
• Нельзя использовать в условиях повышенной влажности (ванная, баня) без дополнительной защиты корпуса
• Не подходит для управления мощностью — только включение/выключение (нет PWM или аналогового выхода)
• Для связи с NT Cloud 4 и Modbus необходимы сторонние шлюзы — само реле не содержит Ethernet или RS-485 портов
• Максимальная нагрузка 10 А — не годится для больших площадей (>20 м² на канал при 120 Вт/м²)

Примеры использования

• Управление тёплым полом в квартире: спальня, гостиная, кухня, ванная — каждый канал на свою зону
• Объекты с несколькими отдельными помещениями: офисные кабинеты, магазины, детские сады
• Замена старых реле в щитках с сохранением имеющихся термостатов
• Системы, где планируется поэтапный перевод на умное управление — ТР-102 остаётся базовым элементом

Практические советы

• Выбирайте терморегуляторы с нормально разомкнутыми контактами — они должны замыкать цепь при снижении температуры ниже заданной
• Проверьте сечение провода от реле к нагревателю — для 10 А рекомендовано не менее 1,5 мм², лучше 2,5 мм²
• При установке на DIN-рейку оставьте свободное место вокруг — устройство греется при работе, особенно при постоянной нагрузке
• Если используете Modbus — убедитесь, что шлюз поддерживает протокол RTU и имеет правильную адресацию каналов
• Для ванных комнат и других сырых мест — устанавливайте ТР-102 в герметичном боксе или вне зоны повышенной влажности
