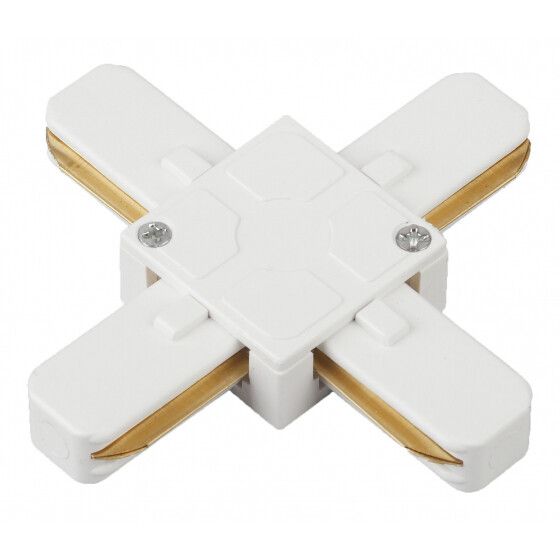

Коннектор для однофазного шинопровода Х-образный белый TR7-C 2W X WH - Б0032179 ЭРА

Коннектор для шинопровода Х-образный белый 2W X WH TR7-C от ЭРА предназначен для создания перекрёстных соединений между секциями шинопровода, обеспечивая гибкую расстановку осветительных приборов. Этот аксессуар используется в системах с одним рабочим напряжением 230 В и подходит для монтажа на стене.

Назначение и область применения

Коннектор для шинопровода Х-образный белый 2W X WH TR7-C позволяет соединить четыре направления шинопровода в одной точке - в виде буквы «X». Это удобно при необходимости разветвить питание в нескольких направлениях: например, для подключения светильников в углах помещений, над проходами или в сложных планировках офисов и торговых залов. Устройство предназначено исключительно для внутреннего использования в закрытых помещениях.

Технические характеристики

• Номинальное напряжение: 230 В
• Максимальная мощность на одну фазу: 1500 Вт
• Количество фаз: 1
• Класс защиты: II (двойная изоляция, заземление не требуется)
• Материал корпуса: пластик, матовая поверхность
• Цвет: белый
• Тип монтажа: настенный
• Тип изделия: аксессуар для шинопровода
• Подходит для подключения к шине: да

Обратите внимание: указанные габариты (0,01×0,01×0,01 мм) и наружный диаметр (0,01 мм) некорректны - вероятно, ошибка в данных. Реальные размеры должны соответствовать типовым решениям для шинопроводов ЭРА; рекомендуется сверяться с физическим образцом или технической документацией производителя.

Совместимость и монтаж

Коннектор для шинопровода Х-образный белый 2W X WH TR7-C совместим с шинопроводами серии TR7-C от ЭРА. Для установки необходимо:

• Отключить питание системы перед работой;
• Снять пластиковую заглушку с противоположной стороны шинопровода, куда будет вставляться коннектор;
• Вставить коннектор в шинопровод до щелчка - он защёлкивается механически;
• Убедиться, что все контакты плотно прилегают - проверьте визуально и легким покачиванием.

Не используйте силу при установке - это может повредить контактную группу внутри.

Безопасность и стандарты

Изделие имеет класс защиты II - двойная изоляция, что исключает необходимость подключения к заземлению. Соответствует требованиям безопасности для бытовых и коммерческих систем освещения. Материал корпуса не поддерживает горение и устойчив к воздействию нормальных температур окружающей среды.

Преимущества

• Позволяет создавать сложные схемы освещения без дополнительных переходников
• Матовый белый цвет легко интегрируется в современные интерьеры
• Простая и надёжная защёлкивающая система монтажа
• Работает с максимальной нагрузкой 1500 Вт на фазу - достаточно для большинства LED-светильников

Ограничения применения

• Не предназначен для использования во влажных помещениях (ванна, бассейн, улица)
• Не совместим с другими сериями шинопроводов кроме TR7-C
• Не рассчитан на токовые нагрузки выше 1500 Вт - превышение вызывает перегрев и выход из строя
• Запрещён монтаж в местах с высокими механическими нагрузками (например, под потолком с частым обслуживанием)

Примеры использования

• Освещение длинного коридора с ответвлением в два смежных помещения
• Система освещения в торговом зале с четырьмя рядами светильников, сходящимися в центре
• Размещение светильников вокруг круглой столешницы или выставочного стенда

Практические советы

• Перед покупкой убедитесь, что ваш шинопровод - именно серия TR7-C от ЭРА. Коннектор не работает с аналогами других брендов.
• Если вам нужен коннектор для трёх направлений - выбирайте T-образный, а не X-образный.
• При использовании в больших системах - делайте предварительную схему расположения, чтобы избежать перегрузки одного участка шины.
• Не оставляйте открытые концы шинопровода без заглушек - даже временно - это снижает безопасность.
