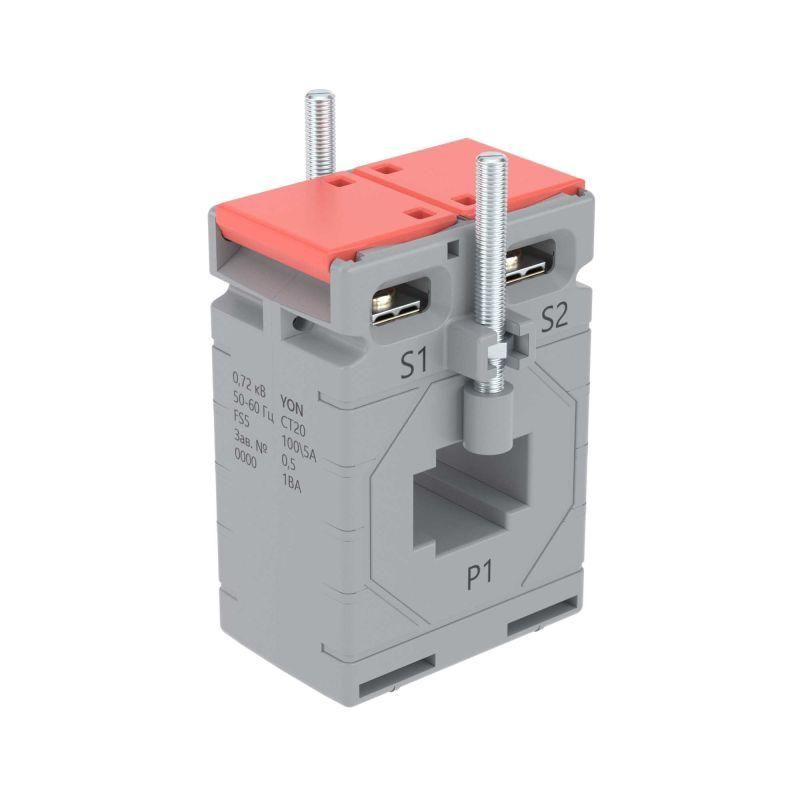

Трансформатор тока CT14 150/5А, класс точности-0.5, мощность -1ВА | CT14-150-0.5-1 DKC ДКС

Трансформатор тока CT14 150/5А, класс точности 0.5, мощность 1ВА от DKC предназначен для безопасного измерения и передачи тока в цепях управления, защиты и учёта. Этот трансформатор тока используется там, где требуется высокая точность при малой нагрузке, особенно в компактных распределительных устройствах.

Назначение и область применения

CT14 150/5А, класс точности 0.5, мощность 1ВА применяется в однофазных сетях переменного тока частотой 50–60 Гц с рабочим напряжением до 1 кВ. Он преобразует большой первичный ток (до 150 А) в меньший вторичный (5 А), который можно безопасно подключить к измерительным приборам, устройствам защиты, реле и системам автоматизации. Подходит для встраивания в низковольтные комплектные устройства (НКУ), шкафы релейной защиты, КТП, токопроводы и другую аппаратуру внутри помещений.

Технические характеристики

• Номинальный первичный ток: 150 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать в измерительных цепях с требованием к точности, например, для коммерческого учёта энергии
• Номинальная вторичная мощность: 1 В·А - ограниченная нагрузка, подходит только для маломощных приборов (например, микроамперметров, маленьких реле)
• Диаметр отверстия: 14 мм - проход для одножильного провода сечением до ~25 мм2
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - при аварийном токе в 5 раз выше номинала, трансформатор сохраняет работоспособность и не выдаёт опасных импульсов
• Подключение вторичной обмотки: через кабель (не имеет встроенных клемм)
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии

Совместимость и монтаж

CT14 150/5А, класс точности 0.5, мощность 1ВА устанавливается на жилу проводника без её размыкания - монтируется путём защёлкивания вокруг фазного провода. Для надёжной работы необходимо:

• Не допускать зазора между сердечником и проводом - провод должен плотно входить в отверстие 14 мм
• Запрещено замыкание вторичной обмотки во время работы - это вызывает перегрев и повреждение
• Перед монтажом проверьте целостность изоляции провода - трансформатор не герметичен, работает только в сухих условиях
• Вторичную цепь следует заземлить в одной точке, ближе к измерительному прибору

Безопасность и стандарты

Трансформатор тока CT14 150/5А, класс точности 0.5, мощность 1ВА соответствует требованиям безопасности: имеет защиту от прикосновения и прошёл сертификацию. Применяется в соответствии с нормами ГОСТ IEC 60044-1 для измерительных трансформаторов тока. Сертификат подтверждает соответствие требованиям к точности, термической и электродинамической стойкости.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта и контроля качества энергии
• Малые габариты благодаря компактному исполнению - легко встраиваются в плотные щиты
• Фактор FS=5 снижает риск выхода из строя при кратковременных перегрузках
• Готовый к использованию продукт - не требует сборки, настройки или внешнего питания

Ограничения применения

• Нельзя применять при нагрузке свыше 1 В·А - превышение вызовет искажение показаний и перегрев
• Не рассчитан на трёхфазные системы - только для однофазных цепей
• Не подходит для открытых площадок или сырых сред - отсутствует IP-защита
• Не используйте с многожильными проводами большего сечения - диаметр 14 мм не позволит закрыть крышку
• Не рекомендован для длительной работы при токе более 150 А - возможен перегрев и потеря точности

Примеры использования

• Подключение к счетчику активной энергии в бытовом или коммерческом щите
• Работа с реле перегрузки в шкафу автоматического ввода резерва (АВР)
• Связь с контроллером PLC в системе телемеханики на объекте ЖКХ
• Измерение потребления в одном из фазных проводов в КТП

Практические советы

• Выбирая трансформатор тока CT14 150/5А, класс точности 0.5, мощность 1ВА, убедитесь, что ваш измерительный прибор имеет суммарную нагрузку ≤1 В·А - обычно это менее 100 Ом сопротивления
• Проверяйте направление намотки: стрелка на корпусе указывает правильное положение тока (P1→S1)
• Если нужна повышенная помехоустойчивость - экранируйте вторичный кабель и заземлите экран
• Для долговечности не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть +5…+40 C
• Этот трансформатор тока - часть серии YON СТ; совместим со всеми изделиями этой серии по форм-фактору и креплению
