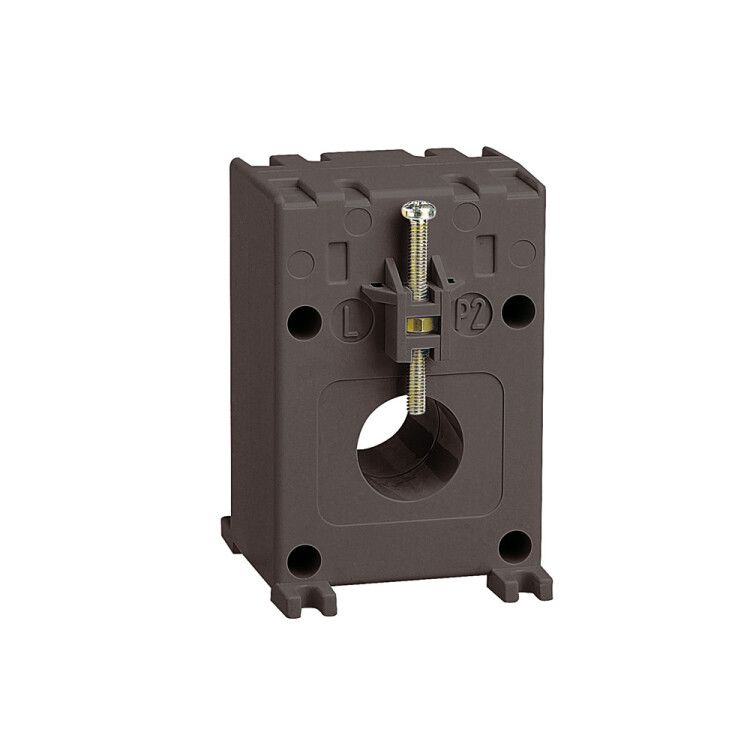

Трансформатор тока D.21mm-16x12,5mm 150/5А | TABB50C150 Legrand

Трансформатор тока Legrand TABB50C150 - компактный кабельный трансформатор с диаметром отверстия 21 мм, предназначенный для измерения и защиты в цепях переменного тока до 150 А. Устройство легко устанавливается на проводник без его разрывания, обеспечивает высокую точность класса 0,5 и подходит для подключения счетчиков, реле и систем контроля энергии.

Назначение и область применения

Трансформатор тока Legrand TABB50C150 используется для преобразования больших значений тока (до 150 А) в безопасный для измерительных приборов уровень - 5 А. Применяется в распределительных щитах, автоматических выключателях, системах учёта электроэнергии и устройствах защиты. Подходит для установки на одиночные кабели в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Диаметр отверстия: 21 мм - позволяет надеть на кабель диаметром до 21 мм без его разрезания;
• Номинальный первичный ток: 150 А - максимальный рабочий ток, который можно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5%, подходит для коммерческого учёта;
• Размеры проёма: 16,5 × 12,5 мм - габариты внутреннего канала для кабеля;
• Номинальная вторичная полная мощность: 3 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Фактор ограничения перенапряжения (FS): 5 - способность выдерживать кратковременные перегрузки тока до 5×номинала без повреждения;
• Количество обмоток: одна первичная, одна вторичная - стандартная конфигурация для однонаправленного измерения;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Установка на защёлках: да - корпус открывается и фиксируется без инструментов;
• Защита от прикосновения: да - предотвращает случайный контакт с токоведущими частями после установки.

Совместимость и монтаж

Трансформатор тока Legrand TABB50C150 совместим с любыми устройствами, принимающими входной сигнал 5 А: электронными счётчиками, реле защиты, контроллерами и анализаторами качества сети. Монтируется на уже установленный кабель - достаточно развести защёлки, поместить кабель в отверстие и зафиксировать корпус. Не требует отключения питания при установке, если соблюдаются правила безопасности. Кабель должен иметь внешний диаметр ≤21 мм. Для правильной работы вторичная цепь всегда должна быть замкнута - размыкание её во время работы вызывает опасное напряжение!

Безопасность и стандарты

Изделие соответствует требованиям международных норм на трансформаторы тока для измерительных целей. Защита от прикосновения и прочная конструкция обеспечивают безопасную работу даже в условиях повышенной влажности и загрязнённости. Наличие FS=5 гарантирует отказоустойчивость при кратковременных перегрузках, характерных для пусковых токов двигателей.

Преимущества

• Быстрая установка благодаря защёлкам - экономит время при монтаже и модернизации;
• Не требуется разрывать кабель - идеально для реконструкции существующих сетей;
• Высокая точность класса 0,5 - допустима для оплаты по счётчику;
• Закрытый корпус с защитой от прикосновения снижает риск поражения током;
• Стандартное винтовое подключение - совместимо с большинством приборов учета.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 150 А - возможны перегрев и потеря точности;
• Вторичная цепь не должна быть разомкнута во время работы - создаётся опасное напряжение (>1000 В);
• Не подходит для многожильных кабелей с суммарным диаметром >21 мм;
• Мощность 3 ВА ограничивает количество подключаемых приборов - не используйте с несколькими счётчиками одновременно без проверки суммарной нагрузки;
• Не рассчитан на постоянное погружение в жидкости или экстремальные температуры - работает в помещениях с нормальной средой.

Примеры использования

• Установка на вводном кабеле в квартирном щите для подключения цифрового счётчика;
• Измерение потребления на линии насоса или вентилятора в промышленном оборудовании;
• Контроль тока в цепи конвейера с использованием реле перегрузки;
• Модернизация старого щита без демонтажа кабелей - просто надевается на имеющийся провод.

Практические советы

• Перед установкой убедитесь, что кабель имеет диаметр ≤21 мм - иначе трансформатор не закроется;
• Проверьте, чтобы вторичная цепь была замкнута через измерительный прибор - никогда не оставляйте выводы “в воздухе”;
• При подключении нескольких приборов к одной вторичной обмотке сложите их полные мощности - они не должны превышать 3 ВА;
• Используйте этот трансформатор только для измерения и защиты - он не предназначен для управления нагрузкой;
• При замене или диагностике - отключите питание, прежде чем трогать вторичные провода.
