Трансформатор тока d40мм 50.5х12.5мм 500/5А Leg TA54050C500 Legrand

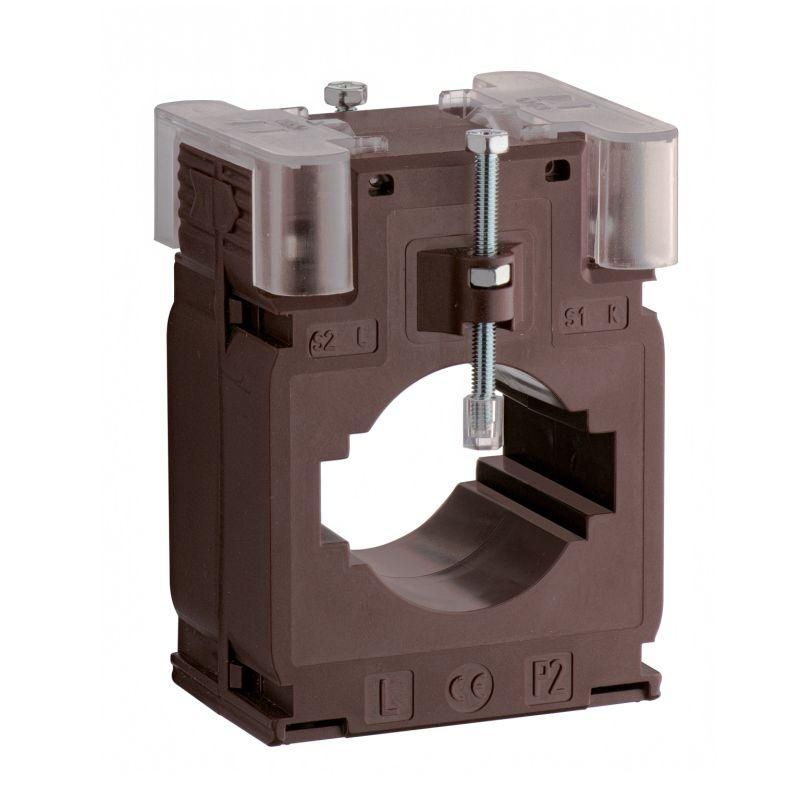

Трансформатор тока Legrand TA54050C500 - устройство для измерения и защиты в цепях переменного тока до 500 А, предназначен для установки на шины или кабели диаметром до 40 мм. Его компактная форма и точные параметры делают его удобным решением для распределительных щитов, автоматических выключателей и систем учёта энергии.

Назначение и область применения

Трансформатор тока Legrand TA54050C500 преобразует высокий первичный ток (до 500 А) в безопасный вторичный сигнал 5 А, который можно подключить к измерительным приборам, реле защиты или счетчикам электроэнергии. Применяется в промышленных и коммерческих объектах: в щитах управления, на входах оборудования, в системах автоматизации. Подходит для монтирования на жесткие проводники, где требуется бесконтактное измерение тока без разрыва цепи.

Технические характеристики

• Первичный ток: 500 А
• Вторичный ток: 5 А
• Внутренний диаметр окна: 40 мм
• Габариты: 50,5 × 12,5 мм
• Тип: разъемный (расщепляемый корпус)
• Частота: 50 Гц
• Класс точности: не указано (для базового учета и защиты, не для метрологической точности)

Совместимость и монтаж

Трансформатор тока Legrand TA54050C500 устанавливается путём раскрытия корпуса и надевания на токоведущую шину или кабель. После фиксации замыкается защёлка. Для работы необходимо замкнуть вторичную обмотку через нагрузку (измерительный прибор или реле); разрыв цепи во время работы опасен - возможен перегрев и повреждение устройства. Максимальный диаметр проводника - 40 мм; не подходит для многожильных кабелей с внешним диаметром больше этого значения. Совместим с большинством стандартных реле защиты и измерительных приборов, рассчитанных на входной ток 5 А.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для трансформаторов тока класса IEC 61869. Конструкция обеспечивает гальваническую развязку между первичной и вторичной цепью. Напряжение изоляции не указано - не предназначено для прямой работы на высоких напряжениях. Установка допускается только в закрытых распределительных устройствах, исключающих доступ к токоведущим частям.

Преимущества

• Разъемная конструкция позволяет установить трансформатор без отключения питания - экономит время при модернизации или диагностике.
• Малые габариты (50,5×12,5 мм) позволяют использовать его в плотно укомплектованных щитах.
• Изготовлен из качественных материалов, обеспечивающих долговечность в условиях промышленной среды.
• Поддерживается брендом Legrand - известный производитель с проверенной репутацией в области электротехнической аппаратуры.

Ограничения применения

• Не предназначен для измерений с высокой точностью (например, для коммерческого учёта энергии) - класс точности не указан.
• Запрещён разрыв вторичной цепи при работающем первичном токе - риск возникновения высокого напряжения и выхода из строя.
• Не работает с постоянным током - только с переменным током 50 Гц.
• Не подходит для кабелей с внешним диаметром более 40 мм - требует точного совпадения посадочного размера.

Примеры использования

• Подключение к реле перегрузки в силовом щите станка с двигателем 400 А.
• Измерение потребления тока на вводе в административное здание для системы SCADA.
• Мониторинг нагрузки на конвейере в пищевой промышленности с использованием аналогового входа контроллера.

Практические советы

• Перед установкой убедитесь, что диаметр проводника не превышает 40 мм - используйте штангенциркуль для контроля.
• Обязательно соединяйте вторичные выводы с нагрузкой перед включением основной цепи - даже кратковременный разрыв может повредить трансформатор.
• При монтаже в щитах с несколькими трансформаторами соблюдайте порядок фаз - помечайте провода, чтобы избежать ошибок в подключении.
• Legrand TA54050C500 лучше всего применять там, где важна скорость монтажа и надёжность, а не высокая точность измерения - он не замена метрологическому трансформатору.
