Трансформатор тока СТ20 300/5А, класс точности-0.5, мощность -2.5ВА | CT20-300-0.5-2.5 DKC ДКС

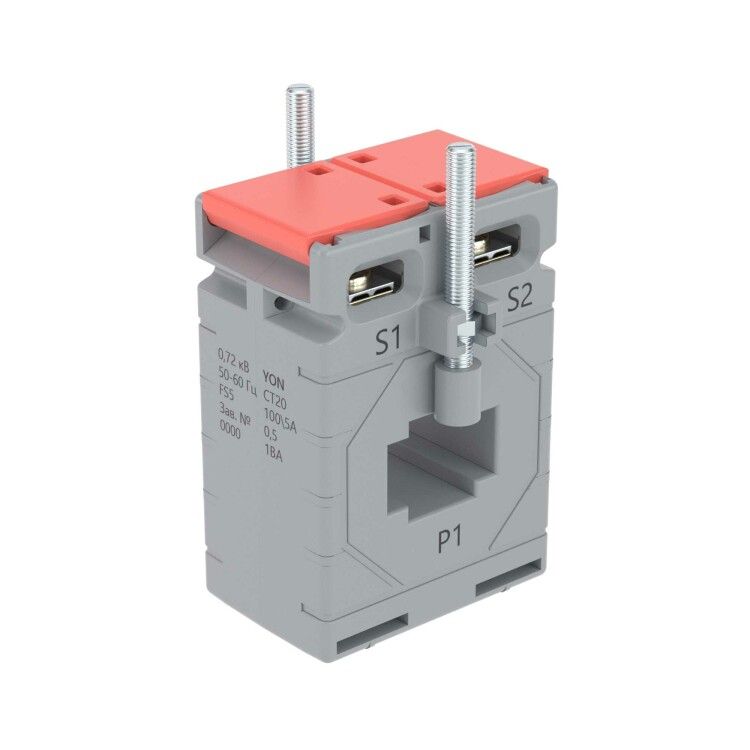

Трансформатор тока СТ20 300/5А, класс точности 0.5, мощностью 2.5 В·А от бренда DKC (ДКС) - компактный измерительный прибор для точного учета тока в цепях до 300 А. Подходит для установки в щитах управления, системах автоматизации и приборах учёта электроэнергии.

Назначение и область применения

Трансформатор тока СТ20 300/5А используется для снижения высоких значений рабочего тока до безопасного уровня 5 А, который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты или устройствам сбора данных. Применяется там, где важна точность и ограниченное пространство: в распределительных щитах, на производственных линиях, у станков с частотными преобразователями, в системах энергоаудита.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный постоянный ток, который может проходить через трансформатор без потери точности;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне нагрузки; подходит для коммерческого учёта энергии;
• Номинальная вторичная мощность: 2,5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без снижения точности;
• Количество вторичных обмоток: одна - позволяет подключить один прибор или группу последовательно соединённых приборов суммарной мощностью ≤2,5 В·А;
• Фактор ограничения перенапряжения FS 5 - при аварийном токе до 5×300 А (до 1500 А) трансформатор сохраняет целостность и не создаёт опасного напряжения на выводах;
• Габариты: 15×20×15 мм - очень компактный корпус, легко помещается даже в плотно укомплектованных шкафах;
• Подключение вторичной цепи: кабель - выводы предназначены для прямой проводной связи с приборами;
• Защита от прикосновения: да - корпус закрыт, исключает случайное касание токоведущих частей;
• Сертификация: есть - соответствует требованиям ГОСТ и имеет документально подтверждённую надёжность.

Совместимость и монтаж

Трансформатор тока СТ20 300/5А монтируется на жесткий проводник (шину или кабель) диаметром до 14 мм. Он не требует разрывания цепи - фиксируется защёлкой вокруг провода. Установка возможна только при отключенном питании. Первичная обмотка - одножильная, не имеет собственных клемм. Вторичная цепь должна быть замкнута во время работы: размыкание её под нагрузкой вызывает опасное высокое напряжение!

Безопасность и стандарты

Трансформатор тока СТ20 300/5А выполнен в соответствии с требованиями безопасности ГОСТ Р МЭК 61869-2. Защита от прикосновения и фактор FS 5 обеспечивают безопасность при работе в условиях повышенной нагрузки. Сертифицирован для применения в промышленных сетях переменного тока 50–60 Гц.

Преимущества

• Высокая точность класса 0.5 - идеален для учёта потребляемой энергии;
• Минимальные габариты - удобен для модульных решений и малогабаритных щитов;
• Устойчивость к перегрузкам благодаря FS 5 - снижает риск повреждения при скачках тока;
• Закрытый корпус - долговечность и безопасность в запылённых средах;
• Работает без внешнего питания - полностью пассивное устройство.

Ограничения применения

• Не предназначен для постоянной работы выше 300 А - превышение может привести к перегреву и искажению показаний;
• Вторичная нагрузка не должна превышать 2,5 В·А - подключение нескольких приборов требует проверки суммарной мощности;
• Не работает с постоянным током - только для переменного тока 50–60 Гц;
• Не допускается разрыв вторичной цепи при наличии тока в первичной обмотке - это опасно для оборудования и персонала;
• Не рассчитан на открытую установку вне щита - требуется защита от механических воздействий и осадков.

Примеры использования

• Подключение к цифровому счётчику электроэнергии в промышленном щите;
• Интеграция в систему SCADA для мониторинга тока на линии насосной станции;
• Обеспечение сигнала для реле перегрузки на конвейере с двигателем 300 А;
• Участие в системе энергоэффективности завода с контролем нагрузки на группы оборудования.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен свободно входить в окно трансформатора (не более 14 мм);
• При подключении вторичной цепи используйте медный кабель сечением ≥1,5 мм2 и минимальной длиной - чтобы не увеличивать активное сопротивление;
• Не забывайте замыкать вторичные выводы перед отключением первичного тока - это предохраняет от импульсов напряжения;
• Если нужна большая нагрузка - выбирайте модель с мощностью 5 В·А или больше, так как 2,5 В·А ограничивает число подключаемых приборов;
• Трансформатор СТ20 300/5А от DKC хорошо сочетается с другими изделиями серии - можно использовать в комплексных решениях с аналогичными элементами.
