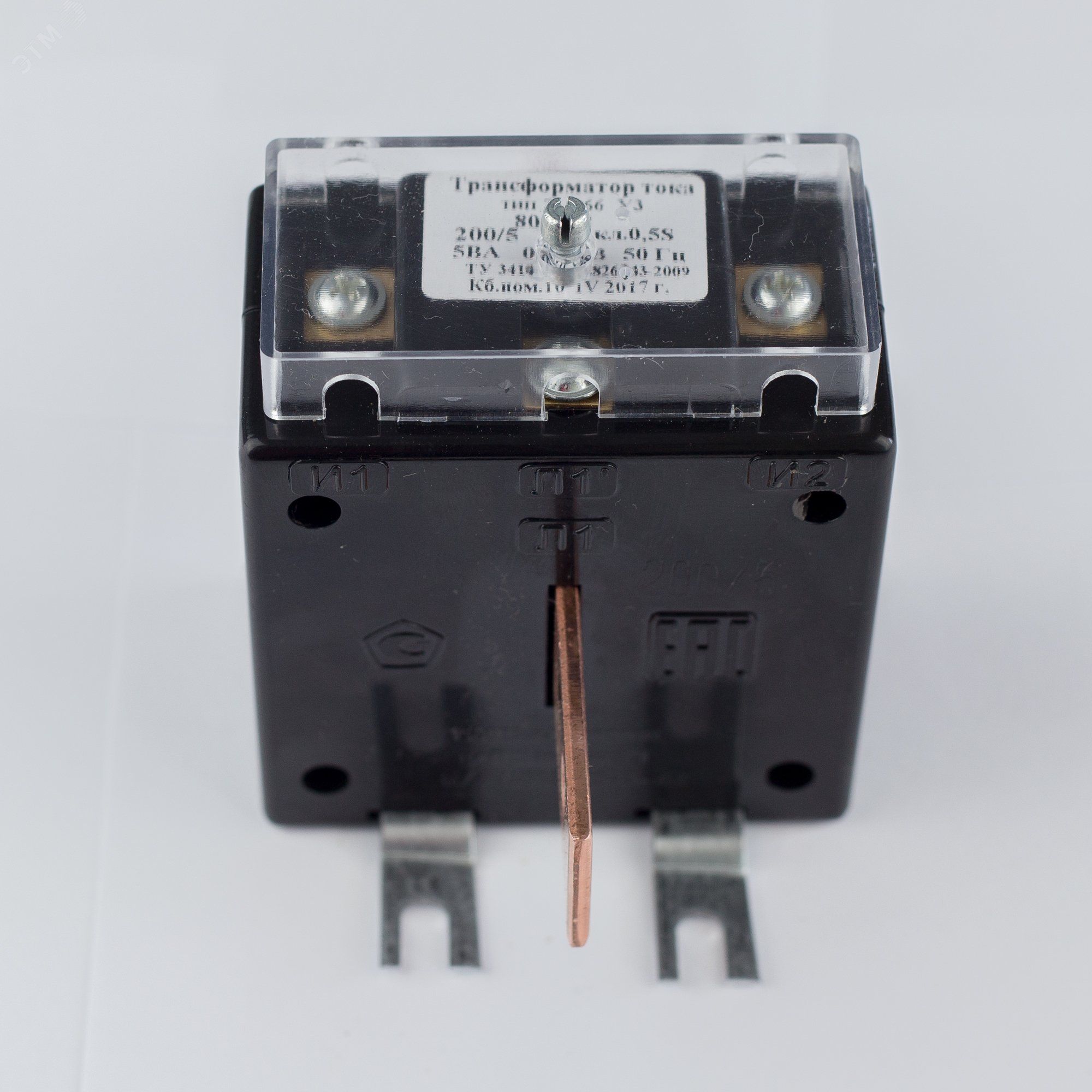

Трансформатор тока ТОП-0.66 400/5 А, 0.5, 5 В.А, с шиной Костромское ФКУ ИК-1 ОС0000066249

Трансформатор тока ТОП 0,66 5 ВА 0,5 400/5 от ФКУ ИК-1 (Кострома) предназначен для точного измерения больших токов путём их снижения до безопасного уровня, подходящего для подключения измерительных приборов и устройств защиты. Этот тип трансформатора применяется в энергосистемах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 400/5 используется для преобразования высоких значений рабочего тока - до 400 А - в стандартный вторичный ток 5 А. Это позволяет подключать к нему обычные измерительные приборы: амперметры, счетчики, реле защиты. Применяется в распределительных щитах, на вводах питания, в цепях автоматизации промышленного оборудования. Особенно актуален там, где требуется одновременно контролировать нагрузку и обеспечивать защиту от перегрузок и КЗ.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ - рассчитан для сетей до 660 В переменного тока;
• Первичный ток: 400 А - максимальная нагрузка, которую можно измерить без искажений;
• Вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных устройств;
• Мощность вторичной обмотки: 5 ВА - суммарная нагрузка, которую может питать трансформатор без потери точности;
• Класс точности: 0,5 - допустимая погрешность измерения +-0,5% при номинальной нагрузке;
• Тип конструкции: проходной - проводник проходит через сердечник, не требует разрывов в цепи.

Совместимость и монтаж

ТОП 0,66 5 ВА 0,5 400/5 устанавливается на шины или кабели без их разрезания. Монтируется в распределительных устройствах, щитах или на опорах. Для работы необходимо подключить вторичную обмотку исключительно к нагрузке с суммарным импедансом ≤ 5 ВА. Нельзя оставлять вторичную цепь разомкнутой - это вызывает опасное повышение напряжения и риск пробоя изоляции. Подключение выполняется медными проводами сечением ≥ 2,5 мм2. Убедитесь, что внешний проводник имеет диаметр, соответствующий внутреннему отверстию трансформатора - он рассчитан на провода до 400 А, обычно это многожильный кабель Ø 18–22 мм.

Безопасность и стандарты

Трансформатор тока ТОП 0,66 5 ВА 0,5 400/5 соответствует требованиям ГОСТ Р 52737-2007 для измерительных трансформаторов тока класса точности 0,5. Произведён в соответствии с нормами безопасности для электроустановок до 1 кВ. Обеспечивает гальваническую развязку между первичной цепью и измерительными приборами, защищая оборудование и персонал от высоких напряжений и токов КЗ.

Преимущества

• Высокая точность измерений благодаря классу 0,5 - идеально для учёта электроэнергии и контроля качества сети;
• Проходная конструкция - минимум работ при установке, не требует демонтажа силового кабеля;
• Стандартный выход 5 А - совместим со всеми распространёнными приборами и реле;
• Защита приборов - предотвращает выход из строя чувствительных устройств при аварийных режимах;
• Надёжная изоляция - работает в условиях повышенной влажности и температурных колебаний.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 400 А - возможна перегрев и потеря точности;
• Не использовать в цепях постоянного тока - работает только на переменном токе частотой 50 Гц;
• Обязательно замыкание вторичной цепи во время эксплуатации - размыкание запрещено;
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и механических воздействий;
• Максимальная нагрузка 5 ВА - нельзя подключать несколько приборов с суммарной мощностью более этого значения.

Примеры использования

• Подключение к счётчикам активной и реактивной энергии в щите главного ввода здания;
• Работа в составе системы релейной защиты на входе в цеховой распределительный пункт;
• Измерение тока нагрузки на конвейере, насосной станции или компрессоре с автоматическим управлением;
• Контроль баланса фаз в трёхфазной сети с помощью трёх таких трансформаторов.

Практические советы

• Выбирайте ТОП 0,66 5 ВА 0,5 400/5 только тогда, когда ваша нагрузка близка к 400 А - для меньших токов лучше взять трансформатор с меньшим коэффициентом (например, 100/5);
• Проверьте, чтобы второй проводник в цепи был надёжно закреплён - плохой контакт увеличивает погрешность;
• При использовании нескольких трансформаторов в одной системе - соблюдайте одинаковое направление намотки и полярность выводов;
• При замене или обслуживании всегда отключайте питание и замкните вторичную обмотку перед отсоединением приборов;
• Этот трансформатор от ФКУ ИК-1 (Кострома) - проверенная модель, но не используйте его в качестве трансформатора для сварочных аппаратов или импульсных нагрузок - они нарушают форму сигнала и влияют на точность.
