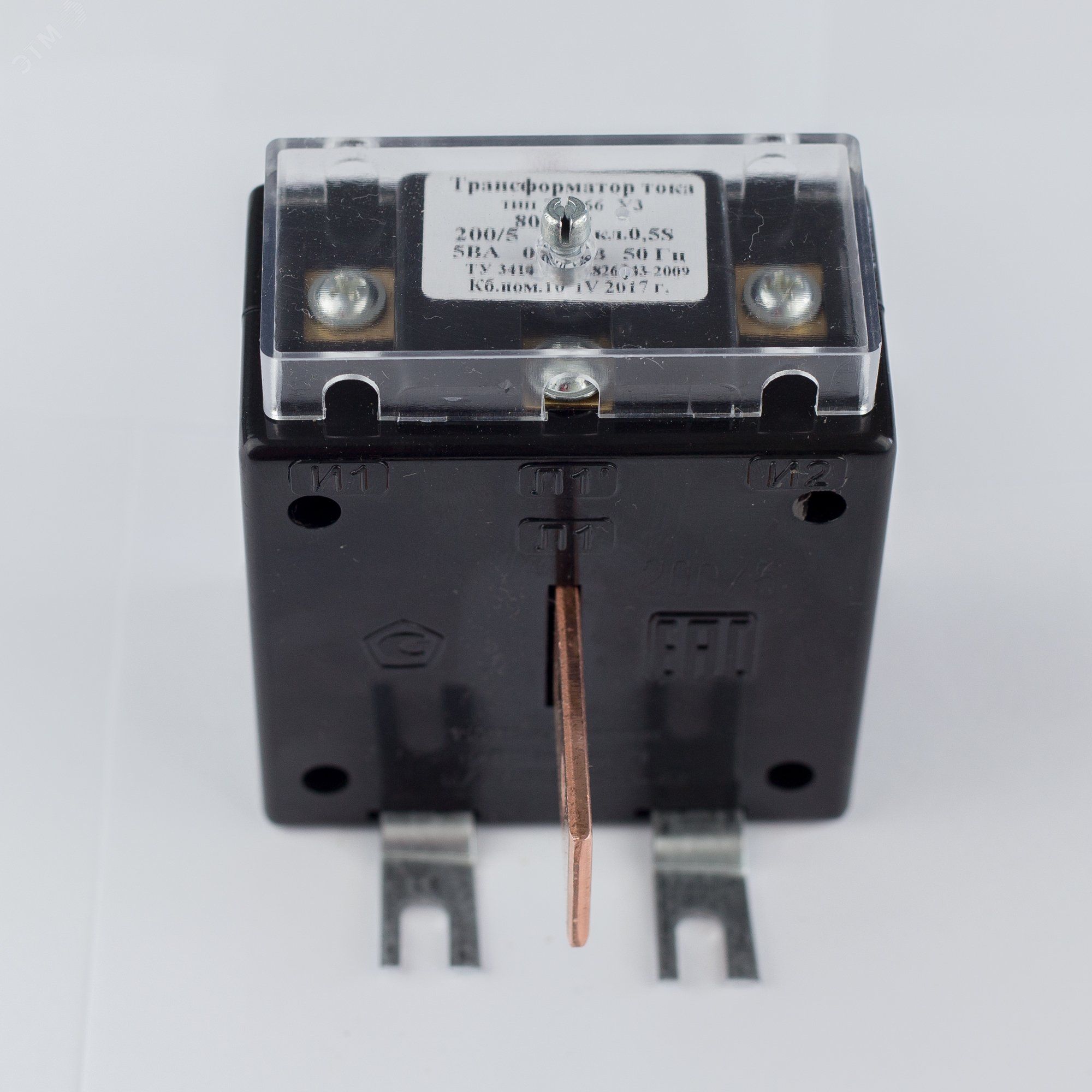

Трансформатор тока ТОП 0.66кВ 5ВА 0.5 S 400/5 Кострома ОС0000066266 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 кВ 5 ВА 0,5 S 400/5 предназначен для точного измерения больших токов и обеспечения безопасности измерительных устройств в сетях напряжением до 0,66 кВ. Этот прибор используется в системах учёта энергии и релейной защиты, особенно там, где требуется высокая точность класса 0,5. Бренд ФКУ ИК-1 (Кострома) выпускает эту модель под артикулом ос0000066266.

Назначение и область применения

Трансформатор тока ТОП 0,66 кВ 5 ВА 0,5 S 400/5 снижает первичный ток в 80 раз - от 400 А до 5 А - чтобы безопасно подключить его к измерительным приборам: счетчикам, амперметрам, реле защиты. Применяется в распределительных щитах, на вводах объектов, в цепях автоматизации промышленного оборудования. Подходит для установки в сети с рабочим напряжением до 660 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Первичный ток: 400 А
• Вторичный ток: 5 А
• Номинальная мощность: 5 ВА
• Класс точности: 0,5 - допустимая погрешность +-0,5% при нагрузке до 5 ВА
• Тип исполнения: S - повышенная точность при малых токах (до 5% от номинала)
• Частота: 50 Гц

Совместимость и монтаж

ТОП 0,66 кВ 5 ВА 0,5 S 400/5 устанавливается на шину или одиночный проводник без разрыва цепи - через проём в корпусе. Для работы требует замкнутой вторичной цепи: нельзя оставлять вторичную обмотку разомкнутой во время работы! Подключение выполняется к приборам с номинальным входным током 5 А. Максимальная нагрузка на вторичную обмотку - 5 ВА; при превышении точность снижается.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 8.699–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между силовой цепью и измерительными приборами, что исключает риск повреждения чувствительной аппаратуры при КЗ. Корпус выполнен из прочного диэлектрика, обеспечивающего защиту от случайного контакта с токоведущими частями.

Преимущества

• Высокий класс точности 0,5 позволяет использовать прибор для коммерческого учёта электроэнергии
• Режим S гарантирует сохранение точности даже при токах ниже 5% от номинала - важно для систем с переменной нагрузкой
• Мощность 5 ВА достаточна для большинства современных цифровых счётчиков и реле
• Стандартный коэффициент трансформации 400/5 совместим со всеми типовыми измерительными устройствами

Ограничения применения

• Не применяется в сетях выше 0,66 кВ - возможен пробой изоляции
• Не предназначен для постоянного тока - работает только на переменном токе 50 Гц
• Вторичная цепь должна всегда быть замкнута; размыкание под нагрузкой вызывает опасное перенапряжение
• Не рекомендован для длительной работы при нагрузках свыше 5 ВА - снижается точность и возрастает нагрев

Примеры использования

• Подключение к трёхфазному счётчику электроэнергии на вводе в производственный цех
• Защита двигателя через реле перегрузки в системе управления конвейера
• Измерение тока в распределительном щите жилого комплекса с автоматическим учетом потребления
• Контроль тока в системе бесперебойного питания (ИБП) с фиксацией пиков нагрузки

Практические советы

• Проверьте перед монтажом, что диаметр провода соответствует внутреннему проёму трансформатора - ТОП 0,66 кВ 5 ВА 0,5 S 400/5 рассчитан на одножильный провод до 25 мм2
• Обязательно используйте кабель с медными жилами и надёжные зажимы на вторичной стороне - плохой контакт увеличивает погрешность
• При установке нескольких трансформаторов на одну шину соблюдайте минимальный интервал между ними - не менее 5 см, чтобы избежать взаимного влияния
• После монтажа проверьте целостность вторичной цепи тестером - разрыв недопустим!
• Этот трансформатор не является защитным устройством сам по себе - он лишь обеспечивает сигнал для реле, которое уже выполняет функцию защиты
