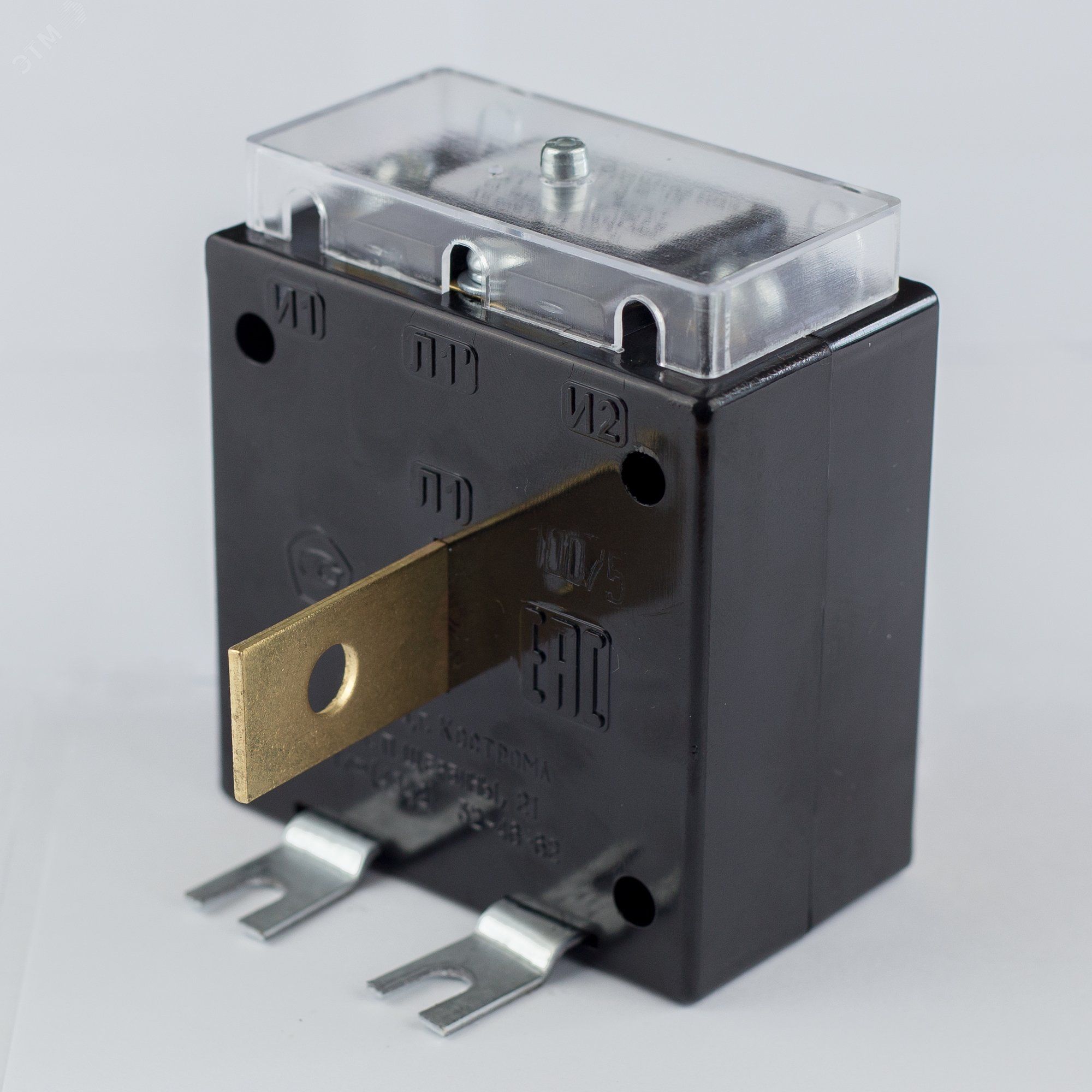

Трансформатор тока ТОП-0.66 5В.А 0.5 S 75/5 Кострома ОС0000066259 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 75/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Продукт от бренда Костромское ФКУ ИК-1 с артикулом ос0000066259 применяется в энергосистемах для точного учета и защиты оборудования.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 75/5 используется для преобразования больших токов (до 75 А) в малые (5 А), которые можно безопасно измерять стандартными приборами. Он применяется в цепях переменного тока напряжением до 0,66 кВ. Основные задачи: обеспечение точного учета электроэнергии через счетчики, работа в составе устройств релейной защиты, предотвращение повреждения измерительных приборов при аварийных режимах.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Номинальный первичный ток: 75 А
• Номинальный вторичный ток: 5 А
• Номинальная мощность: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Тип исполнения: S - повышенный класс точности при перегрузках до 120% от номинала

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 75/5 устанавливается на шины или кабели с внешним диаметром, соответствующим внутреннему проходному отверстию. Для правильной работы необходимо:

• Закрывать вторичную обмотку только через нагрузку (не допускать холостой ход - это вызывает опасное повышение напряжения)
• Подключать вторичную цепь к приборам с суммарной нагрузкой не выше 5 ВА
• Монтировать на фазном проводе перед измерительным устройством, соблюдая полярность (обозначена на корпусе)

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ Р 8.420–2014 и МЭК 61869-2. Обеспечивает гальваническую развязку между силовой цепью и измерительной системой, что исключает риск поражения током при работе с приборами. Нельзя использовать в цепях постоянного тока - работает только на переменном токе частотой 50 Гц.

Преимущества

• Высокая точность класса 0,5 позволяет применять прибор в коммерческом учете электроэнергии
• Работоспособность при перегрузках до 120% (класс S) увеличивает надежность защиты при пусковых токах
• Компактная конструкция легко монтируется на существующие шины без демонтажа
• Стандартный выход 5 А совместим со всеми типами современных счетчиков и реле

Ограничения применения

• Не предназначен для установки в цепях постоянного тока
• Не рассчитан на работу при температуре ниже -25C или выше +40C (без специального исполнения)
• Недопустимо открывать вторичную цепь во время работы - возможна грозовая перенапряжение
• Максимальная нагрузка - 5 ВА; превышение вызывает искажение показаний и перегрев

Примеры использования

• Подключение к трехфазным счетчикам в щитах управления промышленных предприятий
• Защита автоматических выключателей на вводе в здание с током до 75 А
• Измерение тока в цепях конвейеров, насосных станций, компрессоров
• Системы автоматического контроля качества электроэнергии

Практические советы

• Перед монтажом проверьте, чтобы ток в цепи не превышал 75 А - иначе будет потеря точности
• Выбирайте кабель с диаметром, который свободно проходит через окно трансформатора - не используйте принудительное усилие
• Вторичные выводы всегда соединяйте с нагрузкой (например, счетчиком или реле) до включения питания
• При использовании нескольких трансформаторов в одной системе следите за одинаковым направлением намотки (полярностью)
• ТОП 0,66 5 ВА 0,5 S 75/5 от Костромского ФКУ ИК-1 - надежный вариант для средних сетей, где важны точность и долговечность
