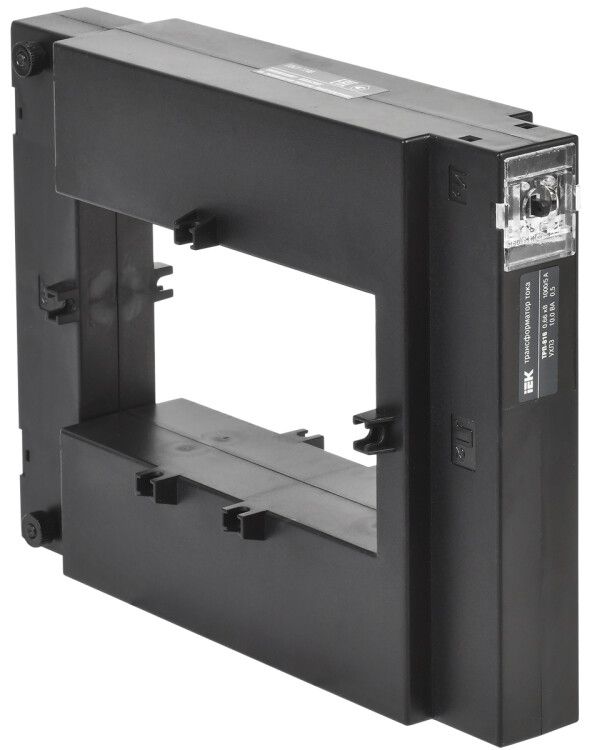

Трансформатор тока ТРП-816 1000/5 10ВА кл. точн. 0,5 | ITT816-2-D100-1000 IEK

Трансформатор тока ТРП-816 1000/5 10ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях переменного тока до 1000 А и передачи сигнала на счетчики, устройства защиты и контроля. Артикул itt816-2-d100-1000 соответствует катушечному исполнению с окном, что позволяет установить его без разрыва провода.

Назначение и область применения

Трансформатор тока ТРП-816 1000/5 10ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 1000 А) в безопасный вторичный сигнал 5 А, который подключается к измерительным приборам - счётчикам, реле защиты, контроллерам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с высокими нагрузками.

Технические характеристики

• Первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне;
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепью;
• Габариты: 80×160×80 мм - компактный размер для монтажа в ограниченном пространстве;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Диапазон температур: от –45 C до +50 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе;
• Монтажное исполнение: с окном - проходной тип, монтируется вокруг проводника без его отсоединения;
• Сертификация: да - имеет свидетельство об утверждении типа средств измерений (реестр №54961-13);
• Нормативы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным стандартам РФ.

Совместимость и монтаж

Трансформатор тока ТРП-816 1000/5 10ВА класс точности 0,5 совместим с любыми приборами, принимающими входной сигнал 5 А: аналоговые и цифровые счётчики, реле тока, системы АСКУЭ. Монтаж выполняется на подготовленную площадку - через два крепёжных отверстия в корпусе. Главное условие: проводник с током до 1000 А должен проходить через центральное окно. Никакой разрезки шины или кабеля не требуется. После установки вторичная обмотка подключается к прибору медными проводами сечением не менее 1,5 мм2. Обязательно замыкание вторичной цепи - разрыв запрещён!

Безопасность и стандарты

Трансформатор тока ТРП-816 1000/5 10ВА класс точности 0,5 соответствует ГОСТ 7746 и внесён в Государственный реестр средств измерений. Это значит, что он официально допущен для использования в коммерческом учёте энергии. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Класс точности 0,5 гарантирует законную достоверность показаний при поверке.

Преимущества

• Высокая точность (класс 0,5) - важна для точного учёта и финансовой отчётности;
• Проходное исполнение с окном - быстрый монтаж без отключения питания;
• Широкий температурный диапазон - надёжная работа даже в неотапливаемых помещениях;
• Сертифицирован для коммерческого учёта - не требует дополнительных согласований;
• Компактные габариты - легко помещается в плотные щиты и распределительные камеры;
• Винтовое подключение - долговечность и отказоустойчивость контактов.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50–60 Гц;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - возможен пробой изоляции и повреждение оборудования;
• IP20 не защищает от влаги и пыли - нельзя использовать во влажных или пыльных средах без дополнительной защиты (например, в герметичном боксе);
• Максимальная нагрузка 10 В·А - не подходит для подключения нескольких приборов одновременно без расчёта суммарной мощности;
• Требуется соблюдение посадочного размера - окно рассчитано на проводники определённого диаметра; при слишком толстом проводе установка невозможна.

Примеры использования

• Установка на вводе в административное здание для коммерческого учёта электроэнергии;
• Измерение тока на главной шине промышленного станка с автоматическим управлением;
• Подключение к системе АСКУЭ на тепловой электростанции для сбора данных по расходу;
• Фиксация нагрузки на силовом кабеле в распределительном пункте (РП) с последующей аналитикой.

Практические советы

• Перед монтажом убедитесь, что диаметр проводника меньше внутреннего отверстия трансформатора - иначе он не пройдёт;
• Проверьте целостность вторичной цепи до включения питания - разрыв вызывает опасное напряжение;
• Не используйте трансформатор с нагрузкой выше 10 В·А - это снижает точность и может привести к перегреву;
• При использовании в многоканальных системах распределяйте нагрузку равномерно между несколькими ТРП-816;
• Для работы в условиях повышенной влажности устанавливайте трансформатор внутри закрытого щита с уровнем защиты IP54+;
• При замене старого трансформатора - сохраните полярность подключения вторичной обмотки, чтобы не исказить направление учёта.
