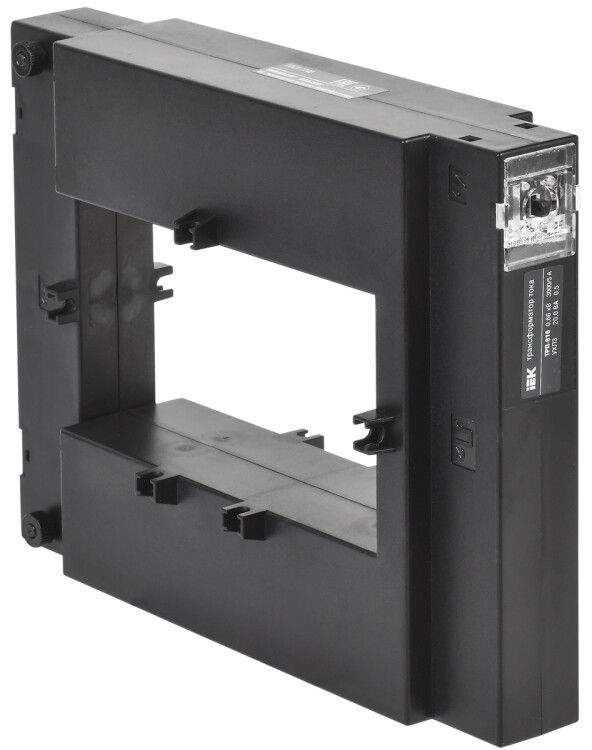

Трансформатор тока ТРП-816 3000/5 20ВА кл. точн. 0,5 | ITT816-2-D200-3000 IEK

Трансформатор тока ТРП-816 3000/5 20ВА класс точности 0,5 от IEK предназначен для точного измерения больших токов в цепях переменного тока и передачи сигнала на счетчики, устройства защиты и контроля. Этот катушечный трансформатор тока с окном позволяет установить его без разрывания провода, что удобно при модернизации существующих систем.

Назначение и область применения

Трансформатор тока ТРП-816 3000/5 20ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий первичный ток (до 3000 А) в безопасный вторичный сигнал 5 А, который подключается к измерительным приборам — счетчикам, реле защиты, контроллерам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 3000 А
• Номинальный вторичный ток: 5 А
• Номинальная вторичная полная мощность: 20 ВА
• Класс точности: 0,5 — обеспечивает погрешность не более ±0,5% в рабочем диапазоне
• Номинальное напряжение: 660 В
• Тип исполнения: катушечный, с окном — монтируется вокруг проводника без его отключения
• Габариты: 80×160×80 мм
• Размеры окна: 80×160 мм — позволяет пропустить шины или кабели сечением до 120–150 мм²
• Тип подключения вторичной обмотки: винтовые зажимы — надёжное и проверенное соединение
• Климатическое исполнение: УХЛ3 — работает при температурах от –45 °C до +50 °C
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Срок службы: 25 лет
• Сертифицирован: соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006; внесён в госреестр СИ №54961-13

Совместимость и монтаж

Трансформатор тока ТРП-816 3000/5 20ВА класс точности 0,5 монтируется на монтажную плату или жёстко закрепляется в щите. Его можно установить на уже находящуюся под напряжением шину благодаря наличию окна — разъёмная конструкция не требует демонтажа проводника. Для подключения вторичной цепи используются винтовые клеммы. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичной стороне не должна превышать 20 ВА — иначе точность снижается.

Безопасность и стандарты

Трансформатор тока ТРП-816 3000/5 20ВА класс точности 0,5 имеет защиту от прикосновения и сертифицирован по ГОСТ 7746. Соответствует требованиям к средствам измерений, используемым в коммерческом учёте. Сертификат утверждения типа средства измерений подтверждает возможность его применения в официальных схемах оплаты энергии. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не защищает от внешней среды — не применяйте во влажных помещениях без корпуса.

Преимущества

• Высокая точность класса 0,5 — необходима для коммерческого учёта
• Разъёмная конструкция с окном — быстрый монтаж без отключения питания
• Поддержка нагрузки до 20 ВА — совместим с большинством современных цифровых счётчиков и реле
• Долгий срок службы — 25 лет при соблюдении условий эксплуатации
• Соответствие госстандартам — легализован для использования в договорных схемах учёта

Ограничения применения

• Не предназначен для постоянного перегруза выше 3000 А — возможны искажения показаний и повреждение
• Запрещено замыкание вторичной обмотки на землю — создаёт опасность для оборудования и персонала
• IP20 не допускает использование вне герметичных корпусов — не устанавливайте на улице или в сырых местах
• Не подходит для импульсных или несинусоидальных токов — рассчитан на сетевой ток 50 Гц
• Требуется минимальная нагрузка на вторичной стороне — при холостом ходе возможен перенапряжение

Примеры использования

• Установка на главном вводе промышленного предприятия для учёта потребления
• Подключение к многотарифному счётчику в распределительном щите ЖКХ
• Интеграция в системы автоматического управления насосными станциями
• Мониторинг нагрузки на силовой шинопровод в цехе
• Фиксация тока в схемах релейной защиты для отключения при аварии

Практические советы

• Перед монтажом убедитесь, что проводник помещается в окно 80×160 мм — если слишком толстый, выбирайте модель с большим проёмом
• Проверьте, чтобы вторичная нагрузка (проводка, приборы) не превышала 20 ВА — суммарное сопротивление цепи не должно быть больше 0,8 Ом
• Обязательно заземлите один вывод вторичной обмотки (обычно S2) — это предотвращает возникновение опасного потенциала
• Не используйте ТРП-816 в качестве трансформатора для защиты от КЗ — он не предназначен для работы при токах выше номинала
• При замене старого трансформатора сохраняйте тип подключения и направление намотки — поменяв S1/S2, вы получите инверсию сигнала
• Для долгой службы избегайте механических ударов и вибраций — хотя корпус прочный, внутренняя обмотка чувствительна к деформации
