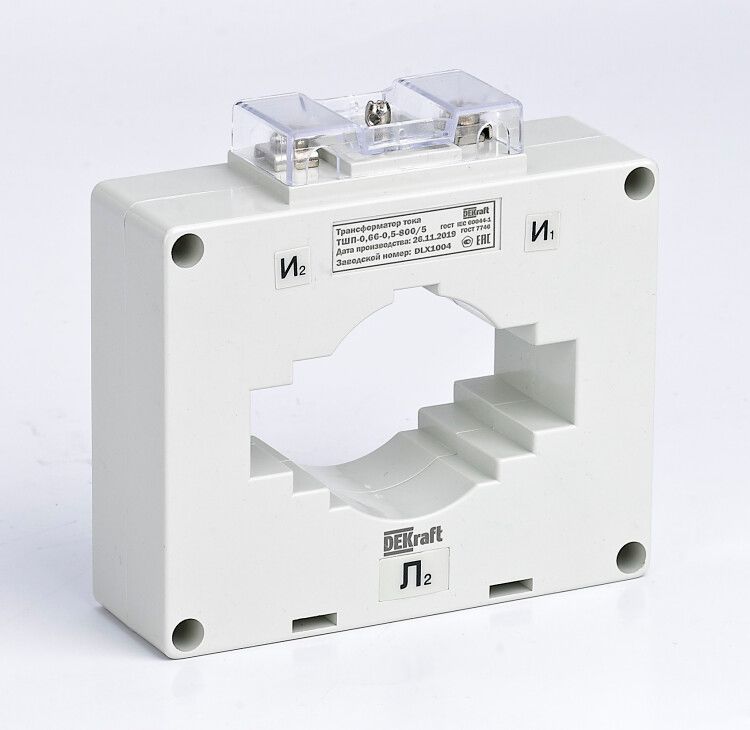

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 100мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на измерительные приборы, защиты и автоматику. Модель с диаметром окна 100 мм и классом точности 0,5 подходит для установки на шины больших сечений, особенно в распределительных щитах и подстанциях.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 100мм используется в сетях переменного тока частотой 50 Гц для преобразования большого тока (до 800 А) в безопасный для приборов уровень (5 А). Применяется в системах учёта электроэнергии, релейной защите, контролирующих устройствах и автоматике. Подходит для установки на шины в распределительных устройствах, КРУ, ячейках, щитах управления и на входах крупных потребителей - например, на вводах в здания, у трансформаторов, конвейеров, насосных станций.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - позволяет использовать для коммерческого учёта энергии
• Номинальное напряжение первичной обмотки: 660 В
• Номинальная вторичная полная мощность: 10 ВА - достаточна для подключения счетчиков, реле, индикаторов
• Диаметр отверстия: 100 мм - проход для шины или кабеля
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение при аварийных перегрузках
• Количество вторичных обмоток: одна
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания
• Монтажное исполнение: с окном - монтируется на уже установленную шину без её демонтажа
• Корпус: огнестойкий материал - снижает риск распространения пламени

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 100мм устанавливается на шину диаметром до 100 мм. Размеры шины должны соответствовать габаритам окна: рекомендуются шины 100×30 мм и 60×40 мм. Установка выполняется путём просовывания шины через центральное отверстие - никаких разъединений цепи не требуется. После фиксации провода вторичной обмотки подключаются к винтовым клеммам. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичной стороне не должна превышать 10 ВА - иначе точность снизится.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 100мм имеет сертификацию и выполнен с защитой от случайного прикосновения к токоведущим частям. Корпус изготовлен из огнестойкого материала, что соответствует требованиям безопасности при работе в условиях повышенной температуры и возможных перегрузок. Соответствует нормам ГОСТ Р 50030.2 и другим отраслевым стандартам на трансформаторы тока.

Преимущества

• Высокая точность класса 0,5 - допустимая погрешность не более +-0,5%, что важно для учёта энергии
• Стабильная работа при колебаниях температуры и нагрузки
• Малые потери мощности - эффективнее аналогов с меньшим FS
• Винтовое подключение - долговечное, легко проверяемое и ремонтируемое
• Огнестойкий корпус - повышает безопасность в помещениях с высокими требованиями к пожарной защите
• Зашита от несанкционированного доступа - исключает вмешательство в работу системы

Ограничения применения

• Не применяется в постоянном токе - работает только в сети переменного тока 50 Гц
• Вторичная нагрузка не должна превышать 10 ВА - при подключении нескольких устройств суммарная мощность должна быть ниже этого значения
• Не рассчитан на длительную работу при токе выше 800 А - возможны перегрев и потеря точности
• Не предназначен для установки на кабели с внешним диаметром больше 100 мм - требует совпадения габаритов шины
• Не следует замыкать вторичную обмотку без нагрузки - это вызывает опасное перенапряжение

Примеры использования

• На вводе в промышленный цех - для подключения счётчика активной энергии
• Перед частотным преобразователем - для контроля тока двигателя
• В распределительном щите 0,4 кВ - для работы реле максимального тока
• На выходе главного трансформатора - для систем автоматического регулирования
• В системах SCADA - для сбора данных о нагрузке

Практические советы

• Перед монтажом проверьте, чтобы шина имела диаметр ≤100 мм - иначе ТШП-0.66 0.5 800/5 10ВА, диаметр 100мм не закроется
• При подключении вторичной цепи используйте медные провода сечением не менее 2,5 мм2 - минимизирует потери
• Обязательно заземлите корпус трансформатора - это требование безопасности
• Проверяйте целостность вторичной цепи перед включением основной нагрузки - разрыв цепи может вывести приборы из строя
• При использовании в среде с высокой запылённостью периодически осматривайте контакты - пыль может увеличивать переходное сопротивление
• Для точного учёта выбирайте трансформаторы с одинаковым классом точности во всей цепи - смешивание 0,5 и 1,0 может исказить показания
