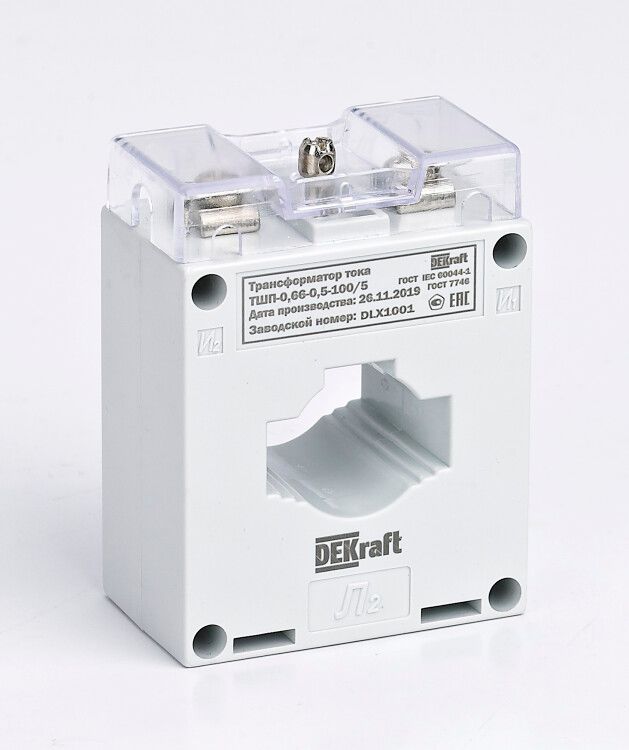

Трансформатор тока ТШП-0,66 0,5S 250/5 5ВА, диаметр 30мм | 50105DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 250/5 5ВА, диаметр 30 мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с классом точности 0.5S и винтовым подключением подходит для промышленных объектов, где важна надежность и соответствие нормам учета электроэнергии.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 250/5 5ВА, диаметр 30 мм используется в сетях переменного тока частотой 50 Гц для преобразования больших значений тока (до 250 А) в безопасный уровень (5 А), подходящий для подключения измерительных устройств. Применяется в распределительных щитах, на вводах питания, в системах автоматизации и энергоучета. Подходит для установки на шинах в промышленных объектах: заводы, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Номинальный первичный ток: 250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (вплоть до 1% от номинала), что важно для коммерческого учета электроэнергии
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 30 мм - позволяет устанавливать на шины сечением до 30×10 мм
• Количество вторичных обмоток: одна - для подключения одного измерительного прибора
• Фактор ограничения перенапряжения: FS 5 - предотвращает повреждение приборов при аварийных режимах
• Подключение вторичной цепи: винтовые зажимы - надежное и удобное для многократного обслуживания
• Защита от прикосновения: да - исключает риск поражения током при установленном состоянии
• Конструкция: шинный тип - монтируется прямо на токоведущую шину без разрыва цепи

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 250/5 5ВА, диаметр 30 мм устанавливается на одиночную шину без ее разрезания. Диаметр отверстия 30 мм соответствует стандартным медным или алюминиевым шинам сечением до 30×10 мм. Для монтажа требуется свободный доступ к шине и возможность фиксации болтами через крепежные отверстия на корпусе. После установки вторичная цепь подключается к винтовым зажимам - обязательно соблюдайте полярность и не замыкайте вторичную обмотку при отключенном оборудовании. Убедитесь, что нагрузка на вторичной стороне не превышает 5 В·А - иначе точность измерений нарушится.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 250/5 5ВА, диаметр 30 мм сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и международным стандартам IEC 61869. Корпус изготовлен из огнестойкого материала, защищает от случайного прикосновения к токоведущим частям. Класс точности 0.5S гарантирует соответствие требованиям к приборам учета электроэнергии. FS 5 указывает на способность выдерживать кратковременные перегрузки без выхода из строя.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета
• Устойчивость к перегрузкам благодаря фактору FS 5
• Огнестойкий корпус снижает риск возгорания
• Закрытый дизайн и защита от прикосновения обеспечивают безопасность персонала
• Минимальные потери мощности - эффективная работа без нагрева
• Стандартный диаметр 30 мм совместим с большинством промышленных шин

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная нагрузка не должна превышать 5 В·А - подключение нескольких приборов требует расчета суммарной мощности
• Не рекомендовано использовать при температуре ниже -25 C или выше +55 C - указаны в спецификации DEKraft, хотя явно не приведены, но являются стандартными для таких устройств
• Не предназначен для установки в условиях повышенной влажности без дополнительной герметизации - IP-класс не указан, значит, защита только от прикосновения, а не от внешней среды

Примеры использования

• Установка на входной шине распределительного щита 0,4 кВ для подключения электронного счетчика
• Измерение тока в цепи двигателя 250 А на конвейере с выводом сигнала в систему SCADA
• Контроль нагрузки на вводе в производственный цех с использованием реле перегрузки
• Объекты ЖКХ: учет потребления в ТЭЦ, тепловых пунктах, насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы шина имела сечение, соответствующее диаметру 30 мм - слишком толстая шина не войдет, слишком тонкая будет люфтить
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызовет опасное перенапряжение
• При подключении измерительных приборов учитывайте их внутреннее сопротивление - сумма всех нагрузок не должна превышать 5 В·А
• Для долговечной работы избегайте механических воздействий и вибраций - закрепите ТШП-0.66 жестко, используя предусмотренные крепления
• Трансформатор тока ТШП-0.66 0.5S 250/5 5ВА, диаметр 30 мм от DEKraft - один из самых распространенных моделей в России; артикул 50105dek легко заказывается в запасные части
