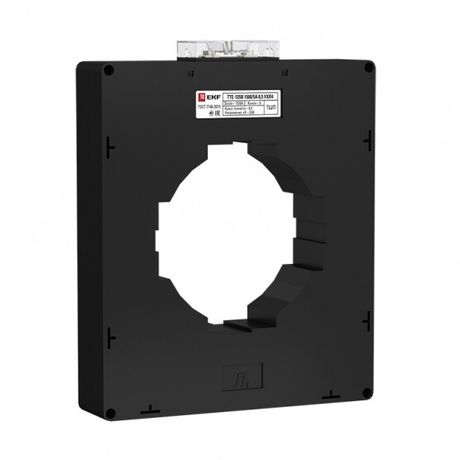

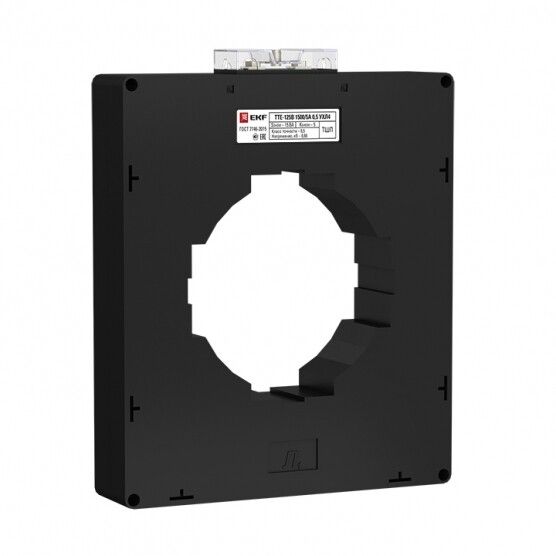

Трансформатор тока ТТЕ-125-2000/5А класс точности 0,5S (большой корпус) EKF PROxima | tte-125B-2000-0.5S

Трансформатор тока ТТЕ-125-2000/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения больших токов в промышленных электросетях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот трансформатор тока используется там, где важна высокая точность измерений даже при перегрузках.

Назначение и область применения

Трансформатор тока ТТЕ-125-2000/5А класс точности 0,5S преобразует большой первичный ток (до 2000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, КРУ, пунктах приема электроэнергии, на входах крупных потребителей - например, на заводах, в тепловых станциях, объектах ЖКХ и коммунальных системах.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает точность +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала), что важно для точного учёта энергии при низких нагрузках
• Диаметр отверстия: 127 мм - позволяет проходить одному или нескольким проводникам большого сечения
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Напряжение изоляции: 660 В - рассчитан на работу в сетях до этого уровня
• Номинальный коэффициент безопасности FS 10 - выдерживает кратковременные перегрузки до 10× номинального тока без повреждения
• Высота: 127 мм
• Тип монтажа: с окном - установка осуществляется путём протягивания фазового проводника через центральное отверстие
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения

Совместимость и монтаж

Трансформатор тока ТТЕ-125-2000/5А совместим с любыми измерительными приборами, требующими входной ток 5 А: электронные счётчики, реле защиты, контроллеры АСУ ТП. Для монтажа необходимо:

• Отключить питание и проверить отсутствие напряжения
• Протянуть один фазовый провод (или группу проводов суммарным сечением, подходящим под диаметр 127 мм) через центральное окно
• Закрепить трансформатор на шине или крепёжной планке
• Подключить вторичную обмотку к приборам: соблюдать полярность (обозначена на корпусе)
• Обязательно замкнуть вторичную цепь - разрыв цепи при работе под током опасен!

Не допускается установка на несколько фаз одновременно - каждый трансформатор предназначен для одной фазы.

Безопасность и стандарты

Трансформатор тока ТТЕ-125-2000/5А соответствует требованиям ГОСТ Р МЭК 61869-2 и имеет сертификат соответствия. Конструкция защищает от случайного контакта с токоведущими частями. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках, характерных для аварийных режимов.

Преимущества

• Высокая точность класса 0,5S - идеален для коммерческого учёта электроэнергии
• Широкий рабочий диапазон токов - точность сохраняется даже при токах ниже 5% от номинала
• Большое отверстие 127 мм - легко монтировать на массивных кабелях без демонтажа
• Надёжное винтовое подключение - минимум проблем с контактами при длительной эксплуатации
• Стандартная комплектация - не требует дополнительных адаптеров или переходников

Ограничения применения

• Не предназначен для постоянной работы при токах выше 2000 А - возможен перегрев и потеря точности
• Не использовать в сетях постоянного тока - работает только с переменным током 50 Гц
• Избегать установки рядом с источниками сильных магнитных полей - может исказить показания
• Вторичная цепь должна быть всегда замкнута; размыкание под нагрузкой вызывает опасное повышенное напряжение
• Не рекомендован для использования вне помещений без дополнительной защиты - не имеет IP-защиты

Примеры использования

• Установка в главном вводе промышленного предприятия для контроля расхода электроэнергии
• Интеграция в систему автоматического управления насосной станцией
• Подключение к многофункциональному счётчику в распределительном щите жилого комплекса
• Измерение тока на выходе силового трансформатора 10/0,4 кВ

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля (включая изоляцию) был меньше 127 мм - иначе не войдёт
• Выбирайте трансформатор тока ТТЕ-125-2000/5А класс точности 0,5S только для участков, где требуется точный учёт - для защиты достаточно класса 5P
• При использовании нескольких трансформаторов на одном объекте используйте модели одного типа и партии - это снижает погрешности в системе учёта
• Проверяйте целостность вторичной цепи мультиметром перед включением питания - разрыв = риск пробоя изоляции
• При замене старого трансформатора сверьте параметры: номинальный ток, класс точности, габариты и тип подключения - не все аналоги взаимозаменяемы
