Трансформатор тока ТТЕ-125-2500/5А класс точности 0,5S (большой корпус) EKF PROxima | tte-125B-2500-0.5S

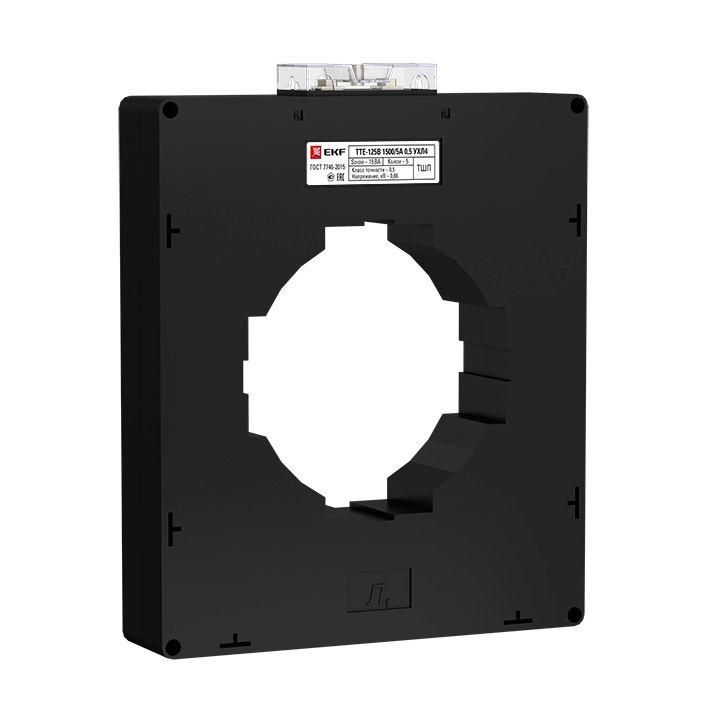

Трансформатор тока ТТЕ-125-2500/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения больших токов в промышленных электросетях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель с крупным окном и высокой точностью подходит для установки в распределительных щитах и КРУ.

Назначение и область применения

Трансформатор тока ТТЕ-125-2500/5А используется для преобразования высоких значений тока (до 2500 А) в безопасный для измерительных приборов сигнал (5 А). Он обеспечивает точную передачу данных в цепи учета электроэнергии, защиты оборудования и систем управления. Применяется в промышленных объектах: на подстанциях, в вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях (КТП), на участках с большими нагрузками - например, на насосных станциях, конвейерах, сварочных линиях и промышленных печках.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0,5S - гарантирует высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учета;
• Диаметр отверстия: 127 мм - позволяет проходить через него одножильному проводнику сечением до ~95 мм2 или нескольким жилам меньшего сечения;
• Номинальное напряжение: 660 В - допустимое напряжение сети, в которой можно использовать трансформатор;
• Вторичная полная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке (например, два счетчика или один счетчик + реле);
• Коэффициент безопасности FS 10: при перегрузке током до 10× номинала (25 000 А) трансформатор не выйдет из строя, сохраняя работоспособность и защищая оборудование;
• Высота: 127 мм - габариты корпуса, учитывающиеся при планировании места установки;
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного обслуживания;
• Исполнение: однофазный, с окном - монтируется на шину без разрыва цепи.

Совместимость и монтаж

Трансформатор тока ТТЕ-125-2500/5А устанавливается на токоведущую шину без ее разрезания. Подходит для сборок с медными или алюминиевыми шинами, соответствующими диаметру отверстия 127 мм. Для монтажа требуется доступ к шине и возможность фиксации трансформатора болтами (не входят в комплект). Вторичные выводы подключаются к измерительному оборудованию (счетчики, реле, анализаторы качества электроэнергии) медными проводниками сечением 1–2,5 мм2. Обязательно соблюдайте полярность: вход L1 и выход K1 должны быть согласованы с направлением тока. После подключения вторичная цепь НИКОГДА не должна быть разомкнута - это опасно!

Безопасность и стандарты

Трансформатор тока ТТЕ-125-2500/5А сертифицирован и соответствует требованиям ГОСТ Р 8.417-2018 и международным нормам IEC 61869. Коэффициент безопасности FS 10 обеспечивает отказоустойчивость при аварийных перегрузках. Корпус выполнен из прочного термостойкого материала, устойчивого к механическим воздействиям и химическим средам типичных промышленных помещений. Устройство не требует специального обслуживания, но проверка целостности вторичной цепи рекомендована ежегодно.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета энергии;
• Широкое окно 127 мм - легко монтируется на массивные шины без демонтажа;
• Стойкость к перегрузкам (FS 10) - повышает надежность в условиях колебаний нагрузки;
• Винтовые зажимы - простое и долговечное подключение вторичных цепей;
• Совместим с широким спектром промышленных приборов учета и защиты.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 2500 А - возможны погрешности и перегрев;
• Запрещено размыкать вторичную цепь при работающем первичном токе - риск возникновения высокого напряжения и повреждения оборудования;
• Не рассчитан на использование вне закрытых помещений - не имеет IP-защиты; требует установки в щите или камере;
• Максимальная нагрузка 10 В·А - нельзя подключать более двух приборов или приборы с высокой потребляемой мощностью без расчета суммарной нагрузки;
• Не работает с постоянным током - только для сетей переменного тока 50 Гц.

Примеры использования

• Установка в главном ВРУ промышленного цеха для контроля расхода электроэнергии;
• Интеграция в систему автоматического управления двигателем 2 МВт;
• Подключение к цифровому счетчику в КТП с питанием от 660 В;
• Фиксация тока на линии питания электролизера или печи сопротивления;
• Контроль баланса нагрузки в трехфазной системе - три таких трансформатора на каждой фазе.

Практические советы

• Перед монтажом проверьте, чтобы шина имела диаметр ≤127 мм - иначе трансформатор не наденется;
• При подключении вторичной цепи используйте цветную маркировку: красный - K1, черный - K2;
• Если подключаете несколько приборов, просуммируйте их полную мощность - она не должна превышать 10 В·А;
• При замене или тестировании всегда отключайте питание первичной цепи - даже если вторичная цепь замкнута;
• Для длительной эксплуатации в запыленных помещениях рекомендуется периодическая очистка поверхности трансформатора ТТЕ-125-2500/5А от пыли и грязи.
