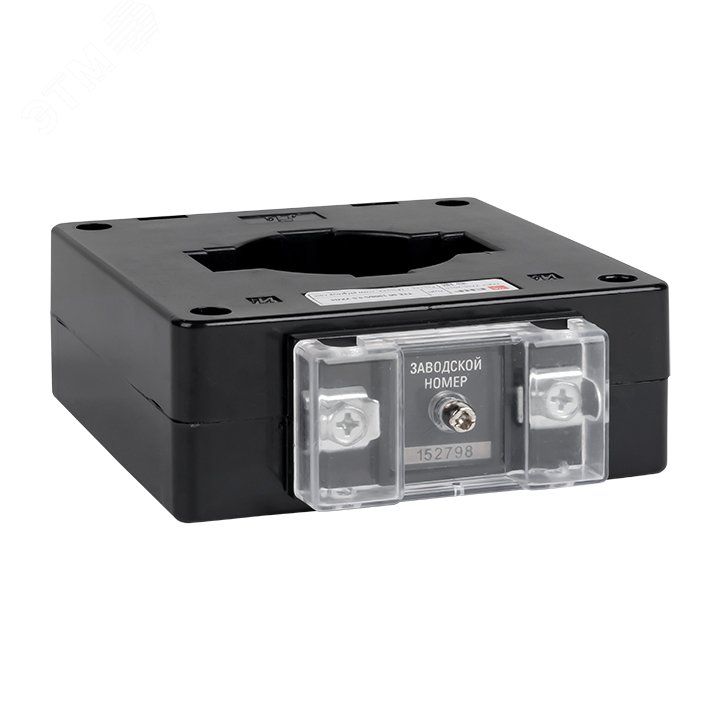

Трансформатор тока ТТЕ-60-600/5А класс точности 0,5S EKF - tte-60-600-0.5S

Трансформатор тока ТТЕ-60-600/5А класс точности 0,5S от EKF предназначен для измерения и учета тока в цепях переменного тока частотой 50 Гц. Он используется в системах контроля энергии на промышленных объектах, где важна высокая точность даже при малых нагрузках. Модель отличается компактным монтажом на плату и надежностью в условиях широкого диапазона температур.

Назначение и область применения

Трансформатор тока ТТЕ-60-600/5А класс точности 0,5S преобразует большой первичный ток (до 600 А) в безопасный вторичный сигнал 5 А для подключения измерительных приборов: счетчиков электроэнергии, реле защиты, анализаторов качества сети. Подходит для установки в щитах управления, автоматических системах учета и устройствах контроля потребления на предприятиях с высокими требованиями к точности измерений.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает допустимую погрешность +-0,5% при токах от 1% до 120% от номинала, что важно для точного учета при слабых нагрузках
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Рабочее напряжение: до 660 В
• Частота: 50 Гц
• Количество фаз: однофазный
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или защищённой среды
• Монтажное исполнение: с окном - позволяет установить проводник без его разрезания
• Подключение: винтовые зажимы для вторичной обмотки
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна эксплуатация при запылении
• Диапазон температур: от –45 C до +55 C
• Нормативный документ: ГОСТ 7746-2001

Совместимость и монтаж

Трансформатор тока ТТЕ-60-600/5А класс точности 0,5S монтируется на печатную плату. Его конструкция с окном позволяет легко надеть на уже установленный проводник диаметром до 18–20 мм - разрыв цепи не требуется. Для работы необходимо соблюдать полярность выводов вторичной обмотки. Обязательно замыкание вторичной цепи во время эксплуатации - размыкание под нагрузкой опасно! Нагрузка на вторичную обмотку должна соответствовать номинальной мощности 5 ВА. Превышение вызывает перегрев и снижение точности.

Безопасность и стандарты

Изделие соответствует ГОСТ 7746-2001, который регламентирует требования к трансформаторам тока для измерительных систем. Класс точности 0,5S гарантирует соответствие нормам для коммерческого учёта электроэнергии. Благодаря отсутствию внутреннего экрана и степени защиты IP00, устройство не предназначено для открытой установки - обязательно использование в закрытом корпусе с механической защитой.

Преимущества

• Высокая точность класса 0,5S - идеально для учета при малых токах (например, ночью или в режиме холостого хода)
• Универсальное окно - удобный монтаж без демонтажа проводника
• Широкий диапазон температур - работает в холодных складах, на производстве с суровыми условиями
• Совместим с большинством современных цифровых счетчиков и контроллеров, использующих вход 5 А

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP00 исключает контакт с окружающей средой
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения оборудования
• Не предназначен для постоянных перегрузок выше 600 А - допустимы кратковременные пики, но не длительные
• Не совместим с системами постоянного тока - работает только на переменном токе 50 Гц
• Требуется точное подбор нагрузки - превышение 5 ВА снижает точность измерений

Примеры использования

• Электрощиты на заводе для учета энергии крупных двигателей
• Автоматизированные системы контроля потребления на конвейерах
• Цифровые счетчики в распределительных пунктах с высокими требованиями к точности
• Системы энергоаудита на объектах с переменной нагрузкой

Практические советы

• Перед монтажом проверьте диаметр проходящего провода - он должен свободно помещаться в окне трансформатора ТТЕ-60-600/5А класс точности 0,5S
• Обязательно соедините все выводы вторичной обмотки перед включением питания - ни в коем случае не оставляйте её разомкнутой
• Выбирайте нагрузочные элементы (шунты, катушки счетчиков) так, чтобы суммарная мощность не превышала 5 ВА
• При использовании в многоканальных системах следите за равномерным расположением трансформаторов - избегайте взаимного влияния магнитных полей
• Для долговечности рекомендуется использовать в хорошо вентилируемых местах, особенно при работе близко к верхнему пределу температур (+55 C)
