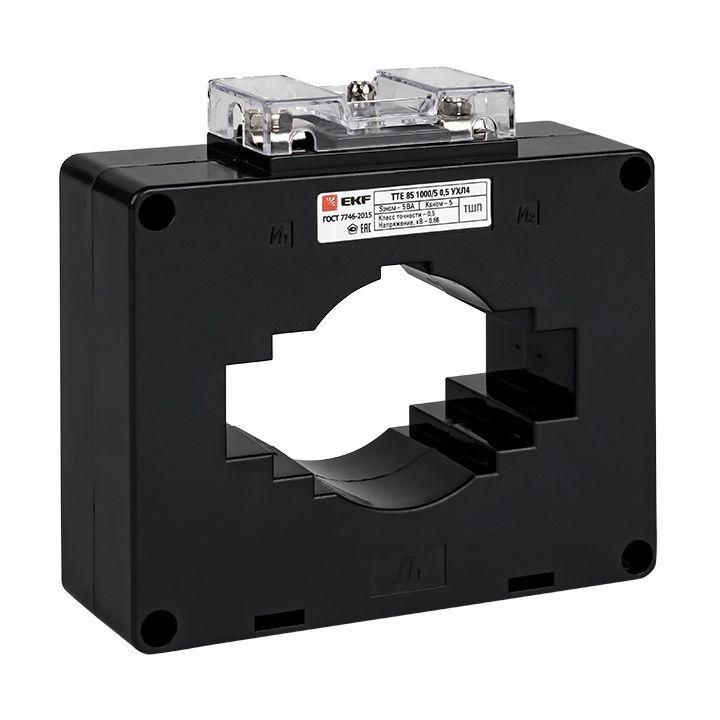

Трансформатор тока ТТЭ-85-750/5А класс точности 0,5 PROxima | tc-85-750 EKF tte-85-750

Трансформатор тока ТТЭ-85-750/5А класс точности 0,5 5В.А от EKF предназначен для преобразования высоких токов в безопасные значения, подходящие для подключения измерительных приборов и систем защиты. Этот трансформатор тока используется в сетях до 660 В, 50 Гц, особенно там, где важна точность учёта - например, в распределительных щитах. Артикулы TTE-85-750 и TC-85-750 соответствуют одной модели из серии PROxima.

Назначение и область применения

Трансформатор тока ТТЭ-85-750/5А класс точности 0,5 5В.А служит для снижения величины тока в первичной цепи с 750 А до 5 А на выходе. Это позволяет подключить к нему счетчики электроэнергии, реле защиты, контрольные приборы и системы автоматизации без перегрузки их входов. Применяется в распределительных устройствах, щитах управления, на вводах объектов с потреблением до 750 А. Подходит для промышленных установок, станций, конвейерных линий и других объектов с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный ток, который можно измерять без искажений;
• Номинальный ток вторичной обмотки: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что обеспечивает точный учёт энергии;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Рабочее напряжение: до 660 В - допустимый уровень напряжения сети, в которой установлен трансформатор;
• Частота: 50 Гц - оптимизирован для стандартной сети переменного тока в России и странах СНГ;
• Габариты: 52×55×55 мм - компактный размер для плотной компоновки в шкафах;
• Способ монтажа: на монтажную плату - устанавливается на жесткую поверхность через отверстия, не требует крепления болтами;
• Монтажное исполнение: с окном - провод первичной цепи проходит сквозь центральное отверстие, не требует разрывов в линии;
• Коэффициент безопасности FS 10 - способен выдерживать кратковременные перегрузки до 10×номинального тока без повреждения;
• Климатическое исполнение: УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных и теплых помещений;
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый, требуется установка внутри закрытого шкафа;
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным требованиям к трансформаторам тока.

Совместимость и монтаж

Трансформатор тока ТТЭ-85-750/5А класс точности 0,5 5В.А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле перегрузки, анализаторы качества электроэнергии. Для монтажа используйте монтажную плату или жёсткий основание с отверстиями под крепёж. Первичный проводник (например, силовой кабель 750 А) пропускают через центральное окно - разрыв цепи не нужен. Вторичную обмотку подключают винтовыми зажимами: соблюдайте полярность (обозначена на корпусе) и не замыкайте выводы при отключенном оборудовании - это опасно!

Безопасность и стандарты

Трансформатор тока ТТЭ-85-750/5А класс точности 0,5 5В.А сертифицирован и соответствует ГОСТ 7746-2001. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Однако из-за степени защиты IP00 он **не защищён** от пыли, влаги и случайного контакта - обязательно размещайте его внутри закрытого металлического шкафа. Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - возникает опасное высокое напряжение!

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии;
• Компактные габариты - легко встраивается даже в плотно заполненные шкафы;
• Открытая конструкция с окном - быстрый монтаж без демонтажа кабеля;
• Широкий диапазон температур - работает в неотапливаемых помещениях и на улице в герметичных шкафах;
• Поддержка стандартной выходной величины 5 А - совместим с широким спектром оборудования;
• Фиксация на монтажной плате - исключает вибрационные сдвиги при работе.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - IP00 не защищает от внешней среды;
• Запрещено использовать при частоте выше 50 Гц - возможны искажения показаний;
• Максимальная нагрузка вторичной цепи - 5 В·А; превышение вызывает потерю точности;
• Не рекомендован для постоянных перегрузок свыше 750 А - риск перегрева и выхода из строя;
• Не подходит для трёхфазных систем без использования трёх экземпляров - каждый трансформатор работает только на одну фазу.

Примеры использования

• Установка в вводно-распределительном устройстве (ВРУ) для подключения счётчика учёта энергии;
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки;
• Монтаж на линии питания конвейера в пищевой промышленности для контроля тока двигателя;
• Подключение к анализатору качества электроэнергии в цехе с большим количеством частотных преобразователей.

Практические советы

• Перед монтажом проверьте, чтобы первичный проводник имел диаметр меньше внутреннего отверстия трансформатора - иначе не пройдёт;
• Обязательно используйте медные перемычки сечением ≥1,5 мм2 для вторичной цепи - меньшее сечение увеличивает погрешность;
• Никогда не отсоединяйте приборы от вторичной обмотки при работающей первичной цепи - это создаёт опасное напряжение до нескольких киловольт;
• При использовании нескольких трансформаторов в трёхфазной системе - все они должны иметь одинаковый класс точности и коэффициент трансформации;
• Для долговечности - контролируйте температуру внутри шкафа: при длительной работе выше +55 C срок службы сокращается.
