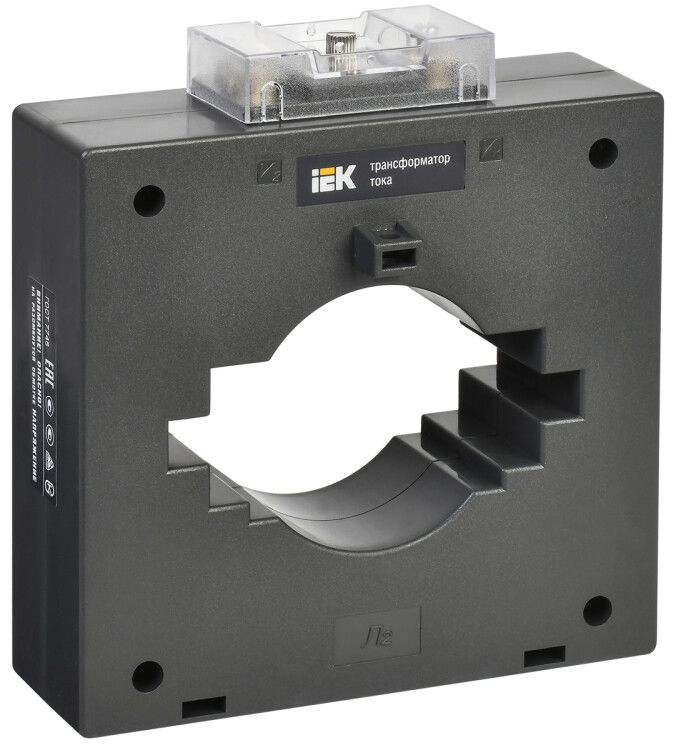

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точн. 0.5S IEK ITT60-3-15-1000

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в системы учёта, защиты и автоматизации. Артикул itt60-3-15-1000 соответствует модели с катушечной конструкцией и штекерным подключением, рассчитанной на долгую эксплуатацию.

Назначение и область применения

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии, где важна высокая точность измерений. Подходит для установки в распределительных щитах, на вводах питания, в промышленных объектах - например, на участках с большими нагрузками: насосные станции, конвейеры, компрессоры, промышленные печи. Также применяется в устройствах защиты и автоматического управления, когда требуется надёжная передача сигнала тока на реле, счетчики или контроллеры.

Технические характеристики

• Номинальный первичный ток: 1000 А - способен работать с токами до этой величины без искажений
• Номинальный вторичный ток: 5 А - стандартный выход для подключения измерительных приборов
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной цепи
• Класс точности: 0,5S - обеспечивает допустимую погрешность +-0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала), что важно для точного учёта при частичных нагрузках
• Рабочее напряжение: 660 В - допустимо применение в сетях до этого уровня
• Диаметр отверстия: 62 мм - позволяет протянуть через него одножильный или многожильный проводник подходящего сечения
• Монтажное исполнение: с окном - монтируется на токоведущий провод без его разрыва
• Вторичное подключение: штекерный разъём - удобно для быстрого подключения и замены, исключает необходимость пайки или болтовых соединений
• Фактор ограничения перенапряжения (FS): 5 - при аварийных токах (до 5×1000 А) сохраняет целостность и не выходит из режима измерения
• Срок службы: 25 лет - рассчитан на длительную работу без обслуживания

Совместимость и монтаж

Трансформатор тока ТТИ-100 1000/5А 15ВА совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, анализаторы качества сети, реле защиты, регистраторы. Монтаж выполняется путём размещения вокруг фазового провода - проводник просто продевается через отверстие диаметром 62 мм. Штекерный разъём позволяет легко подключить кабель с жилами 0,5–2,5 мм2. Установка возможна в щитах с доступом к проводнику, без необходимости отключения питания, если соблюдаются правила безопасности. Критично: не допускается разрыв вторичной цепи во время работы - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТТИ-100 соответствует ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений (№28139-12), внесён в Госреестр. Обладает защитой от прикосновения - корпус предотвращает случайный контакт с токоведущими элементами. Сертифицирован для использования в промышленных условиях. Высокий фактор FS=5 снижает риск пробоя изоляции при кратковременных перегрузках.

Преимущества

• Класс точности 0,5S гарантирует точность даже при низких нагрузках - идеально для учёта в условиях переменной загрузки
• Штекерный разъём ускоряет монтаж и сервисное обслуживание
• Увеличенный диаметр отверстия (62 мм) позволяет использовать трансформатор с крупными кабелями
• Срок службы 25 лет и надёжная конструкция минимизируют затраты на замену
• Подтверждённое качество: награда “Лучшее электрооборудование-2005” и официальное внесение в госреестр

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1000 А - возможны искажения и перегрев
• Запрещено оставлять вторичную цепь разомкнутой при наличии тока в первичной - создаётся опасное напряжение до нескольких киловольт
• Максимальная вторичная нагрузка - 15 ВА; превышение вызывает потерю точности
• Не рекомендован для установки в средах с агрессивными химическими веществами или постоянной влажностью без дополнительной защиты
• Не является изолирующим устройством - не заменяет разъединители или заземление

Примеры использования

• Установка на вводе 10 кВ / 0,4 кВ в промышленном цехе для подключения коммерческого счётчика
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя
• Подключение к анализатору качества электроэнергии на распределительном пункте
• Использование в системах учёта на тепловых электростанциях или в котельных с высокими токами нагрузки

Практические советы

• Перед монтажом проверьте, чтобы проводник помещался в отверстие 62 мм - при слишком толстом кабеле используйте переходники или выберите модель с большим проёмом
• При подключении вторичной цепи всегда используйте кабель с достаточным сечением (не менее 1,5 мм2) и минимальной длиной - это снижает потери и влияние внешних помех
• Не забывайте закорачивать вторичную цепь перед отключением приборов - так предотвращаете возникновение высокого напряжения
• Проверяйте соответствие нагрузки (например, счётчик + кабель) суммарному значению ≤15 ВА - превышение приведёт к завышению показаний
• Для сложных систем рекомендуется использовать трансформаторы одной серии и одного класса точности - это улучшает согласованность всей измерительной цепи
